- Montážní deska pro příčnou montáž jednotek EWA.

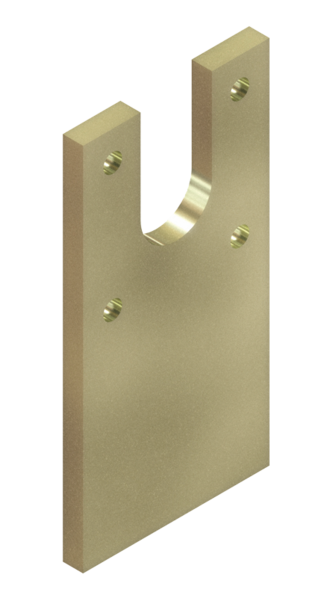

- MPL 42 pro přivaření nebo přišroubování k nosníkům nebo podpěrám.

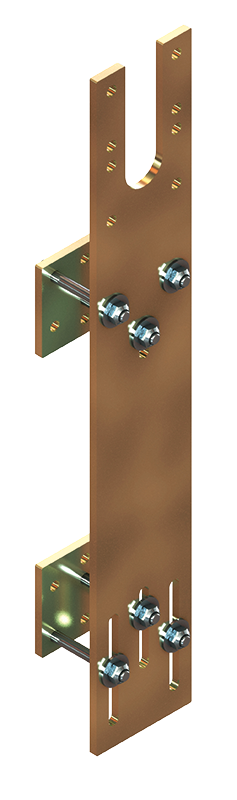

- MPL 46 pro upnutí do kolejnicových držáků, např. v konstrukcích Venlo. Variabilní pro použití s různými rozměry upevnění na lištu.
- Díky funkci upínání není u MPL 46 nutné žádné další vrtání.

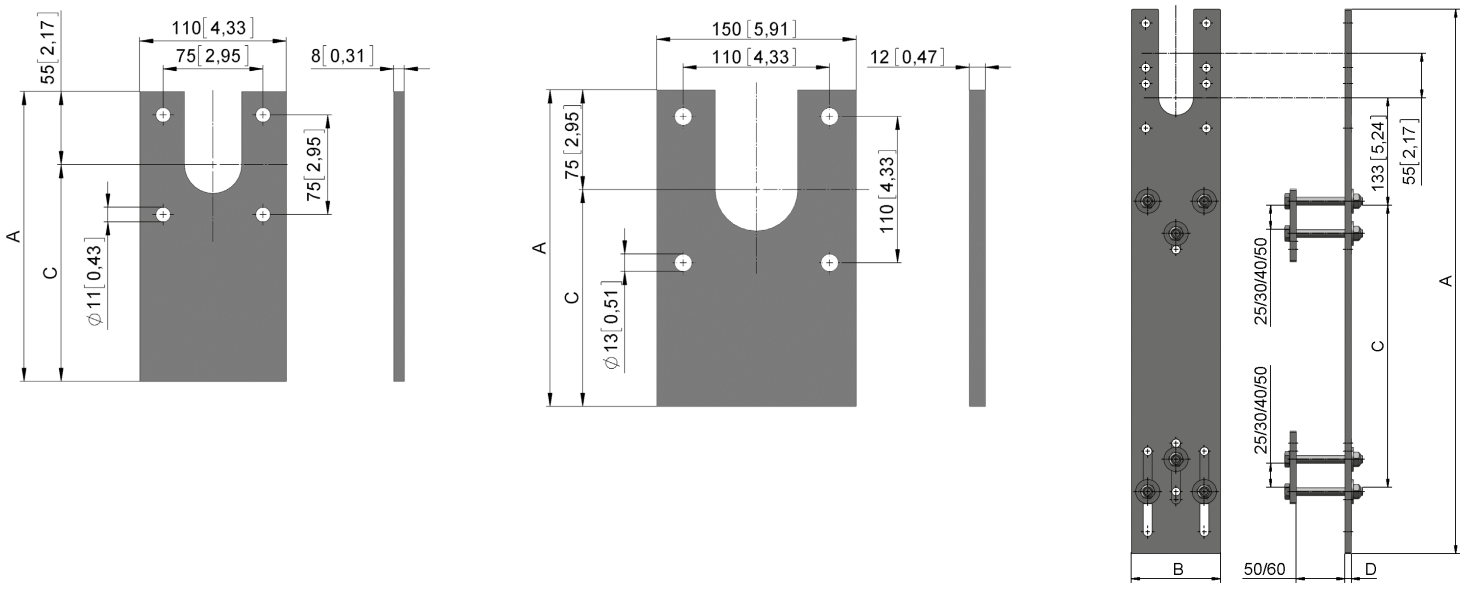

| Verze | Typ č. | A |
C | m |
| (mm) | (mm) | (kg) | ||
| EWA 10 / 12 / 14 | ||||
| MPL 42.1121 | 82442.1101.2104 | 218 | 163 | 1,2 |
| MPL 42.1158 | 82442.1101.5804 | 584 | 529 | 3,9 |
| MPL 42.1165 | 82442.1101.6504 | 645 | 590 | 5,1 |
| EWA 16 | ||||
| MPL 42.1523 | 82442.1502.2304 | 238 | 163 | 2,9 |
| MPL 42.1578 | 82442.1502.7804 | 785 | 710 | 12,5 |
| Verze | Typ č. | A |
B | C | D | m |
| (mm) | (mm) | (mm) | (mm) | (kg) | ||
| EWA 10 / 12 / 14 | ||||||
| MPL 46.1167 | 82546.1102.0001 | 675 | 110 | 350 - 399 | 8 | 6,0 |
| MPL 46.1172 | 82546.1102.0002 | 725 | 110 | 400 - 449 | 8 | 6,2 |
| MPL 46.1177 | 82546.1102.0003 | 775 | 110 | 450 - 499 | 8 | 6,5 |
| MPL 46.1182 | 82546.1102.0004 | 825 | 110 | 500 - 549 | 8 | 6,7 |
| MPL 46.1187 | 82546.1102.0005 | 875 | 110 | 550 - 599 | 8 | 7,0 |
| MPL 46.1192 | 82546.1102.0006 | 925 | 110 | 600 - 649 | 8 | 7,2 |
| MPL 46.1197 | 82546.1102.0007 | 975 | 110 | 650 - 699 | 8 | 7,4 |
| MPL 46.1102 | 82546.1102.0008 | 1 025 | 110 | 700 - 749 | 8 | 7,7 |
| EWA 16 | ||||||
| MPL 46.1572 | 82546.1502.0001 | 720 | 150 | 350 - 399 | 12 | 10,2 |
| MPL 46.1577 | 82546.1502.0002 | 770 | 150 | 400 - 449 | 12 | 10,6 |
| MPL 46.1582 | 82546.1502.0003 | 820 | 150 | 450 - 499 | 12 | 11,7 |
| MPL 46.1587 | 82546.1502.0004 | 870 | 150 | 500 - 549 | 12 | 12,4 |
| MPL 46.1592 | 82546.1502.0005 | 920 | 150 | 550 - 599 | 12 | 13,1 |
| MPL 46.1597 | 82546.1502.0006 | 970 | 150 | 600 - 649 | 12 | 13,8 |
| MPL 46.1502 | 82546.1502.0007 | 1 020 | 150 | 650 - 699 | 12 | 14,5 |
| MPL 46.1507 | 82546.1502.0008 | 1 070 | 150 | 700 - 749 | 12 | 15,2 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
