Motory s železným a bez železného jádra

Motory s železným jádrem a bez železného jádra | výrobce Tecnotion

Zjistěte rozdíly mezi motory se železným jádrem a motory bez železného jádra.

16. ŘÍJEN 2023

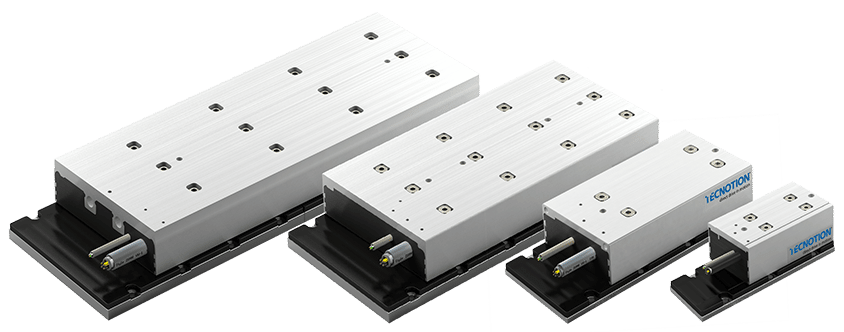

Motory se železným jádrem

Tyto lineární motory s železným jádrem jsou navrženy a konstruovány tak, aby na svou velikost nabízely extrémně vysokou trvalou sílu, která začíná u malého motoru TM od 60 N a končí u vodou chlazeného motoru TBW až u 3000 N. Špičkové síly jsou ještě vyšší a dosahují až 6000 N. Všechna tato hrubá síla se skrývá v překvapivě kompaktním balení. Malé rozměry, modulární konstrukce a vysoká hustota síly umožňují velmi flexibilní návrhy aplikací s použitím lineárních motorů s železným jádrem. Možnost zapojení více motorů do série nebo paralelně ještě více rozšiřuje rozsah jejich použití.

Výhody lineárních motorů s železným jádrem

Vysoká hustota síly v menším balení znamenají snížení půdorysné plochy a lepší umístění v malých prostorech.
Optimalizovaná konstrukce motoru s železným jádrem, pro plynulý pohyb a přesnost polohy ve vaší aplikaci.
Schválení pro CSA a CE, ROHS.
Konstrukce s hliníkovým pouzdrem a integrovaným vodním chlazením pro řadu TBW.

Aplikace

Digitální tiskárny

Obráběcí stroje

Aplikace řezání materiálu

Obecné strojírenství a automatizace

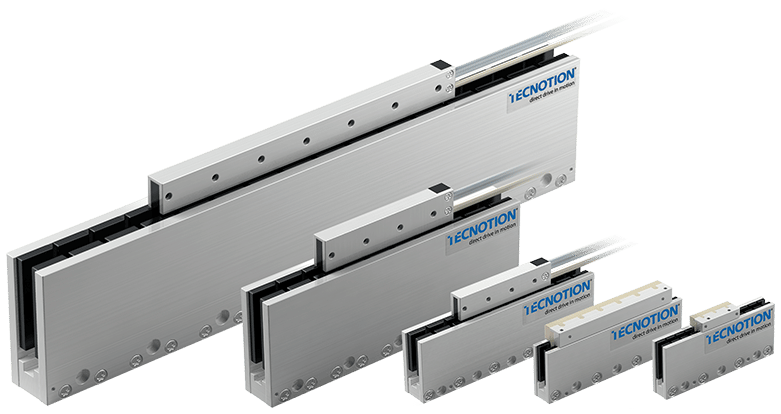

Motory bez železného jádra

Na rozdíl od motorů s železným jádrem jsou tyto motory vybaveny bezželeznou cívkovou jednotkou, takže mezi cívkovou jednotkou a magnetickou dráhou nevzniká žádná přitažlivá síla. Díky tomu mají bezželezné motory nízkou hmotnost, vynikající přesnost, lineární silovou konstantu a extrémně dynamickou rychlost, zrychlení a zpomalení. Trvalá síla se pohybuje od 10 N až do 846 N se špičkovou silou až 4200 N.

Výhody motorů bez železného jádra

Vysoké zrychlení a dynamika
Vnikající poměr posuvové síly k hmotnosti cívek nabízí bezkonkurenční dynamiku systému.
Nabízí plynulý pohyb a přesnost polohy ve vaší aplikaci.
Schváleno pro CE a ROHS.
Nízký tepelný odpor. To umožňuje dobrý přenos tepla a dosahuje extrémně vysoké trvalé síly u všech motorů.

Aplikace

Polovodičová technika

Výroba obrazovek

Kontrolní / ultrapřesné zařízení

Přesné polohovací X-Y stoly

Optika

A mnoho dalších odvětví
