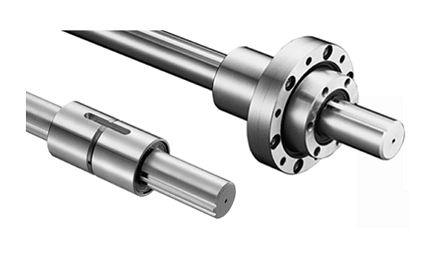

Momentové hřídele, známé také jako kuličkové drážkové hřídele nebo drážkované vodící hřídele, jsou typem lineárního vedení s valivým ložiskem, které je podobné sestavě hladké lineární vodící tyče s kuličkovým pouzdrem. Avšak s jedním podstatným rozdílem ve své činnosti. Dokáží přenést nejen radiální zatížení, ale také torzní zatížení. Princip je poměrně jednoduchý. Momentová hřídel má po své délce drážky. Matice momentové hřídele má v sobě integrovány dráhy s recirkulací valivých elementů (kuliček). Nosné kuličky jezdí v podélných drážkách hřídele, což brání otáčení matice a umožňuje tak absorbovat radiální i torzní zatížení.
15. ČERVEN 2022

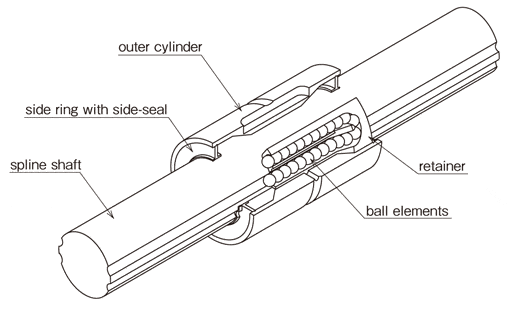

Matice momentové hřídele (analogická k ložisku nebo pouzdru tradičního vedení valivých ložisek) obsahuje obvody recirkulačních kuliček. Ale místo toho, aby drážková matice volně jezdila na hřídeli se schopností otáčet se při pohybu, nosné kuličky jezdí v drážkách hřídele, což brání matici v otáčení.

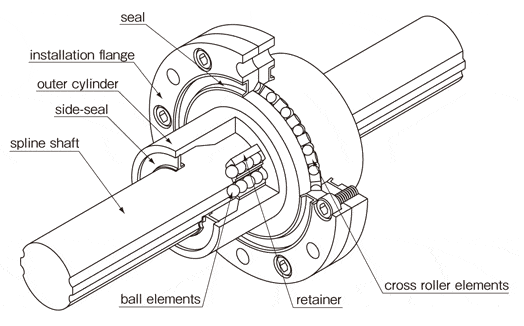

Další verzí jsou rotační momentové hřídele, které obsahují rotační prvek – jako je kuličkové ložisko s kosoúhlým stykem nebo ložisko se zkříženými válečky – na vnějším průměru matice. To přidává možnost rotačního pohybu k lineárnímu pohybu, díky drážkování hřídele.
Protože kuličky matice jezdí v drážkách, kontaktní plocha je větší než u kuličkových pouzder, což dává momentové hřídeli mnohem vyšší únosnost, než sestavy kuličkových pouzder stejné velikosti. Ale i když je vyšší nosnost výhodou, hlavním důvodem, proč mnoho konstruktérů a inženýrů používá momentové hřídele, je jejich schopnost přenést točivý moment nebo v případě rotačních momentových hřídelí zajistit lineární i rotační pohyb v jednom zařízení.
Momentové hřídele se používají v širokém spektru aplikací, včetně robotiky, dopravních zařízení a dalších strojů, kde je nutné přenést velká zatížení při hladkém přenosu točivého momentu. K dispozici je několik modelů, včetně různých konfigurací matic a hřídelí.
Rotační momentové hřídele můžete použít v mnoha aplikacích vyžadujících lineární a/nebo rotační pohyb, jako jsou automatické výměníky nástrojů, roboty SCARA a montážní zařízení typu pick-and-place. Jejich jedinečný design se vyznačuje drážkovanou maticí s rotační částí (ložiskem). Tato konfigurace nabízí mnoho výhod, včetně vysoké přesnosti a podstatného snížení nákladů na instalaci.
