MN SÉRIE - TOLERANCE RING HOUSED SPRING LOADED

Popis:

Díky předepnuté pružině umožňují velmi vhodné kompenzační vlastnosti, zejména za nerovných podmínek na trati nebo tam, kde dochází k rázovému zatížení. Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série, které mají hlavní nosnou kuličku o velikosti větší než 19 mm obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

Vlastnosti:

Specifikace kuličkové jednotky:

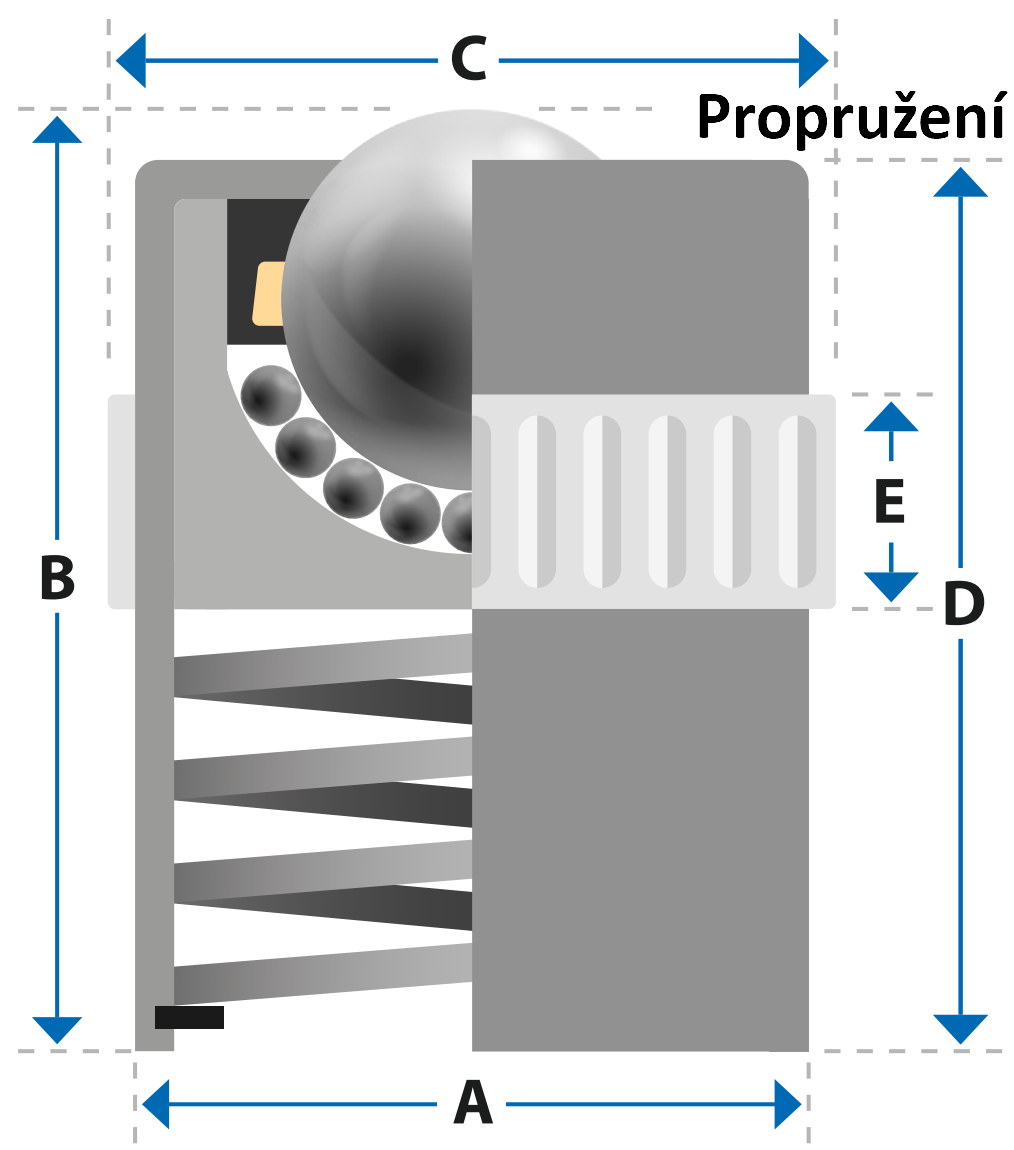

Typ	Kulička Ø [mm]	Zatížení [kg]	Stlačení [mm]	Zatížení při max stlačení [kg]	Rozměry [mm]
					A	B	C	D	E
MN12	12,7	40	1,5	90	23,9	30	24,5	28,5	10,5
MN16	15,8	60	1,5	110	29,9	36	30,5	34,5	10,5
MN25	25,4	100	1,5	175	39,8	48	40,5	46,5	10,5
MN30	30	335	1,5	585	49,9	60	50,5	58,5	12,3

Dostupné materiálové provedení:
