MG SÉRIE - PLAIN FITTING

Popis:

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

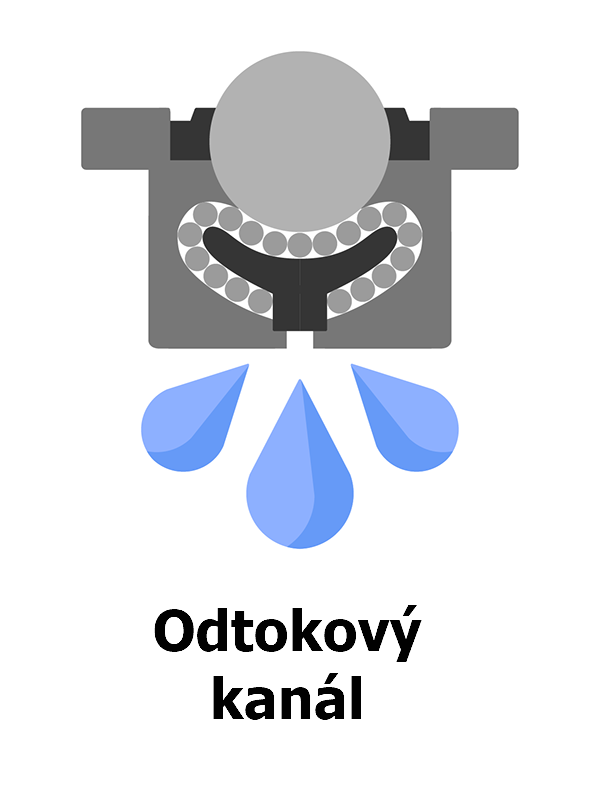

Vlastnosti:

Specifikace kuličkové jednotky:

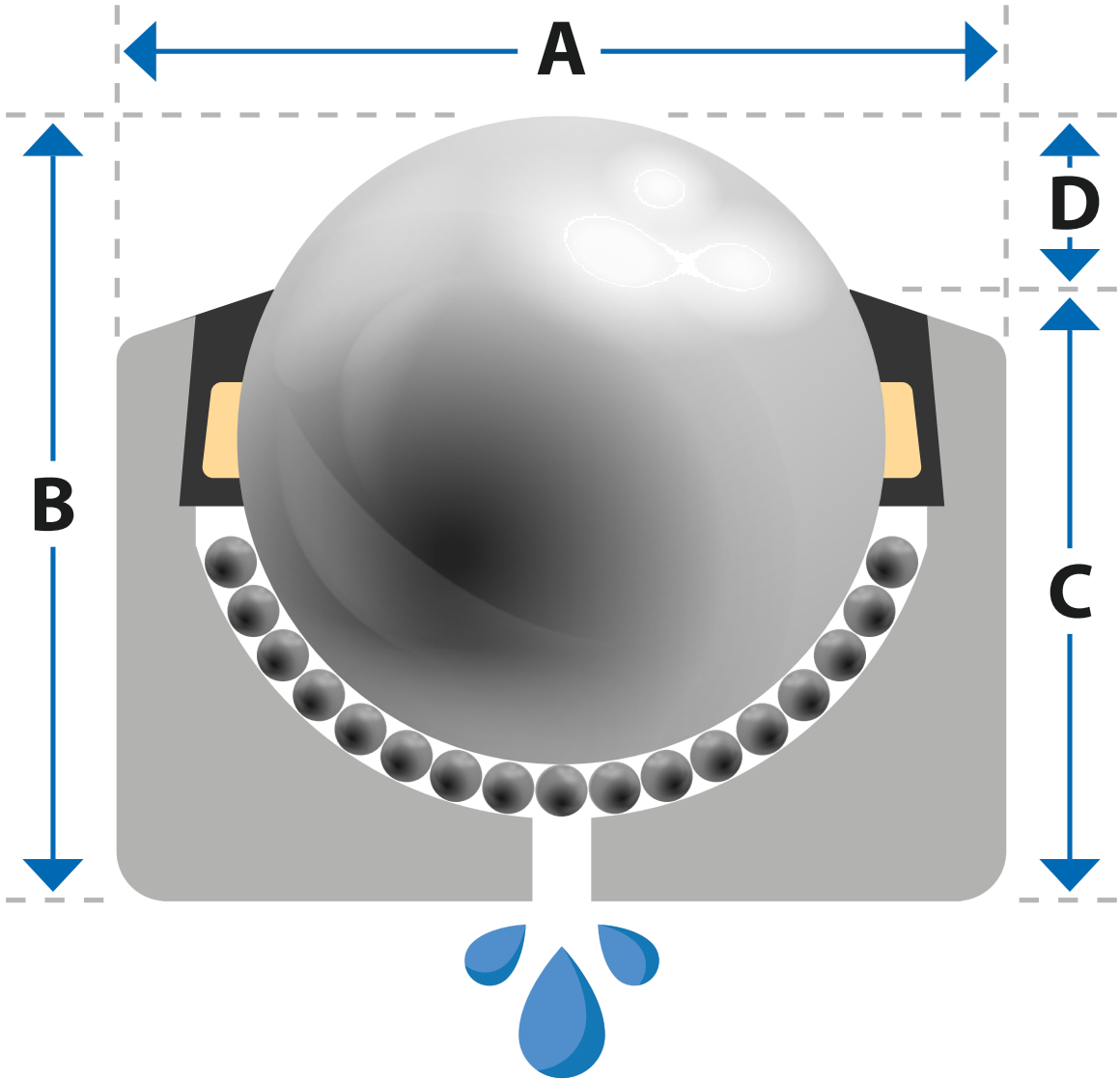

Typ	Únosnosti (kg)			Průměr kuličky (mm)	Rozměry (mm)
					A*	B	C	D
MG 81)	13	10	5	8	18	12	10	2
MG10	25	20	5	10	20	16,5	13,5	3
MG 121)	25	20	5	12	22	17,5	14	3
MG 15	60	50	10	15	24	20	15	5
MG 22	180	180	20	22	36	30,5	26	4,5
MG 30	350	350	25	30	45	36,8	30,3	6,5
MG 45	600	600	25	45	62	53,5	45	9
MG 60	1500	1100	-	60	100	77,5	61	16,5
MG 76	2500	1700	-	76	130	103	80	23
MG 90	3500	2400	-	90	145	115	90	25

1) Označuje lisovaný horní uzávěr

* Rozměr A při použití fixačního kroužku K nebo C (viz.příslušenství)

Dostupné materiálové provedení:

... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)

... Kuličky z nerezové oceli, pozinkované tělo a víčko

... Nylonová zátěžová kulička, pozinkované tělo a víčko
