MDT36008-AK-S | MN

- Otočný stůl se otáčí pomocí motoru (Nema 17, □42 mm) a šnekového převodu.

- Krokový motor s řízením GSM17 má integrovanou kontrolu polohy.

- Převodový poměr je 40:1 a maximální vstupní otáčky jsou 600 ot/min.

- Krokový motor má rozlišení 1,8° / krok.

Nákladově efektivní

Tento motorizovaný otočný stůl nabízí cenově výhodné řešení pro úlohy seřizování a polohování ve strojích a přípravcích.

Nízké nároky na údržbu

Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba.

Modulární systém

Motorizovaný otočný stůl MDT36008-AK-B lze snadno kombinovat s motorizovanými i ručně ovládanými seřizovacími jednotkami velikosti 08.

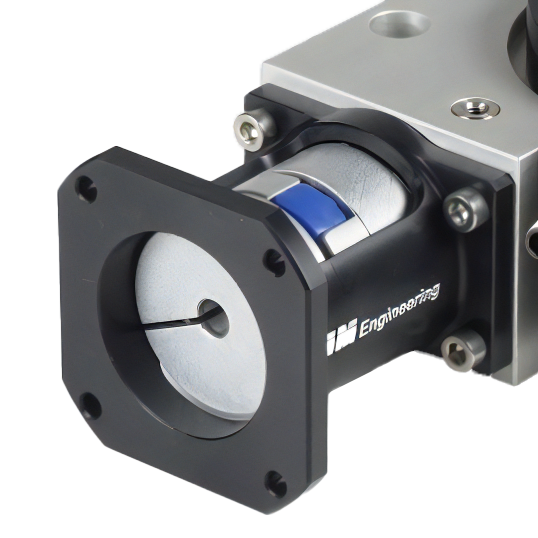

Flange with claw coupling

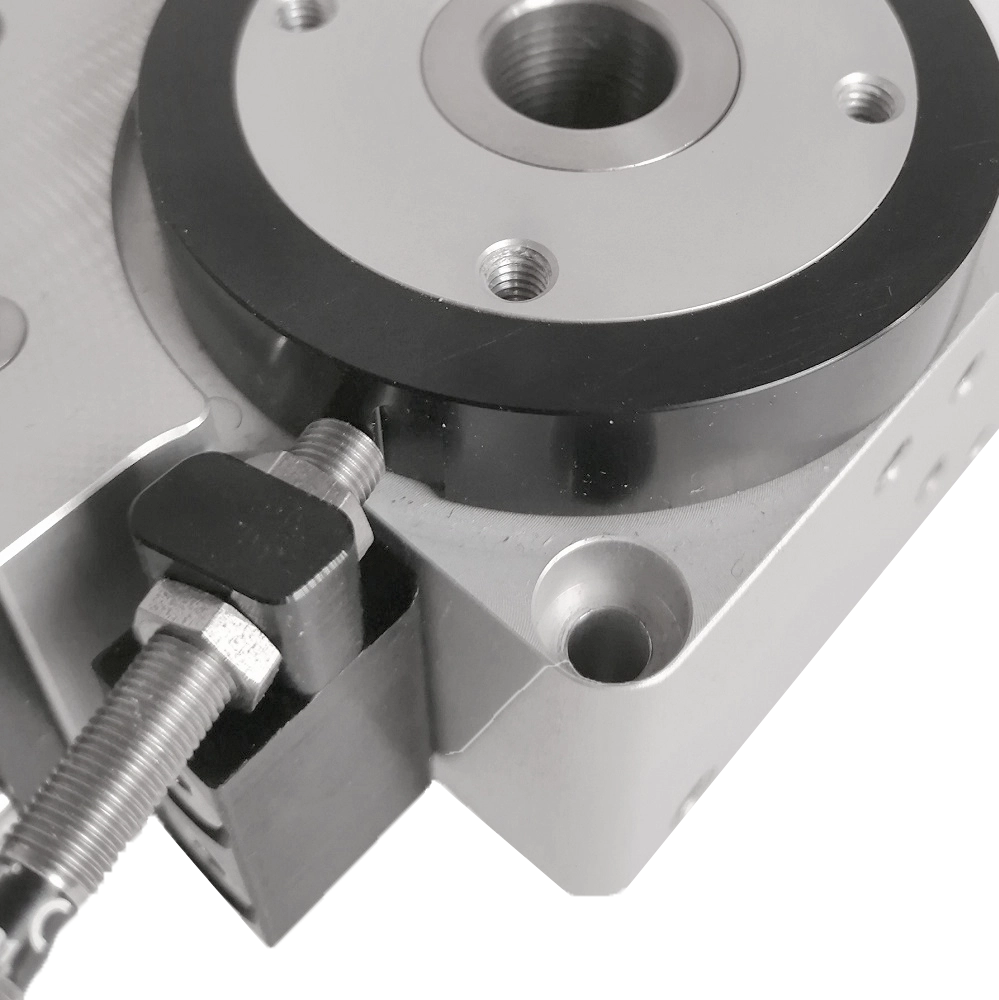

Adjustable positioning ring

Příruba se spojkou

Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 17.

Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.

Nastavitelný polohovací kroužek

Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.

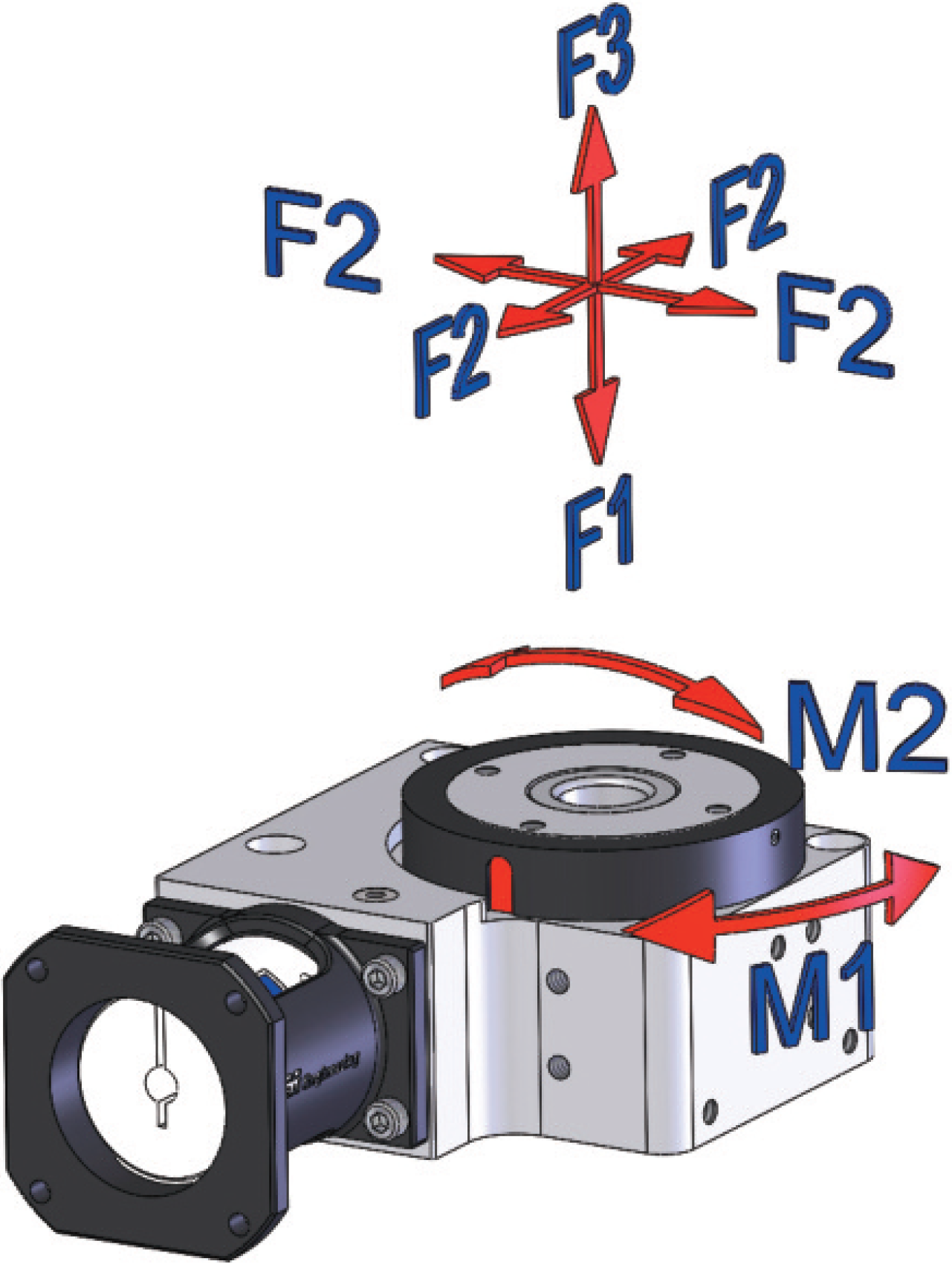

- Převodový poměr: 40:1 zatizeni

- Účinnost η: 0,33

- Max. výstupní točivý moment M1: 1,2 Nm - v závislosti na motoru

- Max. naklápěcí moment M2: 1,8 Nm

- Vůle < 0,12°
