MN - systemsLineární technikaManuální mikropozicovací staniceLineární stanice s rybinovým vedenímMCM ... , MCM - ... L, MCT ... , MCT - ... L

Typy ovládaných os: X-Z, X-Y-Z
Vedení: rybinové
2 velikosti
Typ pohonu: ozubený hřeben a pastorek
Materiál: hliník (černý elox)



Specifikace:

Typ Specifikace
MCM..., MCM -... L, MCT..., MCT -... L
Typ vedení Rybinové vedení Rybinové vedení Rybinové vedení Rybinové vedení

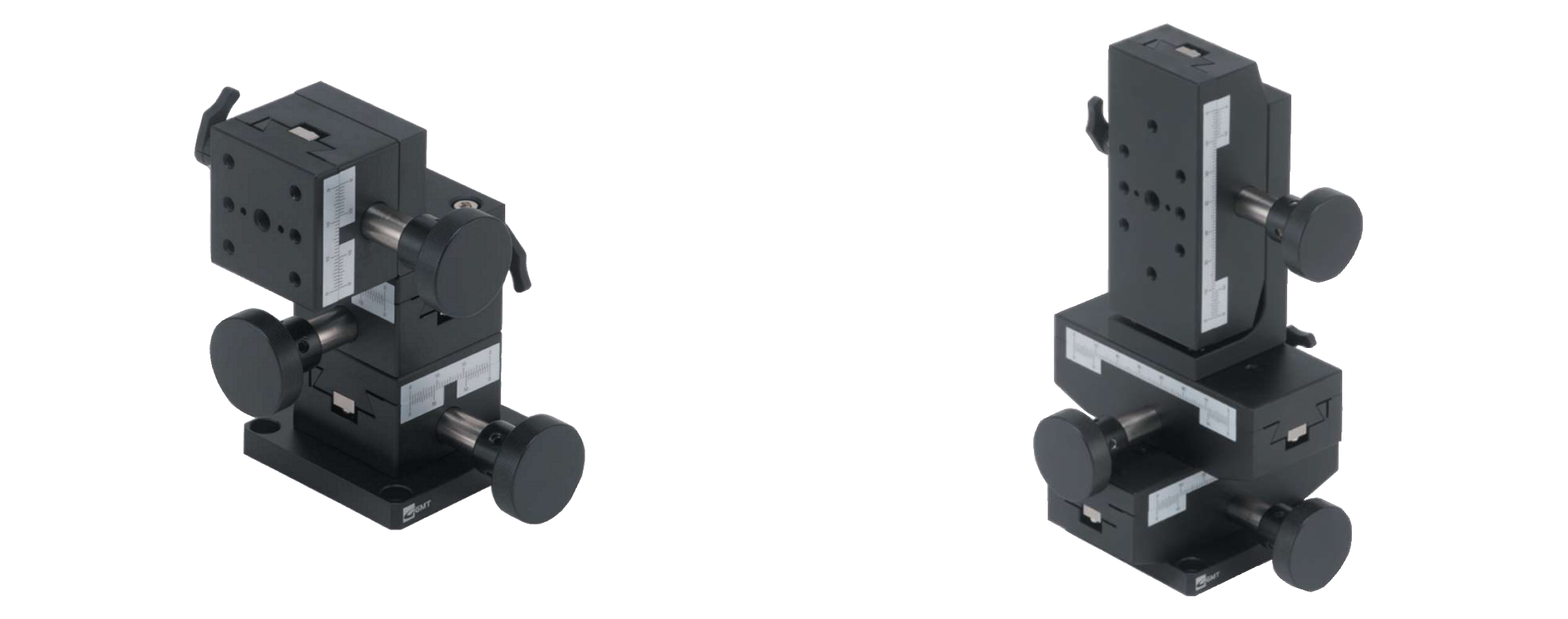

Obrázek tab14 1 tab14 2 tab14 3 tab14 4
Velikost stolu (mm) 40x40 / 40x60 40x90 / 40x140 40x40 / 40x60 40x90 / 40x140 40x40 / 40x60 40x90 / 40x140 40x40 / 40x60 40x90 / 40x140
Typ pohonu Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek
Zdvih (mm)
 ± 10 / ± 15 ± 30 / ± 50 X: ±10/±15 Z: ±10/±15 X: ±30/±50 Z: ±30/±50 ± 10 / ± 15 ± 30 / ± 50 X: ±10/±15 Z: ±10/±15 X: ±30/±50 Z: ±30/±50
Únosnost (N) 20 20 20 20 20 20 20 20

Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list

precizni linearni stanice dolni

Katalog

Katalogový list lineárních stanic s rybinovým vedením

Základní technické parametry

Objednací kód

3D modely (na vyžádání)
