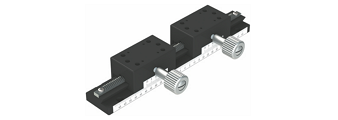

Lineární stanice s rybinovým vedením MC1C - ... - 2, MC3C - ... - 2, MC3C - ... - 3
Typy ovládaných os: X, Y, Z
Vedení: rybinové
1 velikost: MC3C - 3
3 velikosti: MC1C - 2, MC3C - 2
Typ pohonu: ozubený hřeben a pastorek
Materiál: hliník (černý elox)
| Typ | Specifikace | ||
| MC1C - ... - 2, MC3C - ... - 2, MC3C - ... - 3 |
|||
| Typ vedení | Rybinové vedení | Rybinové vedení | Rybinové vedení |
 |
 |
 |
 |
| Velikost stolu (mm) | 25x150 / 25x200 / 25x300 | 150 / 200 / 300 |
300 |
| Typ pohonu | Hřeben a pastorek |
Hřeben a pastorek | Hřeben a pastorek |
| Zdvih (mm) |
± 20 / ± 37 / ± 70 |
± 20 / ± 37 / ± 70 |
± 43 |
| Únosnost (N) | 3 / 3 / 3 | 3 / 1,5 / 1,5 |
1,5 |
Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
3D konfigurace (na vyžádání)
