M SÉRIE - PUSH FIT

Popis:

Kuličkové jednotky střední řady jsou vyrobeny třískovým obráběním z plné ocelové tyče. Jsou kalené pro zajištění vysoké únosnosti a mají vysokou odolnost proti opotřebení. Zesílené obrobené ocelové horní víčko chrání proti nárazu, který může být způsoben nevyrovnaností dopravovaného předmětu. Kuličkové jednotky této střední série mají hlavní nosnou kuličku o velikosti větší než 19 mm a obsahují plstěné těsnění pro minimalizaci kontaminace jednotky. Kuličkové jednotky jsou namazány po dobu životnosti.

Vlastnosti:

Specifikace kuličkové jednotky:

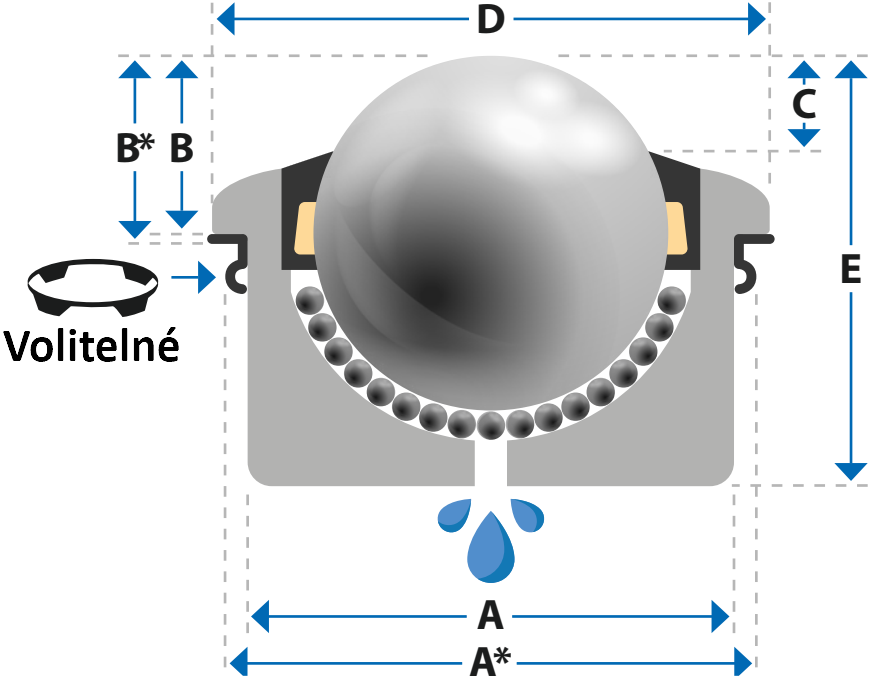

Typ	Únosnosti (kg)				Průměr kuličky (mm)	Rozměry (mm)
						A	A*	B	B*	C	D	E
M 121)	25	20	5	20	12	22	-	8,0	-	3,2	27	16,7
M 14	60	50	10	40	15	24	25,0-25,5	8,1	8,40	5,0	30	20,0
M 151)	60	50	10	40	15	24	25,0-25,5	9,5	9,80	4,0	31	21,0
M 22	180	180	20	126	22	36	37,0-37,2	9,8	10,10	3,8	45	30,5
M 251)	200	140	25	140	25	38	-	14,0	-	6,0	45	30,2
M 30	350	350	25	220	30	45	46,3-46,7	13,8	14,01	5,8	55	36,8
M 45	600	600	25	350	45	62	63,0-63,5	19,0	19,30	9,0	75	53,5
M 60	1 500	1 100	-	1 050	60	100	-	30,0	-	15,0	117	77,5

1) Označuje lisovaný horní uzávěr

* Rozměry při použití fixačního kroužku K nebo C (viz.příslušenství)

Dostupné materiálové provedení:

... Ložiska z chromované oceli, pozinkované tělo a víčko (standardní)

... Kuličky z nerezové oceli, pozinkované tělo a víčko

... Nylonová zátěžová kulička, pozinkované tělo a víčko

... Kuličky z nerezové oceli, tělo a víčko
