Ložisková jednotka BF

Popis:

Ložisková jednotka konzolového typu BF je určena pro volné (plovoucí) uložení kuličkového šroubu. Je vybavena jednořadým kuličkovým ložiskem, které se osově přizpůsobuje lineárnímu dilatování kuličkového šroubu. Jednotka se skládá ze základního ocelového tělesa, jednořadého kuličkového ložiska a pojistného kroužku.

Rozměry a únosnost:

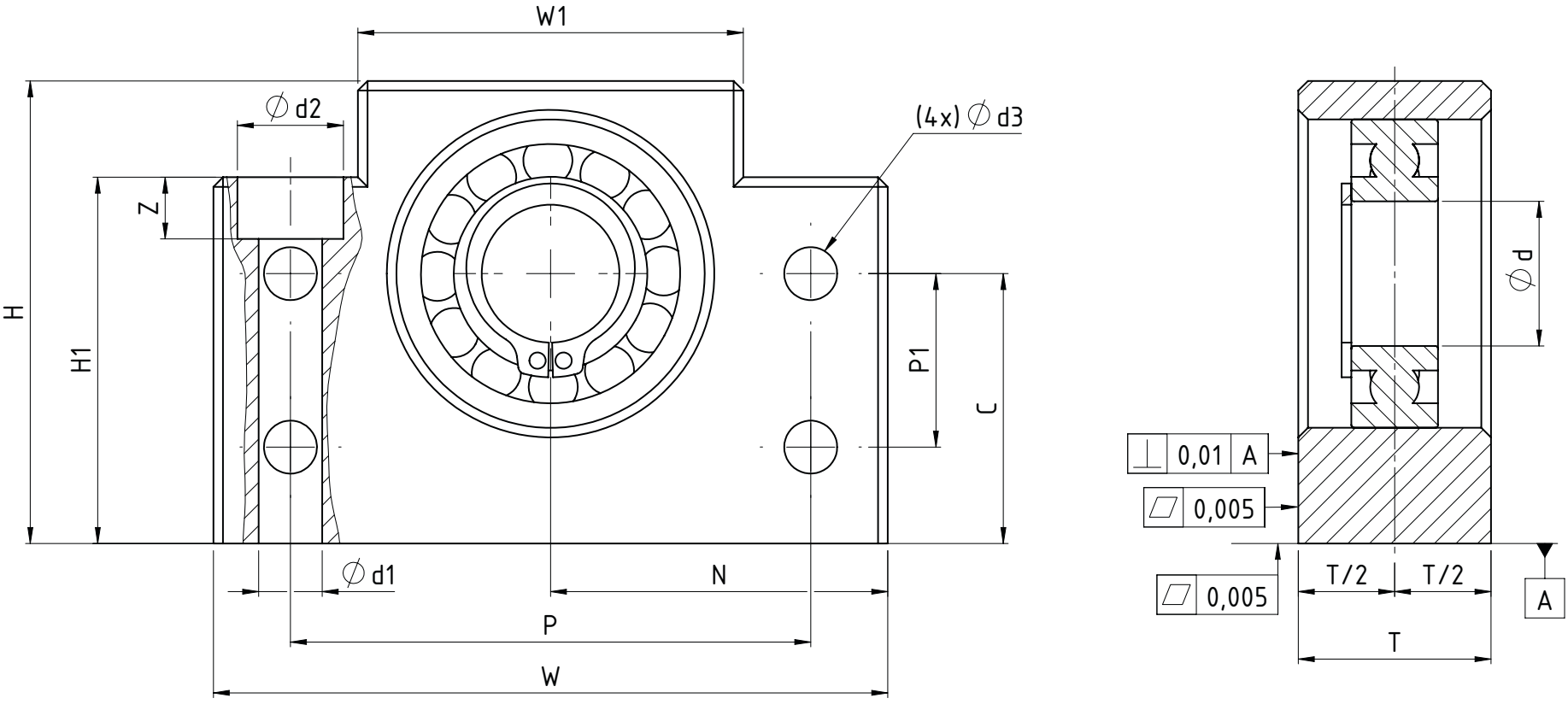

Velikost	Rozměry (mm)															Únosnosti (kN)		Max. povolený Ø KGS / TGS
Velikost	d	T	W	W₁	H	H₁	P	P₁	d₁	d₂	Z	d₃	N ± 0,02	C ± 0,02	Vnitřní ložisko	C_stat	C_dyn	Max. povolený Ø KGS / TGS
BF10	8	20	60	34	39	32,5	46	15	6,3	10,8	5	5,5	30	22	608	1,4	3,35	20 / 20
BF12	10	20	60	34	43	32,5	46	18	6,3	10,8	6,5	5,5	30	25	6000	1,96	4,55	20 / 22
BF15	15	20	70	40	48	38	54	18	6,3	11	6,5	5,5	35	28	6002	2,83	5,6	25 / 24
BF17	17	23	86	50	64	55	68	28	8,7	14	8,6	6,6	43	39	6203	4,6	9,6	32 / 32
BF20	20	26	88	52	60	50	70	22	8,7	14	8,6	6,6	44	34	6004	5,0	9,4	25 / 30
BF25	25	30	106	64	80	70	85	33	10,7	17,5	11	9	53	48	1/4	7,85	14,0	40 / 40
BF30	30	32	128	76	89	78	102	33	13,7	20	13	11	64	51	6206	11,3	19,5	40 / 44
BF35	35	32	140	88	95	79	114	35	13,7	20	13	11	70	52	6207	15,3	25,7	50 / 50
BF40	40	37	160	100	109	90	130	37	17,7	26	17,5	14	80	60	6208	17,8	29,1	50 / 55

Opracování pro pevné uložení BF:

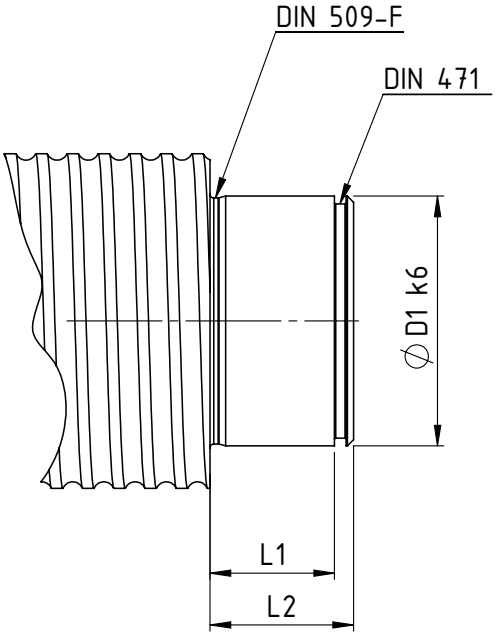

konec bf

Označení	Rozměry (mm)
Označení	D₁ k₆	L₁	L₂
BF10	8	7	10
BF12	10	8	11
BF15	15	9	13
BF17	17	12	16
BF20	20	12	16
BF25	25	15	20
BF30	30	16	21
BF35	35	17	22
BF40	40	18	23
