- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: lineární domeček - quattro
- Materiál: hlíník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru
Příklad značení: KQSO-25 / LME-UU
- KQSO (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

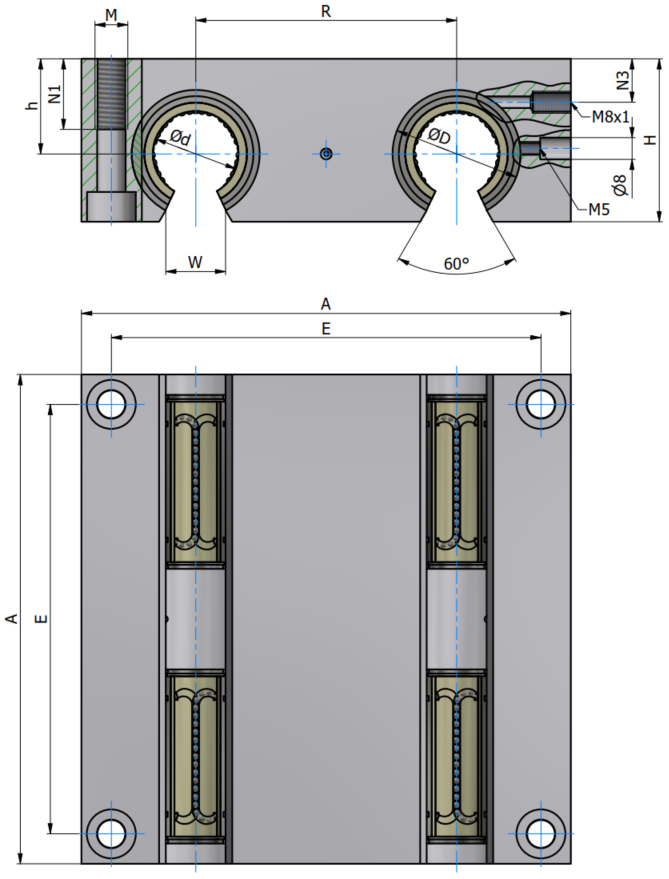

| Typ / Provedení | Rozměry (mm) | |||||||||||
| Ød | ØD |
A | Ød1 | E | H | h | M | N1 | N3 | R | W | |
| KQSO-12 | 12 | 22 | 85 | 5,3 | 73 | 30 | 18 | M6 | 13 | 10 | 42 | 7 |
| KQSO-16 | 16 | 26 | 100 | 5,3 | 88 | 35 | 22 | M6 | 13 | 12 | 54 | 9,4 |
| KQSO-20 | 20 | 32 | 130 | 6,8 | 115 | 42 | 25 | M8 | 18 | 13 | 72 | 10,2 |
| KQSO-25 | 25 | 40 | 160 | 9 | 140 | 51 | 30 | M10 | 22 | 15 | 88 | 12,9 |
| KQSO-30 | 30 | 47 | 180 | 10,5 | 158 | 60 | 35 | M12 | 26 | 16 | 96 | 13,9 |
| KQSO-40 | 40 | 62 | 230 | 13,5 | 202 | 77 | 45 | M16 | 34 | 20 | 122 | 18,2 |
| KQSO-50 | 50 | 75 | 280 | 13,5 | 250 | 93 | 55 | M16 | 34 | 40 | 152 | 22 |

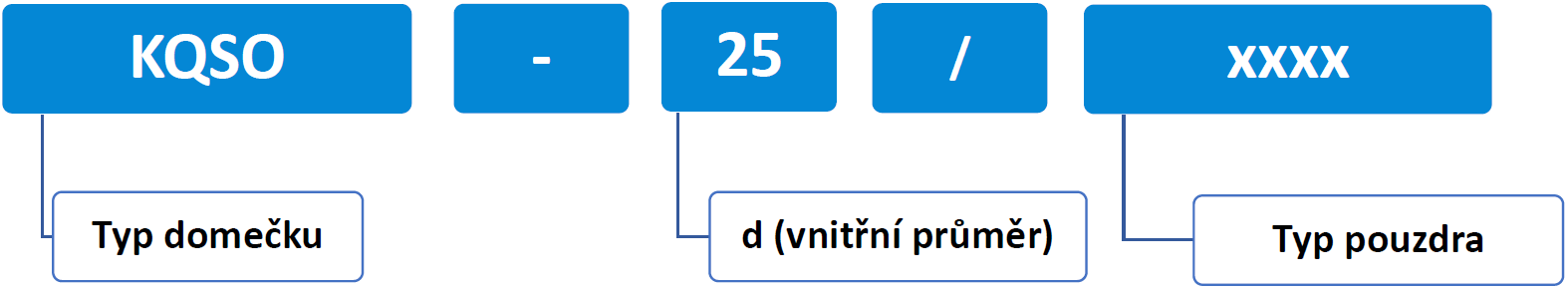

Příklad značení: KQSO-25 / LME-UU
- specifikace (KQSO - lineární domeček - quattro)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)
xxxx.... doplňte vyhovující typ pouzdra
