Lineární set KGG65

- Pro průměry hřídele: 16 - 50mm
- Provedení: uzavřené
- Model: lineární domeček
- Materiál: litina

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

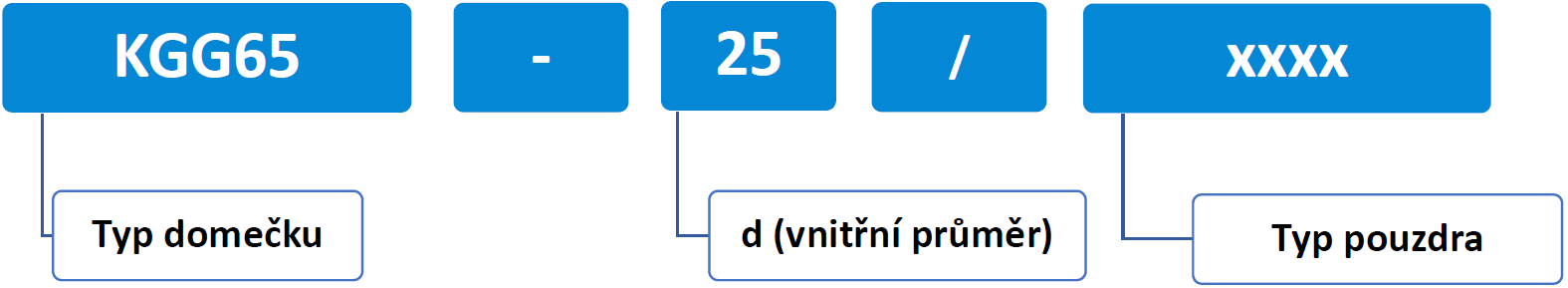

Příklad značení: KGG65-25 / LME-UU
- KGG65 (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

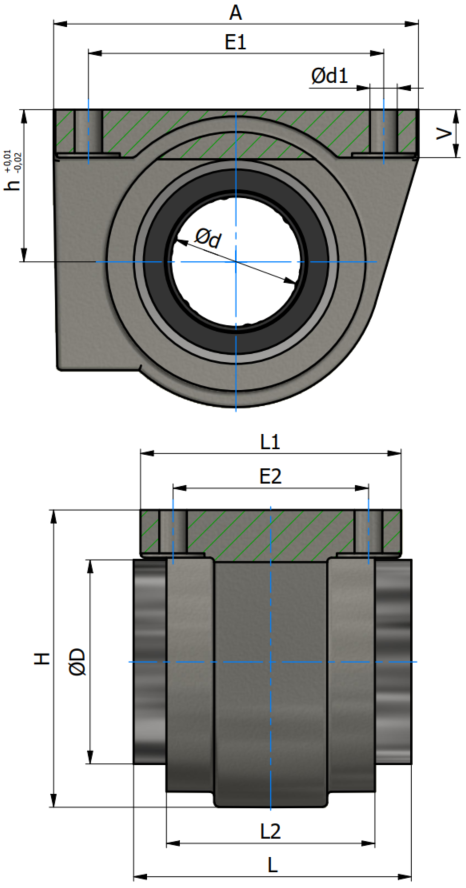

KGG65 NAKRES 1

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	A	Ød1	E1	E2	H	h	L	L1	L2	V
KGG65-16	16	26	50	4,3	40±0,15	26±0,15	42	22	36	35	22	6,5
KGG65-20	20	32	60	4,3	45±0,15	32±0,15	50	25	45	42	28	8
KGG65-25	25	40	74	5,3	60±0,15	40±0,15	60	30	58	54	40	9
KGG65-30	30	47	84	6,4	68±0,20	45±0,20	70	35	68	60	48	10
KGG65-40	40	62	108	8,4	86±0,20	58±0,20	90	45	80	78	56	12
KGG65-50	50	75	130	8,4	108±0,20	50±0,20	105	50	100	70	72	14
