Lineární set KALGSO
- Pro průměry hřídele: 12 - 50mm
- Provedení: otevřené
- Model: stojatý lineární domeček
- Materiál: hlíník
- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

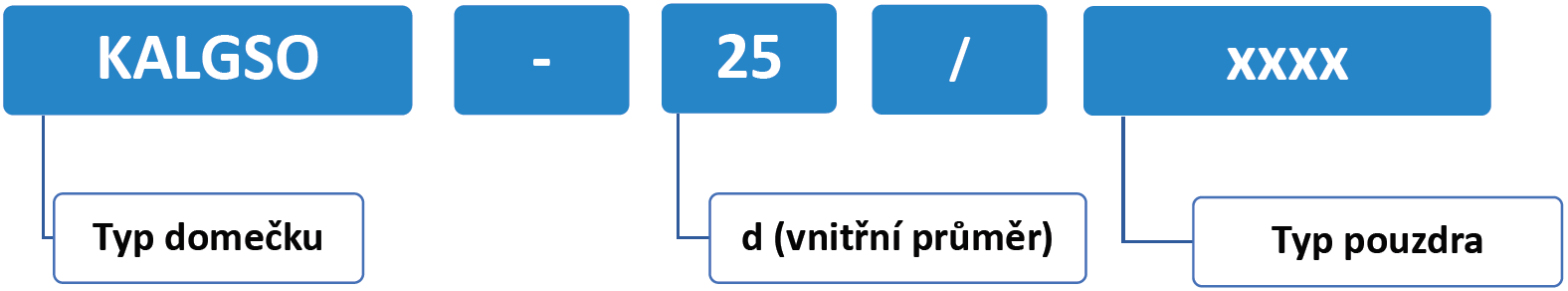

Příklad značení: KALGSO-25 / LME-UU
- KALGSO (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

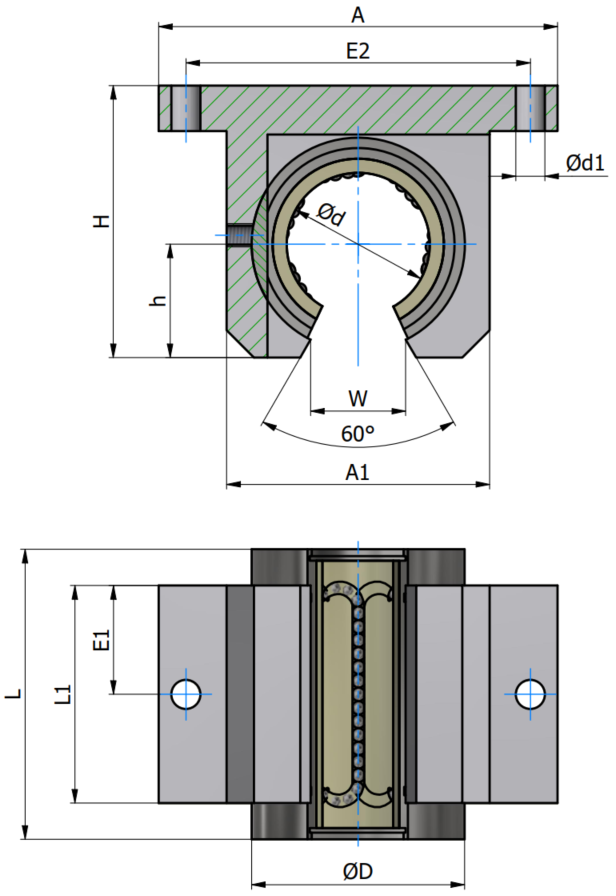

| Typ / Provedení | Rozměry (mm) | |||||||||||||
| Ød | ØD |
A | A1 | d1 | E1 | E2 | H | h | L | L1 | N4 | W | (°) | |
| KALGSO-12 | 12 | 22 | 52 | 30 | 5,3 | 10 | 42 | 28 | 18 | 32 | 20 | 16,65 | 7 | 60 |
| KALGSO-16 | 16 | 26 | 56 | 34 | 5,3 | 11 | 46 | 33,5 | 22 | 36 | 22 | 22 | 9,4 | 60 |
| KALGSO-20 | 20 | 32 | 70 | 40 | 6,4 | 14 | 58 | 42 | 25 | 45 | 28 | 25 | 10 | 60 |
| KALGSO-25 | 25 | 40 | 80 | 50 | 6,4 | 20 | 68 | 51 | 30 | 58 | 40 | 31,5 | 12,5 | 60 |
| KALGSO-30 | 30 | 47 | 88 | 58 | 6,4 | 24 | 76 | 60 | 35 | 68 | 48 | 33 | 12,5 | 60 |
| KALGSO-40 | 40 | 62 | 108 | 74 | 8,4 | 28 | 94 | 77 | 45 | 80 | 56 | 43,5 | 16,8 | 60 |
| KALGSO-50 | 50 | 75 | 135 | 96 | 10,5 | 36 | 116 | 93 | 50 | 100 | 72 | 47,5 | 21 | 60 |
Příklad značení: KALGSO-25 / LME-UU
- specifikace (KALGSO - stojatý lineární otevřený domeček)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)

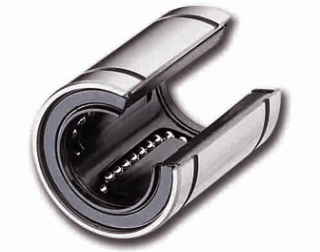

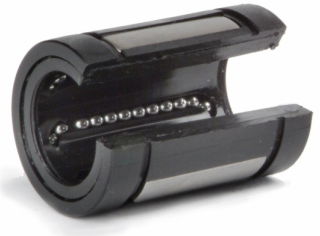

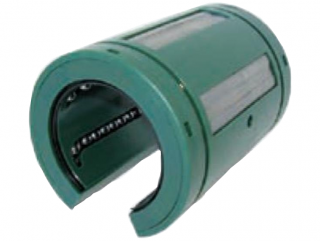

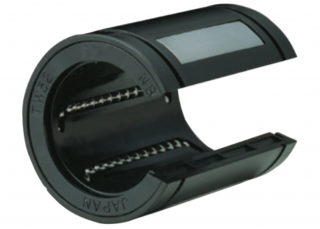

xxxx.... doplňte vyhovující typ pouzdra
