Lineární set KALGSL

- Pro průměry hřídele: 12 - 50mm
- Provedení: uzavřené
- Model: stojatý lineární domeček - dlouhý
- Materiál: hlíník

- Možnost výběru pouzder (viz.níže)
- Statická únosnost: v závislosti na použitém pouzdru
- Dynamická únosnost: v závislosti na použitém pouzdru

Příklad značení: KALGSL-25 / LME-UU
- KALGSL (typ lineárního domečku)
- 25 (pro hřídel průměr 25mm)
- LME (typ pouzdra)
- UU (těsnění z obou stran) / bez označení (bez těsnění)

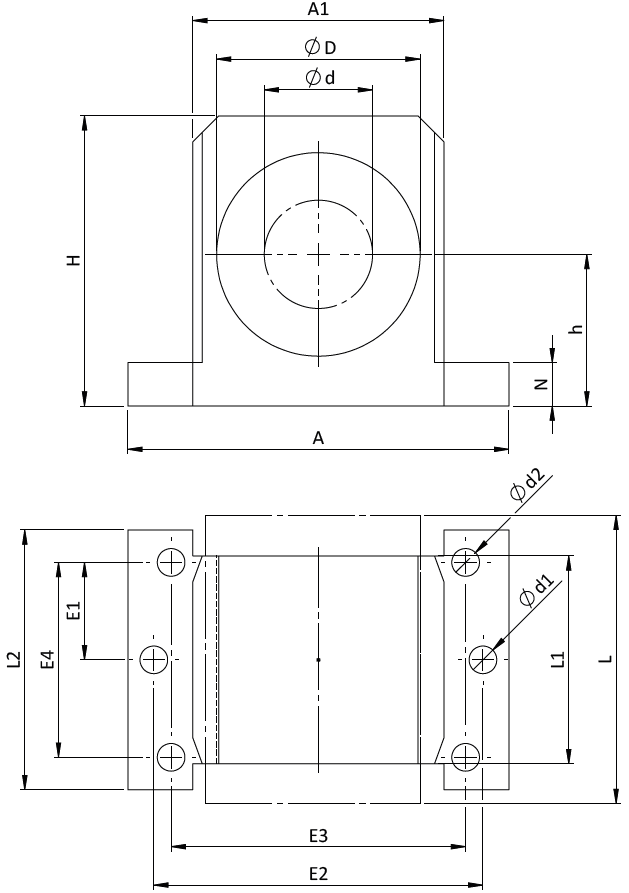

KALGSL NAKRES

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	ØD	h	H	A	A1	E1	E2	E3	E4	L	L1	L2	Ød1	Ød²
KALGSL-12	12	22	18	35	52	30	10	42	32	23	32	20	52	5,3	4,3
KALGSL-16	16	26	22	40,5	56	34	11	46	40	26	36	22	35	5,3	4,3
KALGSL-20	20	32	25	48	70	40	14	58	45	32	45	28	42	6,4	4,3
KALGSL-25	25	40	30	58	80	50	20	68	60	40	58	40	54	6,4	5,3
KALGSL-30	30	47	35	67	88	58	24	76	68	45	68	48	60	6,4	6,4
KALGSL-40	40	62	45	85	108	74	28	94	86	58	80	56	78	8,4	8,4
KALGSL-50	50	75	50	100	135	96	36	116	108	50	100	72	70	10,5	8,4

Nomenklatura značení:

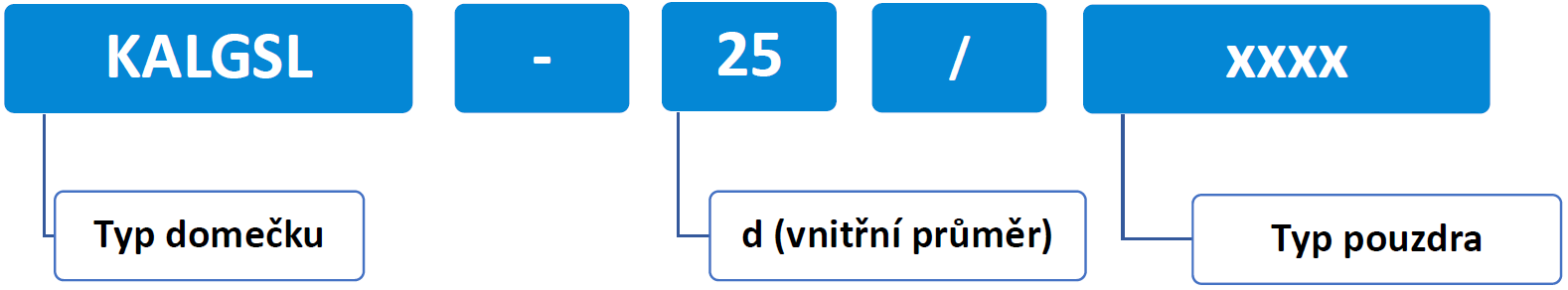

NOMENKLATURA KALGSL

Příklad značení: KALGSL-25 / LME-UU

- specifikace (KALGSL - stojatý lineární uzavřený domeček - dlouhý)
- 25 (vnitřní průměr lineárního kuličkového pouzdra)
- LME-UU (LME pouzdro s těsněním)

xxxx.... doplňte vyhovující typ pouzdra
