L SÉRIE - PUSH FIT TYPE

Popis:

Kuličkové jednotky lehké řady jsou ideální pro dopravu vyžadující orientaci kuličky směrem nahoru. Lisované ocelové jednotky jsou namazány po celou dobu životnosti. Většina typů má možnost výběru různých materiálových provedení tak, aby bylo možné nalézt vhodnou kuličkovou jednotku pro danou aplikaci a různé provozní prostředí.

Vlastnosti:

Specifikace kuličkové jednotky:

Typ	Únosnosti (kg)				Průměr kuličky (mm)	Rozměry (mm)
						A	B	C	D	E	F
L 15	60	60	10	40	15	24,0	9,5	4,6	31	21	2,8
L 15-K	60	60	10	40	15	25,0 - 25,5	9,8	4,6	31	21	2,8
L 22	160	160	20	90	22	36,0	9,8	3,9	45	29,5	2,9
L 22-K	160	160	20	90	22	37,0 - 37,5	10,1	3,9	45	29,5	2,9
L 30	280	280	25	200	30	45,0	13,8	6,8	55	37	3,6
L 30-K	280	280	25	200	30	46,0 - 46,5	14,1	6,8	55	37	3,6
L 45	600	550	-	260	45	62,0	19,0	9,0	75	53,5	4,0
L 45-K	600	550	-	260	45	63,0 - 63,5	19,3	9,0	75	53,5	4,0

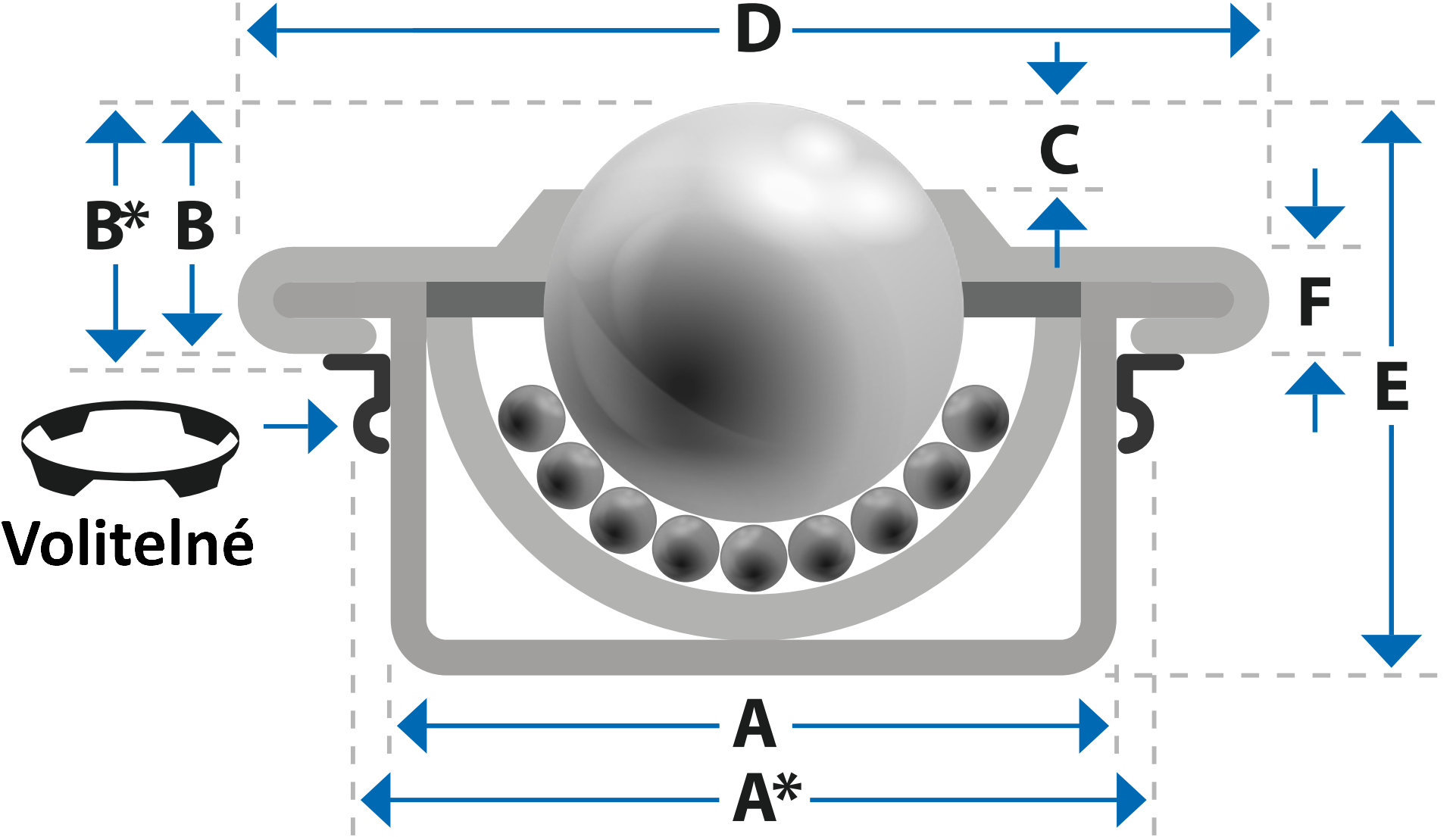

Poznámka: Všechny varianty s hlavními koulemi 22 mm a 30 mm jsou vybaveny plstěným těsněním. Při použití klipů K se rozměry A a B změní na A* a B*.

Dostupné materiálové provedení:

... Kuličky z uhlíkové oceli, pozinkované výlisky (standardní)

... Kuličky z nerezové oceli, pozinkované výlisky

... Nylonová zátěžová koule, pozinkované výlisky

... Kuličky z nerezové oceli a výlisky
