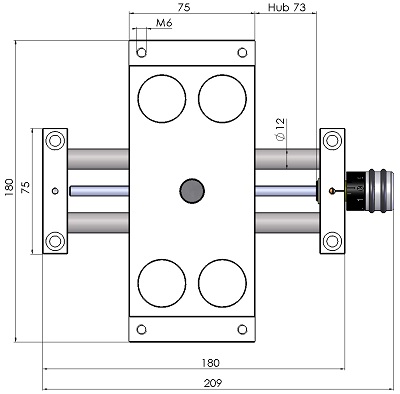

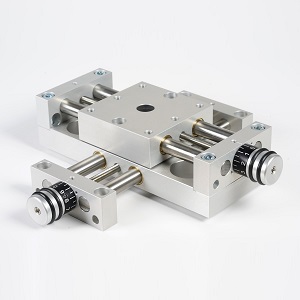

KT7312-L

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: KT7312-L

• KT (křížový stůl)
• 73 (zdvih 73mm)
• 12 (průměr vodících tyčí 12mm)
• L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)

Příklad montáže víceosého systému:

• PT7312
• KT7312-L
