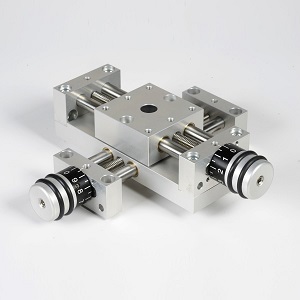

KT4808-L

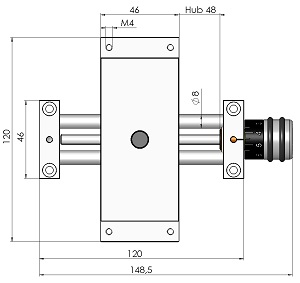

- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- sáně křížového stolu připraveny pro přímou montáž PT4808 nebo vertikální stanice HT08
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=200N | F2=200N
Mx=3,6Nm | My=3,6Nm | Mz=3,6Nm
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: KT4808-L
- KT (křížový stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
Příklad montáže víceosého systému:
