KT2512-KR

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

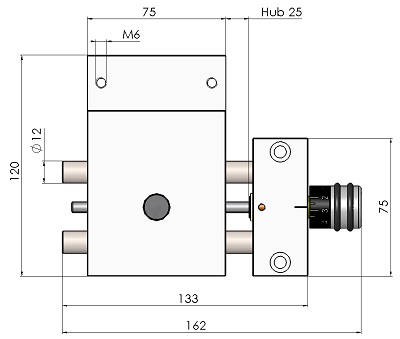

Příklad objednání: KT2512-KR

• KT (křížový stůl)
• 25 (zdvih 25mm)
• 12 (průměr vodících tyčí 12mm)
• K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
• R (montážní poloha vpravo)

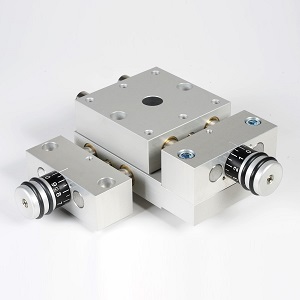

Příklad montáže víceosého systému:

• PT2512
• KT2512-KR
