KT1408-L

- Ø vodících tyčí 8mm / zdvih 14mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- sáně křížového stolu připraveny pro přímou montáž PT4808 nebo vertikální stanice HT08
- radiální vůle vedení <0,02 mm Polohovací systémy MM Engineering
- modulární systém
- všestranné možnosti montáže

Únosnosti:
F1=200N | F2=50N (1/2 zdvihu)
Mx=1,9Nm | My=0,9Nm | Mz=1,9Nm

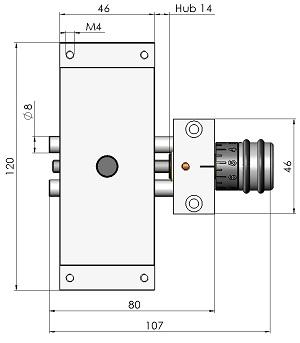

KT1408 L SK Massblatt mini 300

Popis funkce:

sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7

Použité materiály:

sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: KT1408-L

KT (křížový stůl)
14 (zdvih 14mm)
08 (průměr vodících tyčí 8mm)
L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
