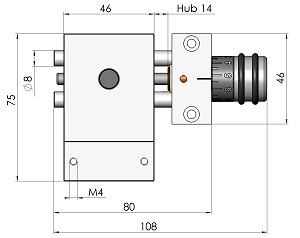

KT1408-KL

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: KT1408-KL

• KT (křížový stůl)
• 14 (zdvih 14mm)
• 08 (průměr vodících tyčí 8mm)
• K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
• L (montážní poloha vlevo)

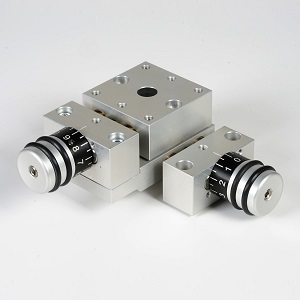

Příklad montáže víceosého systému:

• PT1408
• KT1408-KL
