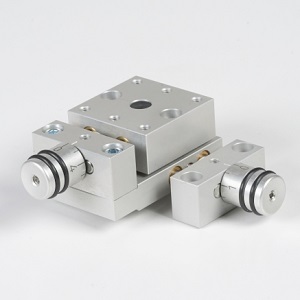

KT1104-KL
- Ø vodících tyčí 4mm / zdvih 11mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- sáně křížového stolu připraveny pro přímou montáž PT1104
- montážní poloha sání křížového stolu vlevo (KL)
Únosnosti:
F1=70N | F2=10N (1/2 zdvihu)
Mx=0,25Nm | My=0,11Nm | Mz=0,25Nm
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem D5
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: KT1104-KL
- KT (křížový stůl)
- 11 (zdvih 11mm)
- 04 (průměr vodících tyčí 4mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- L (montážní poloha vlevo)
Příklad montáže víceosého systému:
