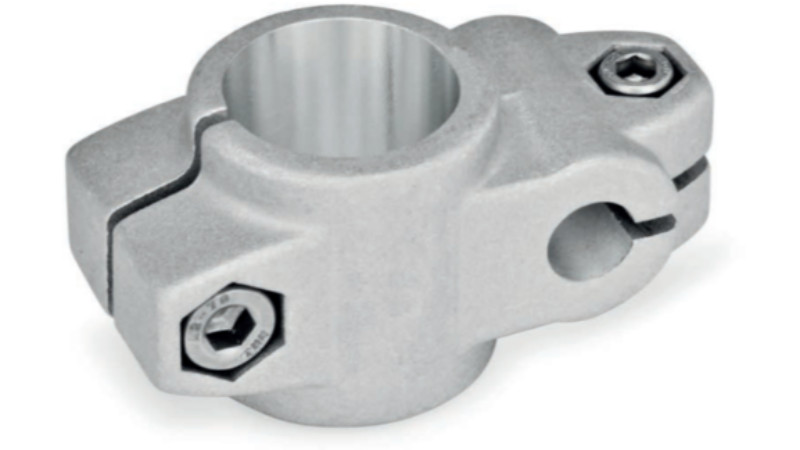

Křížová spojka KSU

Objednací kód: KSU - d1 - d2 - z - o | Příklad objednání: KSU-B20-B18-1-8
KSU... křížová spojka
d1... Ø d1 - svěrný spoj 1
d2... Ø d2 - svěrný spoj 2
z... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

Křížové spojky KSU z tlakově litého hliníku mají drážkované upínací body s různými průřezy, které byly opracovány řeznými metodami.

Otvory upínacích bodů jsou posunuty v rovině a svírají úhel 90°. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se otvor zmenší. průřez pro upínání.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

ksu

Rozměry:

Svěrný spoj 1	Svěrný spoj 2						Rozměry						Šroub		Příslušenství
Svěrný spoj 1	Svěrný spoj 2						Rozměry						Šroub		pro z₁	pro z₂
d₁	d₂						k₁	k₂	l₁	l₂	l₃	m	z₁	z₂	l₄	l₄
B 20	B 10	B 12	B 14	B 15	B 16	B 18	40	36	81,5	40	26	27	M8x25	M6x20	-	63
B 25	B 10	B 12	B 14	B 15	B 16	B 18	40	36	81,5	40	26	27	M8x25	M6x20	78	63
B 30	B 10	B 12	B 14	B 15	B 16	B 18	40	36	81,5	40	26	27	M8x25	M6x20	78	63
B 40	B 20	B 25	B 30	-	-	-	65	59	122	65	40	45	M10x50	M8x25	-	78
B 42	B 20	B 25	B 30	-	-	-	65	59	122	65	40	45	M10x50	M8x25	92	78
B 45	B 20	B 25	B 30	-	-	-	65	59	122	65	40	45	M10x50	M8x25	92	78
B 48	B 20	B 25	B 30	-	-	-	65	59	122	65	40	45	M10x50	M8x25	92	78
B 50	B 20	B 25	B 30	-	-	-	65	59	122	65	40	45	M10x50	M8x25	92	78
