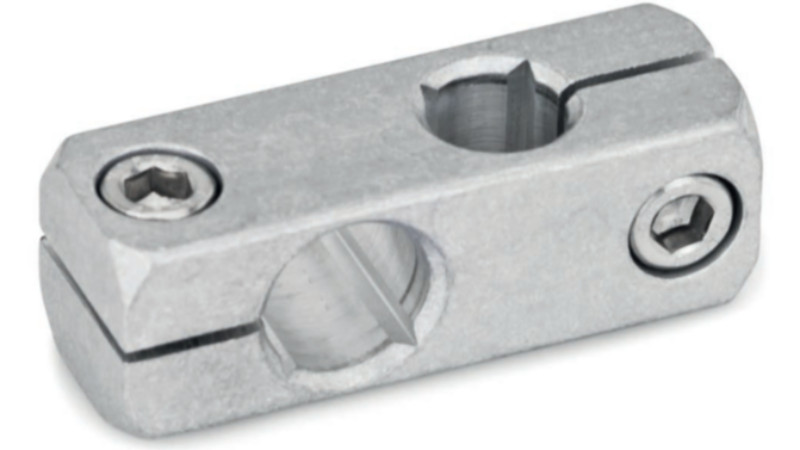

Křížová spojka KG

Objednací kód: KG - d1 - d2 - o | Příklad objednání: KG-B10-B8-G
KG... křížová spojka
d1... Ø d1 - svěrný spoj 1
d2... Ø d2 - svěrný spoj 2
o... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý

Popis:

Křížové spojky KG jsou vyrobeny z tažených hliníkových profilů a mají drážkované upínací body opracované metodou řezání.

Otvory upínacích bodů jsou posunuty v rovině a svírají úhel 90°. Přes dodatečně zabudovaný čtvercový otvor přijímají tyče a trubky s kulatým nebo čtvercovým průřezem.

K upnutí se používají šrouby s vnitřním uzávěrem z nerezové oceli DIN 912-A2-70, které se kombinují s upínacím závitem a zmenšují průřez otvoru. Pro běžné beznástrojové upínání, nastavitelné sady ručních pák jsou k dispozici jako příslušenství pod označením HK.

Rozměry:

Svěrný spoj 1	Svěrný spoj 2	Rozměry							Příslušenství
d₁	d₂	d₃	k	l₁	l₂	m	s₁	s₂	HK pro d₃
B 8	B 8	M4	14	37	13,5	10	-	-	M4x14
B 10	B 8	M5	16	46	17	12	8	-	M5x16
B 10	B 10	M5	16	46	17	12	8	8	M5x16
B 12	B 8	M5	16	48	17	14	10	-	M5x16
B 12	B 12	M5	16	48	17	14	10	10	M5x16
B 15	B 10	M6	20	58	20,5	17	12	8	M6x20
B 15	B 12	M6	20	58	20,5	17	12	10	M6x20
B 15	B 15	M6	20	58	20,5	17	12	12	M6x20
B 16	B 12	M6	20	59	20,5	18	-	10	M6x20
B 16	B 16	M6	20	59	20,5	18	-	-	M6x20
B 20	B 15	M6	25	65	21,5	22	16	12	M6x25
B 20	B 16	M6	25	65	21,5	22	16	-	M6x25
B 20	B 20	M6	25	65	21,5	22	16	16	M6x25
