Kombinované kladky série Tiger

"Tiger Power" pro vysoké nosnosti - od 50 do 10,000 kilogramů

Kombinované kladky "TIGER" série jsou vhodné pro přenos velmi vysokých zatížení. Vyznačuje se dlouhou provozní životností. Je ideální pro vysoké nosnosti od 50 do 10 000 kilogramů a může být domazáváno pro prodloužení životnosti. Kombinované kladky série "TIGER" mohou být dodány v následujících konfiguracích: ax.pevná, ax.nastavitelná, bez vůle, s kluzným axiální kroužkem atd. Další možností jsou kladky pro vysoké teploty. Tiger kladky nabízí různé vlastnosti. Ke každé velikosti je v nabídce odpovídající velikost profilu a příslušenství. Pro nosnosti 50 - 10 000 kilogramů, o rozměrech Ø 52,5 mm - 180 mm, nabízí ložisko "TIGER" s více než 1040 variantami dokonalé řešení individuálních požadavků. V závislosti na požadavcích nabízí Alfatec různé modely ložisek Tiger s vodicími profily a montážními prvky.

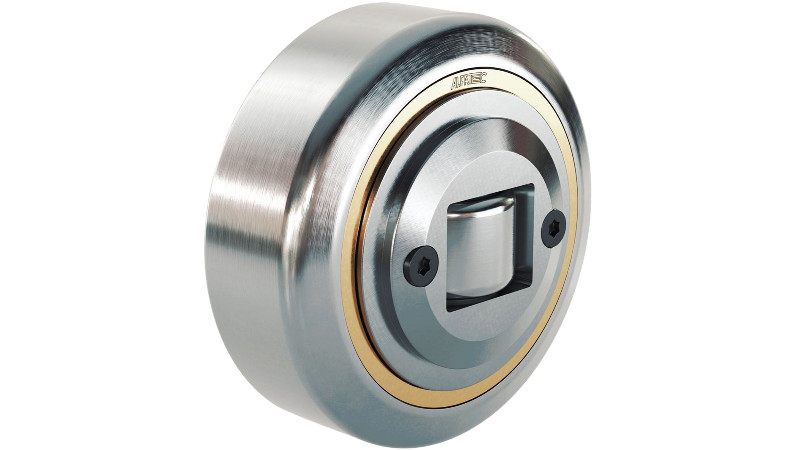

TR...0200

Provedení: ax.pevná - nenastavitelná Velikost: TR050.0200 - TR180.0200 Radiální nosnost: 5,30 kN - 76,00 kN Axiální nosnost: 2,00 kN - 23,00 kN

TR...0300

Provedení: ax.stavitelná podložkou Velikost: TR060.0300 - TR150.0300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

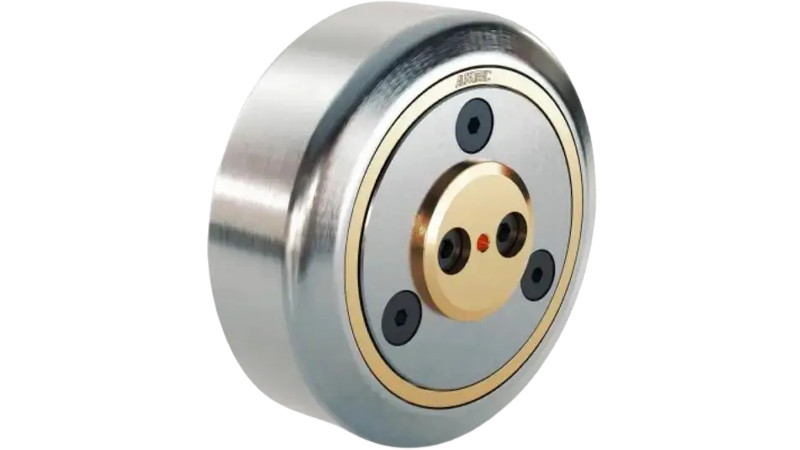

TR...0350

Provedení: ax.stavitelná - excentr Velikost: TR060.0350 - TR150.0350 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

TR...0360

Provedení: ax.stavitelná - oilamid Velikost: TR060.0360 - TR150.0360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

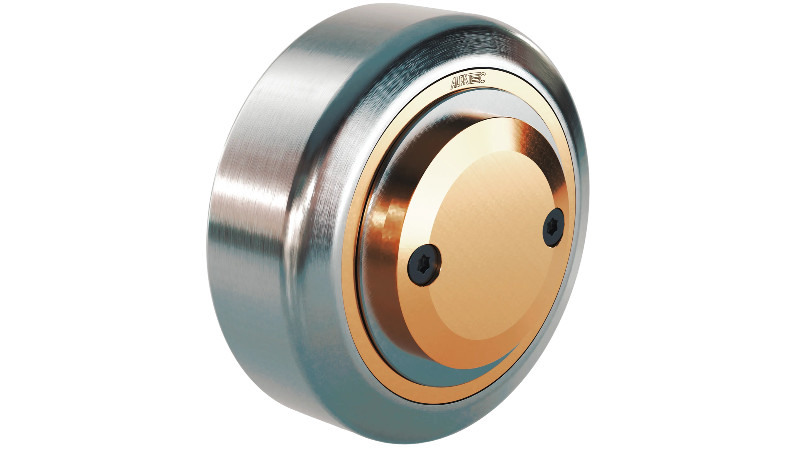

TR...0368

Provedení: nestavitelná - mosaz Velikost: TR060.0368 - TR150.0368 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 7,40 kN - 31,20 kN

TR...0400

Provedení: pouze radiální typ bez ax. Velikost: TR060.0400 - TR180.0400 Radiální nosnost: 8,87 kN - 76,00 kN Únosnost pouze v radiálním směru

TR...1300

Provedení: ax.stavitelná podložkou Velikost: TR060.1300 - TR150.1300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

TR...1360

Provedení: ax.stavitelná - oilamid Velikost: TR050.1360 - TR150.1360 Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

TR...1360E

Provedení: ax.stavitelná - oilamid Velikost: TR050.1360E - TR150.1360E Radiální nosnost: 5,30 kN - 51,94 kN Axiální nosnost: 2,00 kN - 17,40 kN

TR...4300

Provedení: ax.stavitelná podložkou Velikost: TR060.4300 - TR150.4300 Radiální nosnost: 8,87 kN - 51,94 kN Axiální nosnost: 2,95 kN - 17,40 kN

STR...6200

Jednotka s robustním ax.ložiskem Velikost: STR060.6200 - STR150.6200 Axiální únosnost vyšší až o 40% v porovnání se standardním provedením

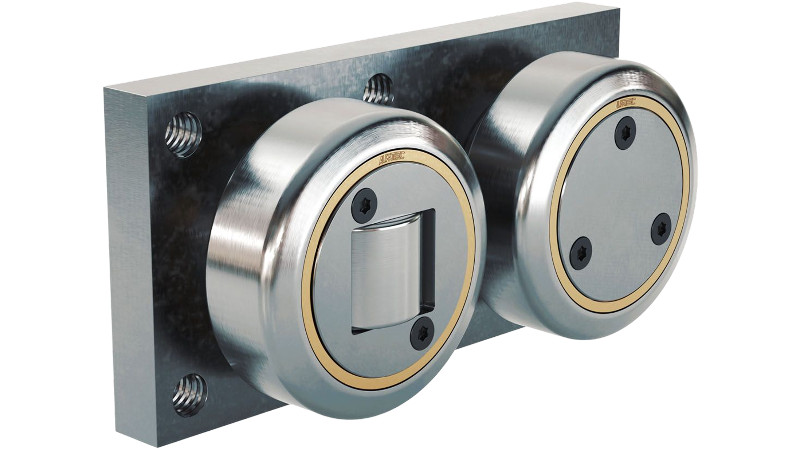

SFE...5200

Vodící jednotka s excentrem a ax.ložiskem Velikost: SFE060.5200 - SFE150.5200 Excentrické uložení k dosažení minimální vůle+ax.kladka

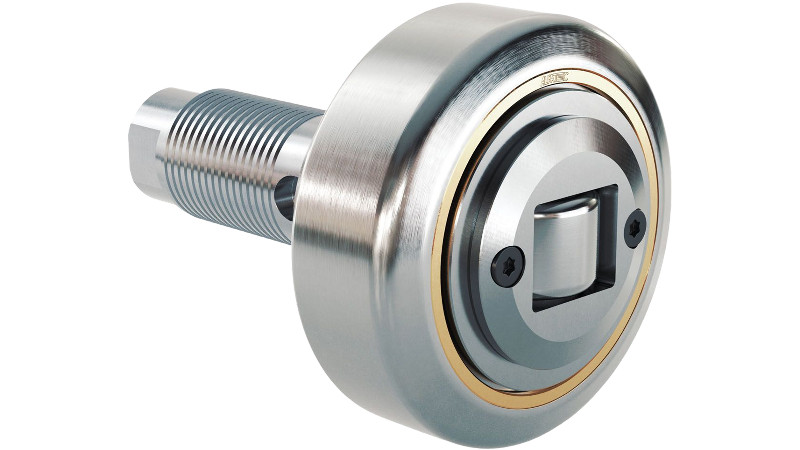

FE...5200

Vodící jednotka s radiálním excentrem Velikost: FE060.5200 - FE150.5200 Excentrické uložení k dosažení minimální vůle

HTR...0200

Provedení: ax.pevná - nenastavitelná Velikost: HTR060.0200 - HTR150.0200 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

HTR...0360

Provedení: ax.stavitelná - mosaz Velikost: HTR060.0360 - HTR150.0360 Radiální nosnost: 8,87 kN - 51,94 kN Určena pro vysokou teplotu - až 250 °C

TR...0380

Provedení: ax.stavitelná - oilamid Velikost: TR070.0380 - TR080.0360 Radiální nosnost: 8,87 kN - 12,87 kN Axiální nosnost: 2,95 kN - 5,00 kN
