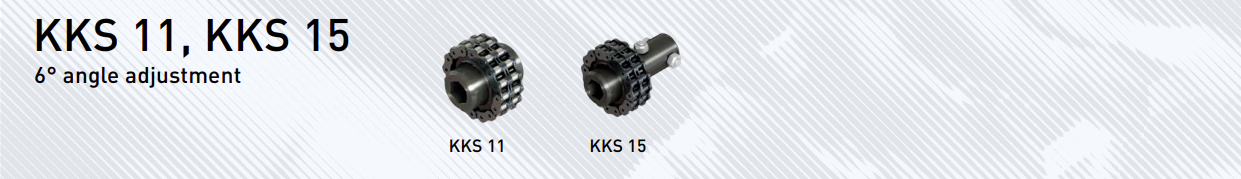

- Spojka s nastavením úhlu 6° a axiální montáží pro přenos krouticích momentů z pohonů na adaptérové trubky.

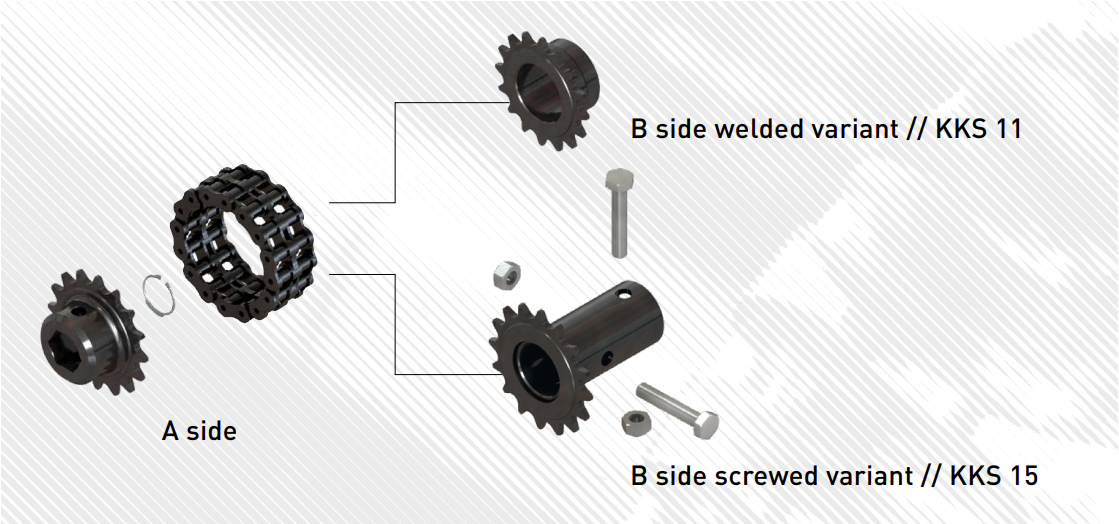

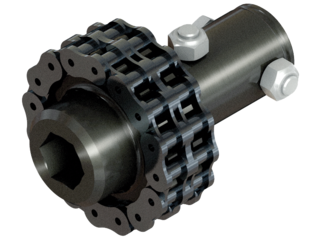

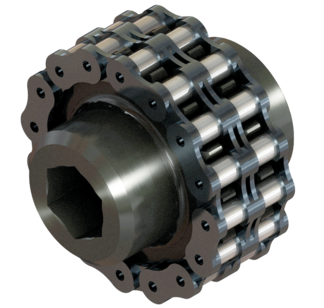

- KKS 11 pro přivaření k trubce, KKS 15 pro šroubovou montáž.
- Po odpojení řetězu je možné pohon demontovat.
- Dvě řady článků řetězu umožňují větší chyby souososti až 6° mezi pohonem a hřídelí adaptéru.
- Ocelová spojka, svařitelná, frézovaná, svařovací náboj s otvorem nebo límcem pro přivaření k výstupní trubce.
- Axiální montáž s pojistným kroužkem, kromě We 68.
- Lze použít pro otáčky do 30 ot/min.
Pozn: "Verze" se vztahuje pouze na kompletní KKS. V případě potřeby lze strany A/B objednat také samostatně s uvedením jejich příslušných objednacích čísel.
Hřídel We 66

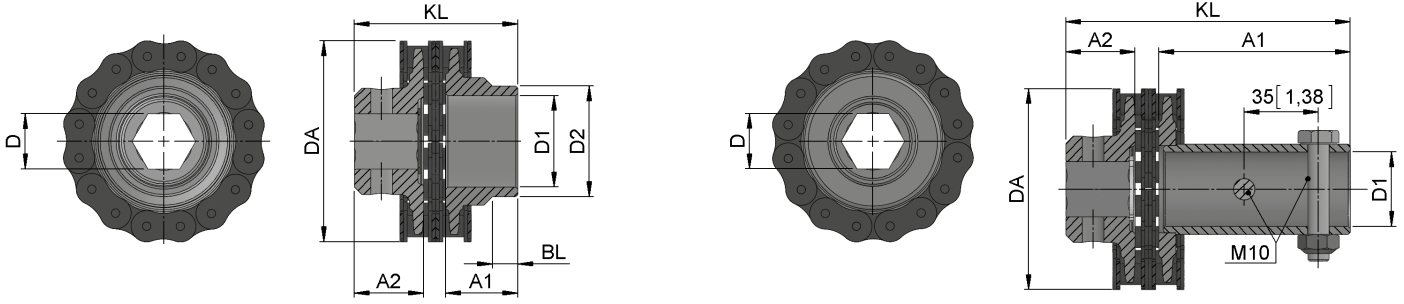

| Verze | Typ č. | Typ č. | Typ č. | T max | D | D1 | D2 | A1 | A2 | BL | DA | KL | Trubka ø | Řetěz | m |
| strana A | strana B | (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| KKS 11.6643 | 20611.6681.43 | 20611.9181.66 | 20611.9581.43 | 300 | 26 | 43,0 | 52,0 | 34 | 33 | 12 | 96 | 77,0 | 5/4" ; 2" | 5/8" x 16 | 1,6 |
| KKS 11.6643 | 20611.6698.43 | 20611.9191.66 | 20611.9591.43 | 450 | 26 | 43,0 | 52,0 | 26 | 34 | 3 | 114 | 70,0 | 5/4" ; 2" | 3/4" x 16 | 2,5 |
| KKS 15.6634 | 20615.6681.34 | 20611.9181.66 | 20615.9581.34 | 300 | 26 | 34,5 | - | 91 | 33 | - | 96 | 134,0 | 1" | 5/8" x 16 | 1,5 |
| KKS 15.6643 | 20615.6681.43 | 20611.9181.66 | 20615.9581.43 | 300 | 26 | 43,0 | - | 91 | 33 | - | 96 | 134,0 | 5/4" | 5/8" x 16 | 1,5 |
Používá se pro EWA 10-EWA 16 1200 Nm, LZG 20
Hřídel We 68
| Verze | Typ č. | Typ č. | Typ č. | T max | D | D1 | D2 | A1 | A2 | BL | DA | KL | Trubka ø | Řetěz | m |
| strana A | strana B | (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| KKS 11.6843 | 20611.6898.43 | 20611.9191.68 | 20611.9591.43 | 450 | 30 | 43,0 | 52,0 | 26 | 35 | 3 | 114 | 70,0 | 5/4" ; 2" | 3/4" x 16 | 2,5 |
| KKS 11.6846 | 20611.6899.46 | 20611.9192.68 | 20611.9592.46 | 750 | 30 | 30,0 | 45,5 | 33 | 33 | 3 | 120 | 86,0 | ø51 t = 2,25 | 1" x 12 | 3,5 |
| KKS 11.6849 | 20611.6899.49 | 20611.9192.68 | 20611.9592.49 | 750 | 30 | 49,0 | - | 33 | 33 | - | 120 | 86,0 | 1½“ | 1" x 12 | 3,5 |
| KKS 11.6852 | 20611.6899.52 | 20611.9192.68 | 20611.9592.52 | 750 | 30 | - | 52,0 | 33 | 33 | 3 | 120 | 86,0 | 2" | 1" x 12 | 3,5 |
Používá se pro LZG 24
Hřídel We 19
| Verze | Typ č. | Typ č. | Typ č. | T max | D | D1 | D2 | A1 | A2 | BL | DA | KL | Trubka ø | Řetěz | m |
| strana A | strana B | (Nm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg) | |||
| KKS 11.1943 | 20611.1998.43 | 20611.9191.19 | 20611.9591.43 | 450 | 45 | 43,0 | 52,0 | 26 | 50 | 3 | 114 | 85,5 | 5/4" ; 2" | 3/4" x 16 | 2,5 |
| KKS 11.1946 | 20611.1999.46 | 20611.9192.19 | 20611.9592.46 | 750 | 45 | 30,0 | 45,5 | 33 | 50 | 3 | 120 | 101,0 | Ø51 t = 2,25 | 1" x 12 | 3,7 |
| KKS 11.1949 | 20611.1999.49 | 20611.9192.19 | 20611.9592.49 | 750 | 45 | 49,0 | - | 33 | 50 | - | 120 | 101,0 | 1½" | 1" x 12 | 3,7 |
| KKS 11.1952 | 20611.1999.52 | 20611.9192.19 | 20611.9592.52 | 750 | 45 | - | 52,0 | 33 | 50 | 3 | 120 | 101,0 | 2" | 1" x 12 | 3,75 |
Používá se pro EWA 16 1200 Nm + 1500 Nm
Pozn: Strana dostupná v komponentech (řetězové kolo, řetěz).
