- Manuální pohon pro zvedání, spouštění, nastavování a zajišťování součástí
- Kompaktní konstrukce ideální pro malé instalační prostory
- Hladký chod, samosvorné šnekové převody
- Odlévaná skříň, frézovaná jednotka šnekového převodu - částečně kalená
- Zatížitelné v tahu a tlaku
- Standardní délky zdvihu 600-1400 mm. Další zdvihy jsou možné po 200 mm. (Od délky zdvihu 1500 mm, pozor na sníženou vzpěrnou sílu)

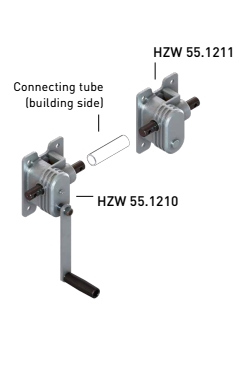

HZW 55.1210: Standardní provedení s bočním výstupem hřídelí pro synchronní spojení s pohonem HZW 55.1211 (bez samosvornosti, zdvih = 75 mm/ot) viz obrázek znázorňující tuto kombinaci. Celkové zatížení 12.000N. Propojení systému spojovací 1" trubkou DIN2440.

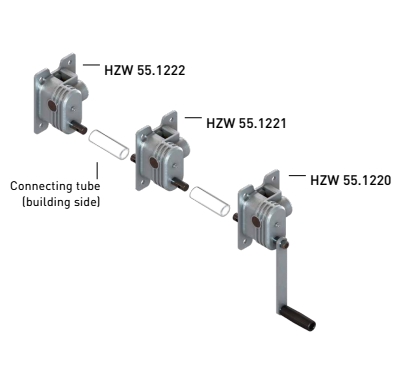

HZW 55.1220: Standardní provedení se zadním výstupem hřídele pro synchronní pohon verze HZW 55.1222. Pokud jsou v jedné řadě potřeba více než dva stojany, lze použít HZW 55.1221 (výstupní hřídel vzadu) viz obrázek znázorňující tuto kombinaci. Místo kliky má dva kulaté hladké konce hřídele. Celkové zatížení 12.000N. Propojení systému spojovací 3/4" trubkou DIN2440.

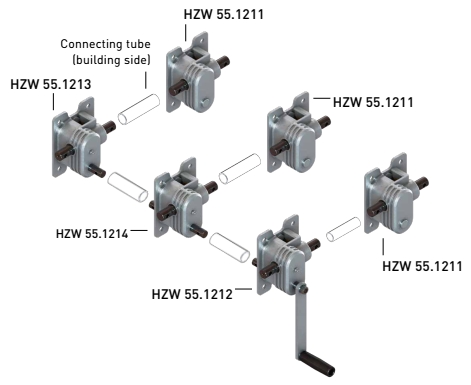

Pokud je zapotřebí více zdvižných hřebenových převodovek k rozložení zatížení na plochu, existují verze HZW 55.1212 a HZW 55.1213, viz obrázek znázorňující tuto kombinaci.
- Samosvornost v každé převodovce
- Samosvornost v převodovce s klikou
- Samosvornost u převodovek v ose kliky
Sklopná rukojeť, pozinkované provedení (Neplatí pro verzi ATEX.)
Doraz na hřebenu
Verze Atex: II 3 G Ex h IIB T3 Gc (plyn) / II 3 D Ex h IIIB T200°C Dc (prach)

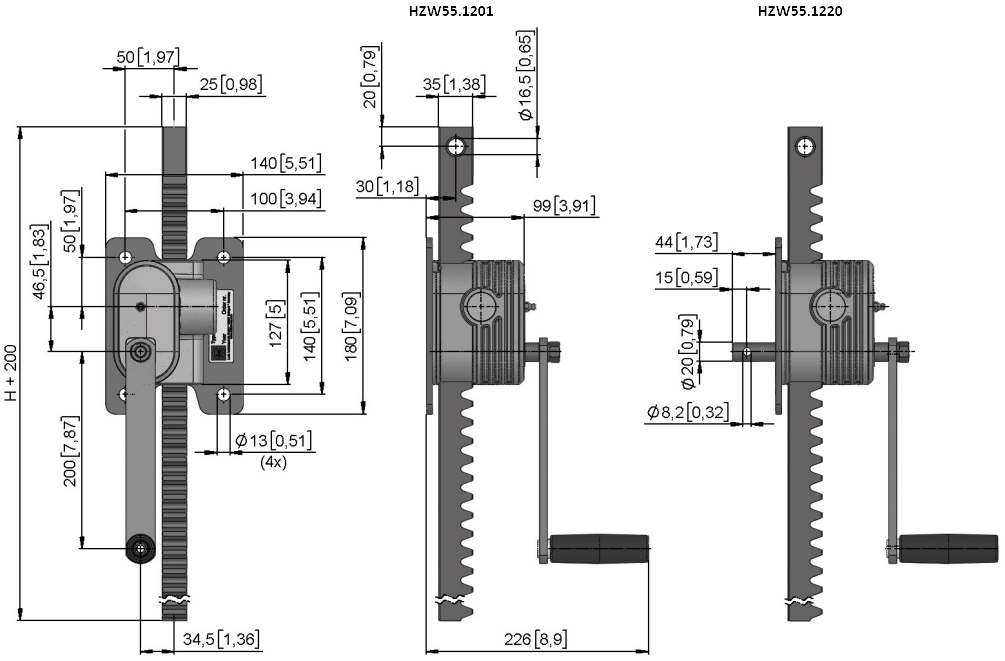

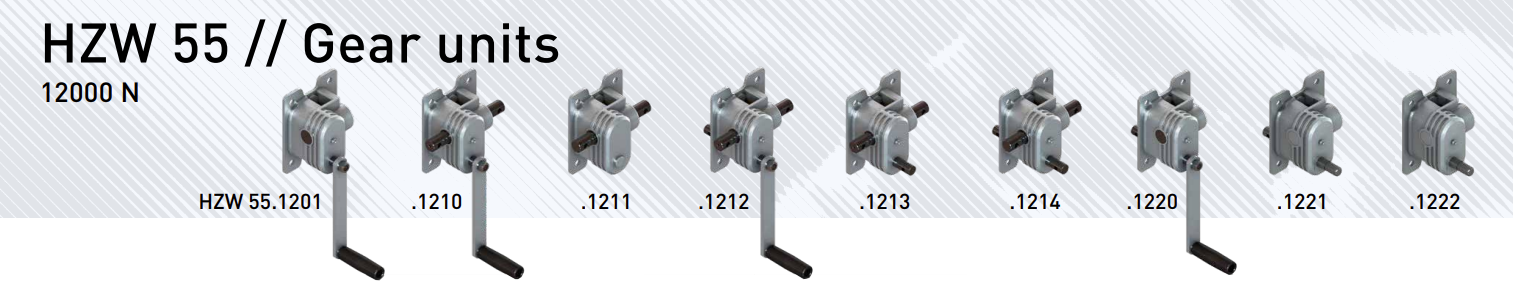

HZW 55.1201 | HZW 55.1220
| Verze | Typ č. | F | Zdvih na otáčku Hk |
FH | m | Klika |
| (N) | (mm/n) | (N) | (kg) | |||
| HZW 55.1201 | 51355.1201.00 | 12 000 | 3,6 | 180 | 4,8 | HKU 01.2001 |
| HZW 55.1201 EX | 51355.1201.0080 | 10 000 | 3,6 | 180 | 4,8 | HKU 01.2001 |
| HZW 55.1220 | 51355.1220.00 | 12 000 | 3,6 | 180 | 5,0 | HKU 01.2001 |
U těchto typů převodových jednotek je klika součástí dodávky
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg / 1m) | ||
| HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
| HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
| HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
| HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
| HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
| Možnost | |||||

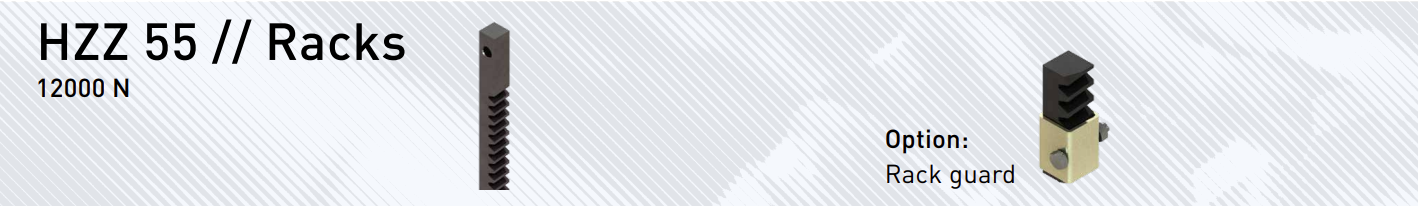

| HZZ 55.1298 - doraz | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
| Verze | Typ č. | KL | Info |
m |
| (mm) | (kg) | |||

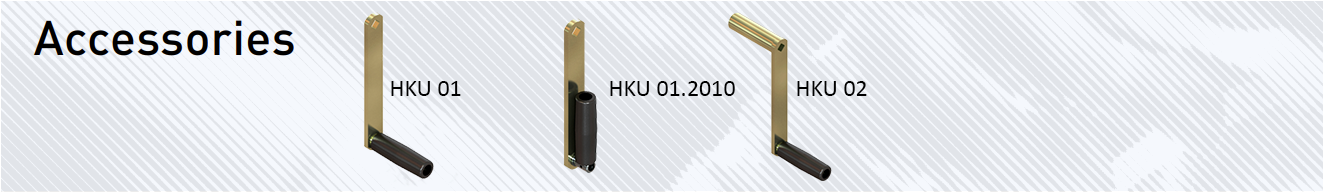

| HKU 01.2001 | 82301.2001.0001 | 200 | standardní klika s vnitřním čtyřhranem | 0,5 |
| HKU 01.2501 | 82301.2501.0001 | 250 | standardní klika s vnitřním čtyřhranem | 0,5 |
| HKU 01.3001 | 82301.3001.0001 | 300 | standardní klika s vnitřním čtyřhranem | 0,6 |
| HKU 01.2010 | 82301.2010.0001 | 200 | klika s vnitřním šestihranem - na vyžádání | 0,8 |
| HKU 02.2001 | 82302.2001.0001 | 200 | klika se sklopnou rukojetí - na vyžádání | 0,5 |
| HKU 02.2501 | 82302.2501.0001 | 250 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
| HKU 02.3001 | 82302.3001.0001 | 300 | klika se sklopnou rukojetí - na vyžádání | 0,6 |

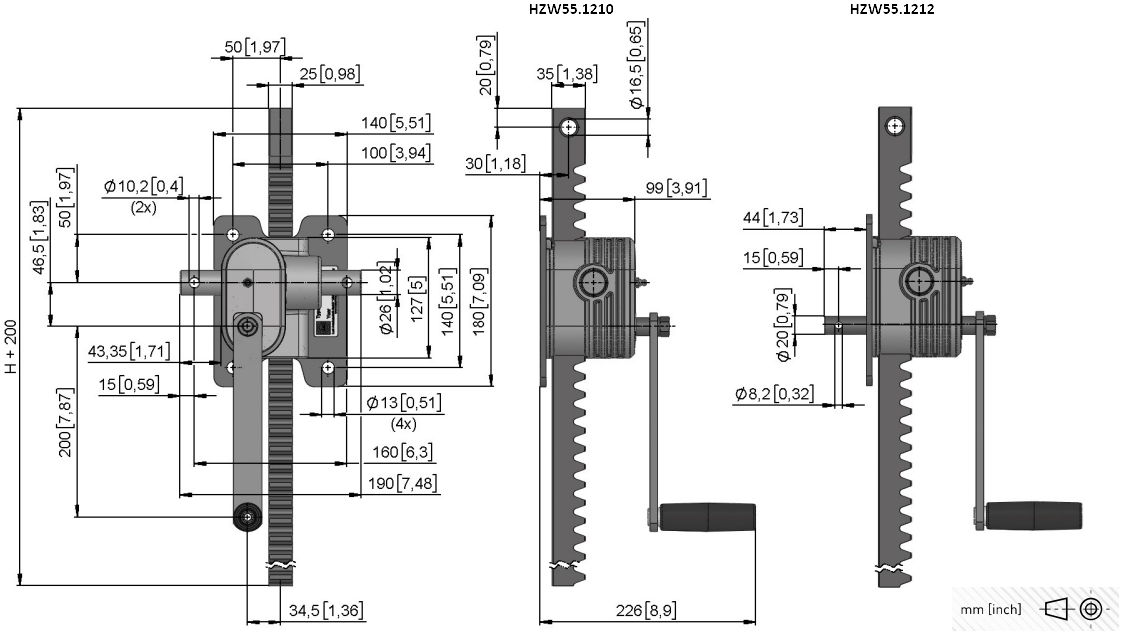

HZW 55.1210 | HZW 55.1212
| Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m | Klika |
| (N) | (mm/n) | (N) | (kg) | |||
| HZW 55.1210 | 51355.1210.00 | 12 000 | 3,6 | 180 | 5,1 | HKU 01.2001 |
| HZW 55.1212 | 51355.1212.00 | 12 000 | 3,6 | 180 | 4,9 | HKU 01.2001 |
U těchto typů převodových jednotek je klika součástí dodávky
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg / 1m) | ||
| HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
| HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
| HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
| HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
| HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
| Možnost | |||||
| HZZ 55.1298 - doraz | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
| Verze | Typ č. | KL | Info |
m |
| (mm) | (kg) | |||
| HKU 01.2001 | 82301.2001.0001 | 200 | standardní klika s vnitřním čtyřhranem | 0,5 |
| HKU 01.2501 | 82301.2501.0001 | 250 | standardní klika s vnitřním čtyřhranem | 0,5 |
| HKU 01.3001 | 82301.3001.0001 | 300 | standardní klika s vnitřním čtyřhranem | 0,6 |
| HKU 01.2010 | 82301.2010.0001 | 200 | klika s vnitřním šestihranem - na vyžádání | 0,8 |
| HKU 02.2001 | 82302.2001.0001 | 200 | klika se sklopnou rukojetí - na vyžádání | 0,5 |
| HKU 02.2501 | 82302.2501.0001 | 250 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
| HKU 02.3001 | 82302.3001.0001 | 300 | klika se sklopnou rukojetí - na vyžádání | 0,6 |

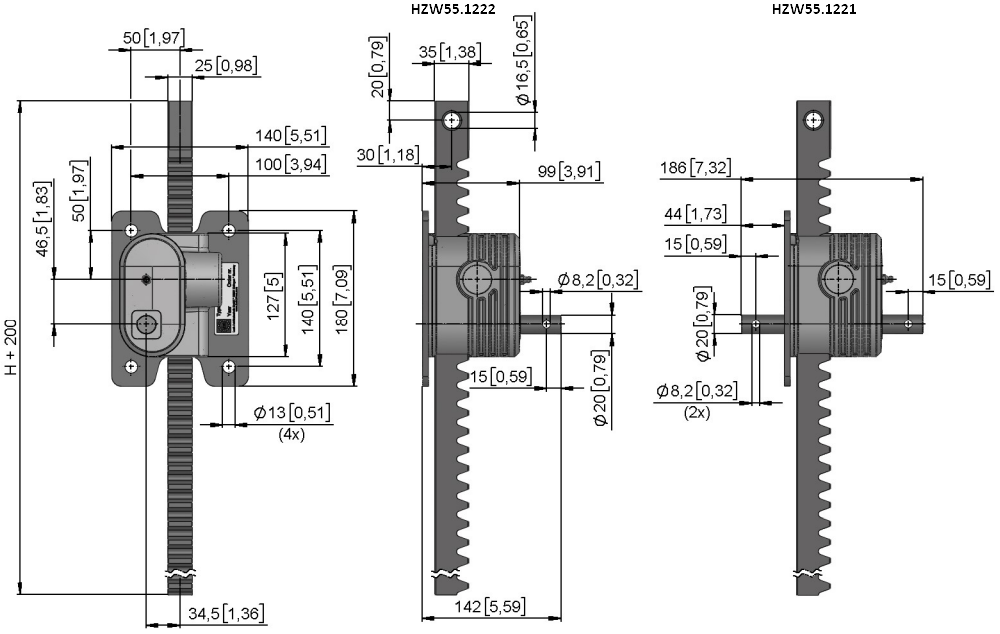

HZW 55.1222 | HZW 55.1221
| Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m |
| (N) | (mm/n) | (N) | (kg) | ||
| HZW 55.1221 | 51355.1221.00 | 12 000 | 3,6 | 180 | 4,5 |
| HZW 55.1222 | 51355.1222.00 | 12 000 | 3,6 | 180 | 4,3 |
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg / 1m) | ||
| HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
| HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
| HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
| HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
| HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
| Možnost | |||||
| HZZ 55.1298 - doraz | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.

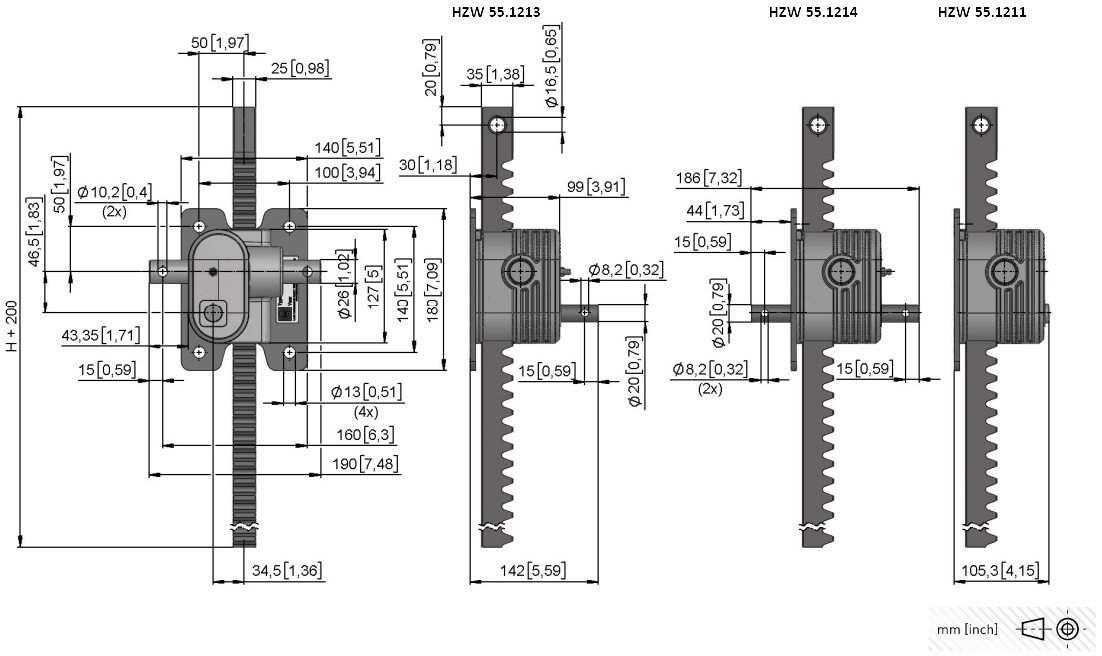

HZW 55.1213 | HZW 55.1214 | HZW 55.1211
| Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m |
| (N) | (mm/n) | (N) | (kg) | ||
| HZW 55.1211 | 51355.1211.00 | 12 000 | 75,4 | - | 3,0 |
| HZW 55.1213 | 51355.1213.00 | 12 000 | 3,6 | 180 | 4,2 |
| HZW 55.1214 | 51355.1214.00 | 12 000 | 3,6 | 180 | 4,4 |
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg / 1m) | ||
| HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
| HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
| HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
| HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
| HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
| Možnost | |||||
| HZZ 55.1298 | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
