- Manuální pohon pro zvedání, spouštění, nastavování a zajišťování součástí
- Kompaktní konstrukce ideální pro malé instalační prostory
- Hladký chod, samosvorný šnekový převod
- Hliníková skříň převodovky, frézované součásti převodovky z oceli
- Zatížitelné v tahu a tlaku
- Standardní délka zdvihu 200-800 mm. Jiné délky zdvihu na vyžádání.

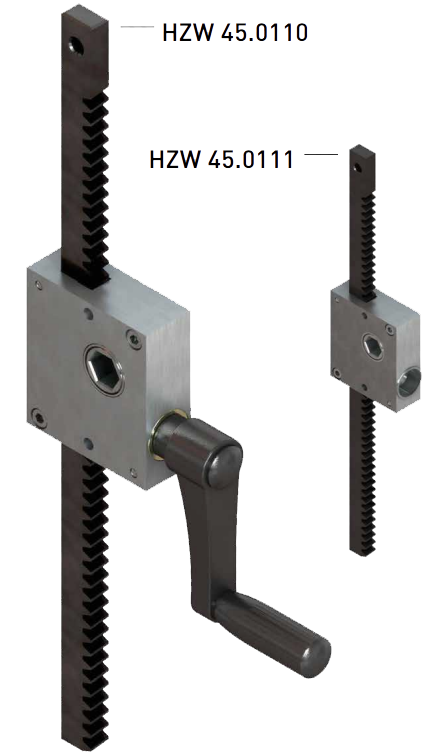

HZW 45.0111: lze řídit synchronně s HZW 45.0110. Verze HZW 45.0111 (bez samosvornosti). Celkové zatížení 1000 N. Propojení systému pomocí šestihranného profilu 17mm
Doraz na hřebenu

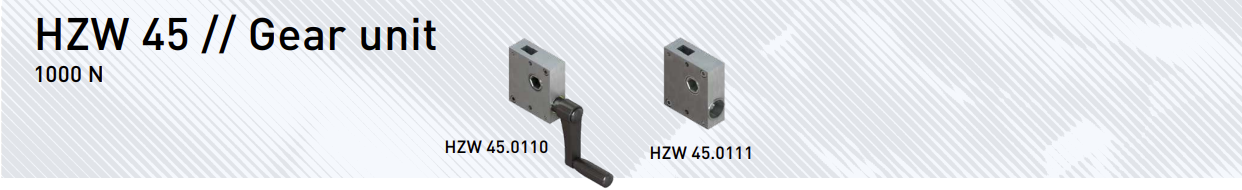

| Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m | Klika |
| (N) | (mm/n) | (N) | (kg) | |||
| HZW 45.0110 | 51145.0110.00 | 1 000 | 7,85 | 75 | 1,4 | HKU 01.0845 |
| HZW 45.0111 | 51145.0111.00 | 1 000 | 117,8 | - | 1,2 | - |
U převodových jednotek HZW 45.0110 je klika součástí dodávky
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg / 1m) | ||

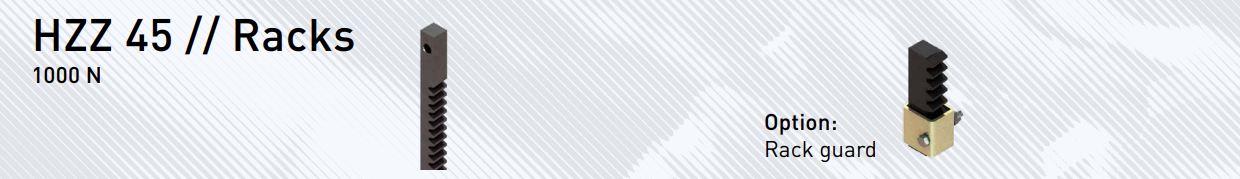

| HZZ 45.0102 | 51145.0197.02 | 1 000 | 200 | 350 | 0,7 |
| HZZ 45.0104 | 51145.0197.04 | 1 000 | 400 | 550 | 0,9 |
| HZZ 45.0106 | 51145.0197.06 | 1 000 | 600 | 750 | 1,2 |
| HZZ 45.0108 | 51145.0197.08 | 1 000 | 800 | 950 | 1,5 |
| Možnost | |||||
| HZZ 45.0198 - doraz | 51145.0197.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
