- Robustní manuální pohon s výstupy na hřídel na obou stranách
- Odlévaná skříň, frézovaná, samosvorná šneková převodovka
- Převodové jednotky z kalené oceli

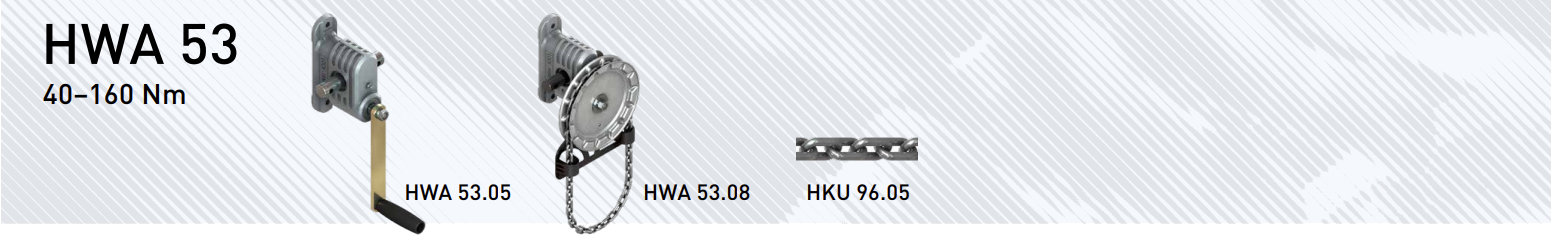

- K dispozici ve čtyřech různých verzích: HWA 53.05 | HWA 53.08 | HWA 53.10 | HWA 53.20
Ruční klika se sklopnou rukojetí.
| Verze | Typ č. | T | i | FH | a | m |
| (Nm) | (N) | (mm) | (kg) | |||

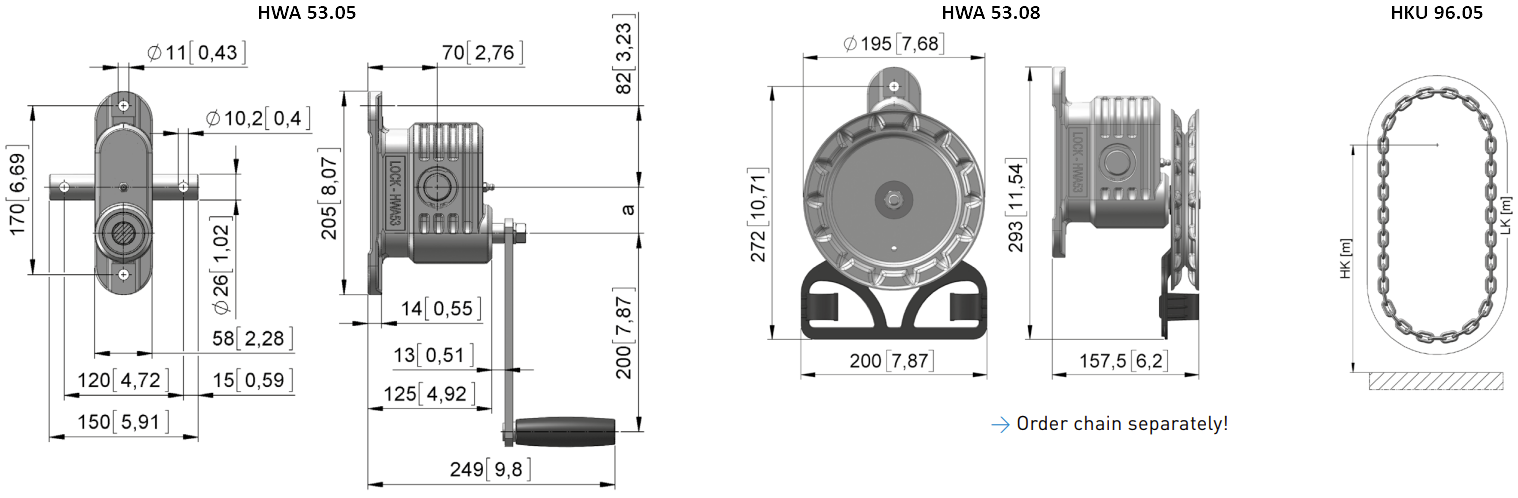

| HWA 53.05 | ||||||
| HWA 53.0504 | 52105.0401.06 | 40 | 9 : 1 | 90 | 40,0 | 4,6 |
| HWA 53.0508 | 52105.0801.06 | 80 | 14 : 1 | 150 | 40,0 | 4,6 |
| HWA 53.0512 | 52105.1201.06 | 120 | 18 : 1 | 130 | 46,5 | 4,8 |
| HWA 53.0516 | 52105.1601.06 | 160 | 22 : 1 | 150 | 46,5 | 4,8 |
| HWA 53.08 | ||||||
| HWA 53.0804 | 52108.0401.06 | 40 | 9 : 1 | 225 | 40,0 | 4,7 |
| HWA 53.0808 | 52108.0801.06 | 80 | 14 : 1 | 360 | 40,0 | 4,7 |
| HWA 53.0812 | 52108.1201.06 | 120 | 18 : 1 | 315 | 46,5 | 4,9 |
| HWA 53.0816 | 52108.1601.06 | 160 | 22 : 1 | 455 | 46,5 | 4,9 |
| Verze | Typ č. | HK | délka řetězu LK |
Info |
m |
| (ca. m) | (m) | (kg) | |||
| HKU 96.0502 | 82396.6605.02 | 1,50 | 2,00 | Článkový řetěz pro ruční ovládání | 1,0 |
| HKU 96.0504 | 82396.6605.04 | 2,50 | 4,00 | Článkový řetěz pro ruční ovládání | 2,0 |
| HKU 96.0506 | 82396.6605.06 | 3,50 | 6,00 | Článkový řetěz pro ruční ovládání | 3,0 |
| HKU 96.0507 | 82396.6605.07 | 4,20 | 7,50 | Článkový řetěz pro ruční ovládání | 3,8 |
| HKU 96.0509 | 82396.6605.09 | 5,00 | 9,00 | Článkový řetěz pro ruční ovládání | 4,5 |
| Verze | Typ č. | T | i | FH | a | m |
| (Nm) | (N) | (mm) | (kg) | |||

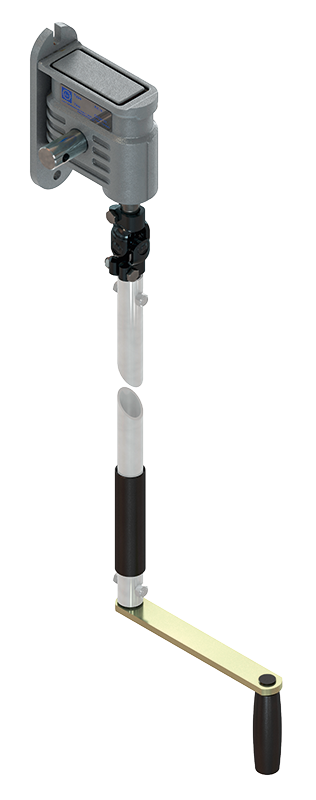

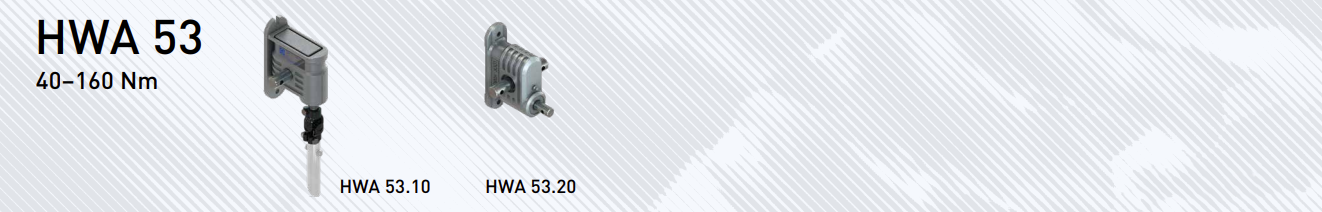

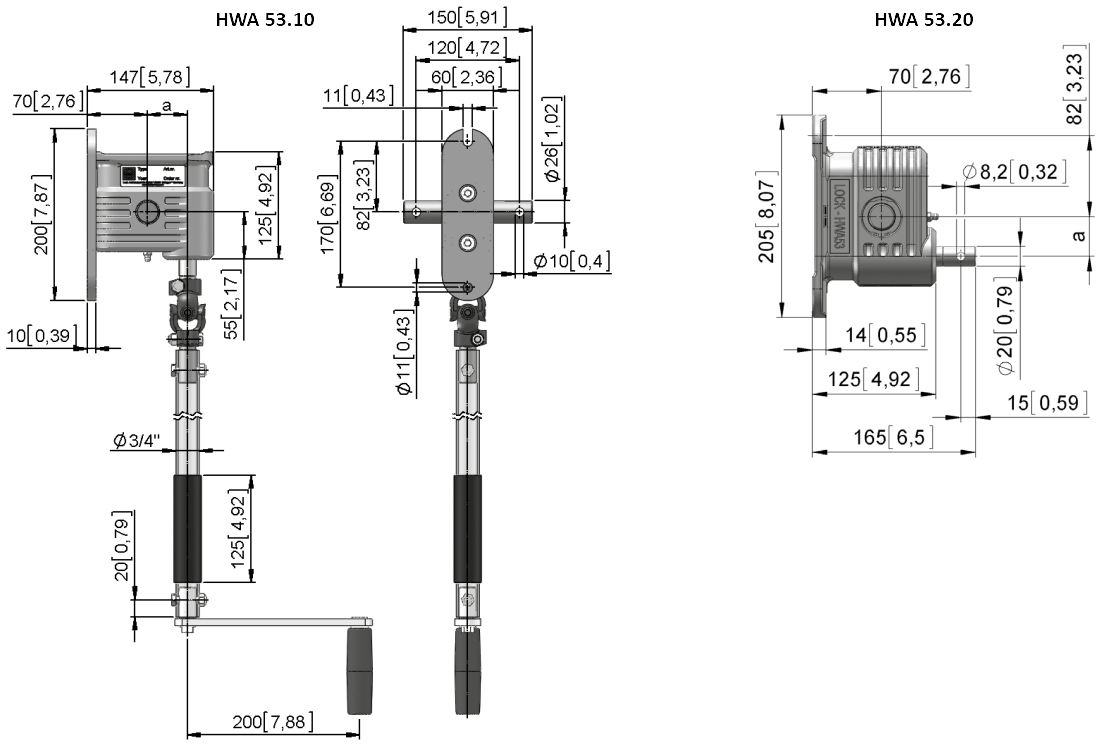

| HWA 53.10 | ||||||
| HWA 53.1012 | 52110.1201.06 | 90 | 18 : 1 | 130 | 46,5 | 4,8 |
| HWA 53.1016 | 52110.1601.06 | 120 | 22 : 1 | 150 | 46,5 | 4,8 |
| HWA 53.20 | ||||||
| HWA 53.2004 | 52120.0401.06 | 40 | 9 : 1 | - | 40,0 | 4,1 |
| HWA 53.2008 | 52120.0801.06 | 80 | 14 : 1 | - | 40,0 | 4,1 |
| HWA 53.2012 | 52120.1201.06 | 120 | 18 : 1 | - | 46,5 | 4,3 |
| HWA 53.2016 | 52120.1601.06 | 160 | 22 : 1 | - | 46,5 | 4,3 |

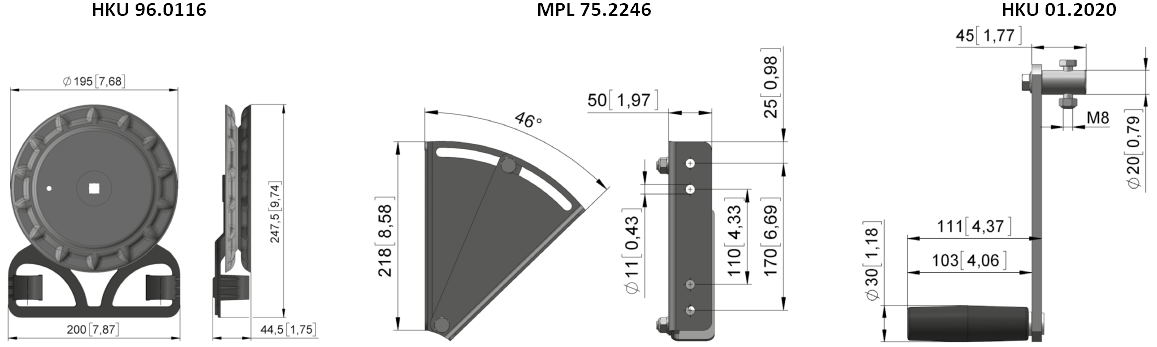

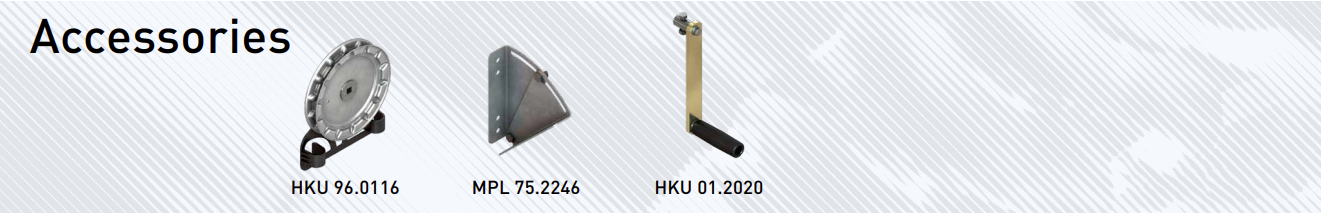

| Verze | Typ č. | KL | Info | m |
| (m) | (kg) | |||
| HKU 96.0116 | 82396.0101.16 | - | Ruční řetězové kolo | 0,8 |
| MPL 75.2246 | 82575.2246.01 | - | Montážní deska | 1,2 |
| HKU 01.2020 | 82301.2020.0001 | 200 | ovládací klika | 0,6 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
