- Řetězový ruční pohon pro ovládání horních hřídelí až do délky 60 metrů
- Pozinkovany pohon se samosvornou šnekovou převodovkou a válečkovým řetězem
- Pro trubku 1" (33,7 x 3,25mm) dle DIN 2440
- Převodové poměry 16:1 a 8:1
- Provedení se dvěma dutými hřídeli 1:1 bez samosvornosti
Ruční klika se sklopnou rukojetí.

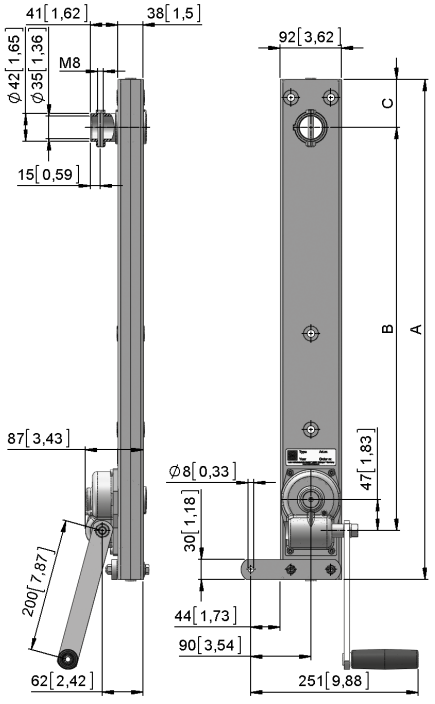

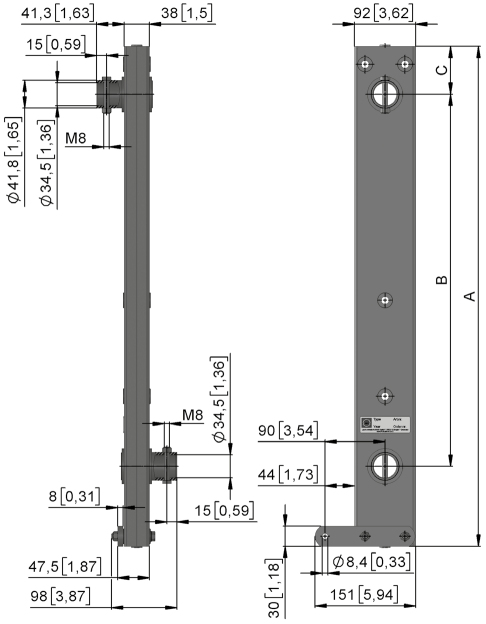

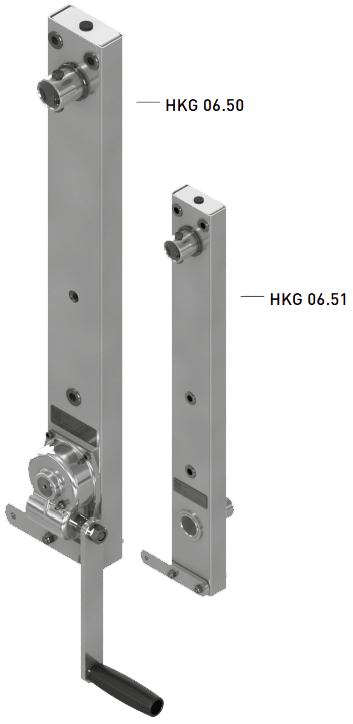

HKG 06.50 s integrovanou převodovkou (i=16) | HKG 06.58 s integrovanou převodovkou (i=8) | HKG 06.51 s dutou hřídelí (i=1)
| Verze | Typ č. | A | B |
T |
i | FH |
C | m |
| (mm) | (mm) | (Nm) | (N) | (mm) | (kg) | |||
| HKG 06.5007 | 52160.0650.07 | 750 | 604 | 60 | 16 : 1 | 95 | 72 | 7,8 |
| HKG 06.5107 | 52160.0651.07 | 750 | 608 | 60 | 1 : 1 | - | 72 | 5,1 |
| HKG 06.5010 | 52160.0650.10 | 1 000 | 858 | 60 | 16 : 1 | 95 | 68 | 9,2 |
| HKG 06.5110 | 52160.0651.10 | 1 000 | 862 | 60 | 1 : 1 | - | 68 | 6,5 |
| HKG 06.5012 | 52160.0650.12 | 1 250 | 1 112 | 60 | 16 : 1 | 95 | 64 | 10,6 |
| HKG 06.5015 | 52160.0650.15 | 1 500 | 1 366 | 60 | 16 : 1 | 95 | 60 | 12,0 |
| HKG 06.5017 | 52160.0650.17 | 1 750 | 1 607 | 60 | 16 : 1 | 95 | 69 | 13,4 |
| HKG 06.5115 | 52160.0651.15 | 1 500 | 1 320 | 60 | 1 : 1 | - | 60 | 9,2 |
| HKG 06.5815 | 52160.0458.15 | 1 500 | 1 366 | 40 | 8 : 1 | 130 | 60 | 10,8 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
