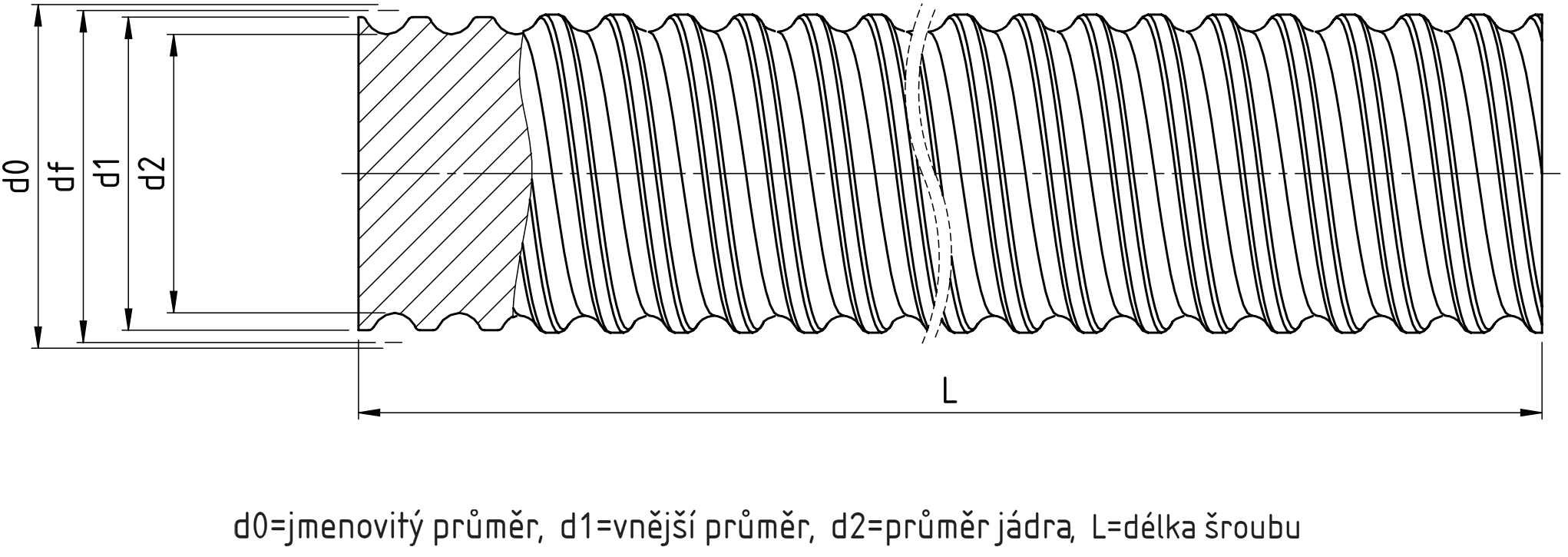

Rozměry kluzných šroubů série GGS:

Označení	Úhel sklonu	Účinnost	Průměr	Stoupání	Rozměry (mm)				Hmotnost	Moment setrvačnosti
Označení	Úhel sklonu	Účinnost	d (mm)	P (mm)	d₀	d₁h₁₁	d₂	_{L max.}	(kg / m)	*(kgm²/ m)**
GGS-1204	pravý	0,54	12	4	12	11,5	9,8	2000	0,75	1,13 x 10^-5
GGS-1205	pravý	0,59	12	5	12	11,45	9,6	2000	0,75	1,13 x 10^-5
GGS-1210 P5	pravý	0,74	12	10	12	10,9	9,38	2000	0,75	1,13 x 10^-5
GGS-1605	pravý	0,52	16	5	16	15,5	12,9	6000	1,26	3,21 x 10^-5
GGS-1610 P5	pravý	0,68	16	10	16	15,4	13,0	6000	1,26	3,21 x 10^-5
GGS-1616 P8	pravý	0,76	16	16	16	15,05	12,65	6000	1,26	3,21 x 10^-5
GGS-1640 P10	pravý	0,81	16	40	16	15	12,6	6000	1,26	3,21 x 10^-5
GGS-2005	pravý	0,46	20	5	20	19,5	16,9	6000	2,04	8,46 x 10^-5
GGS-2020 P5	pravý	0,76	20	20	20	19,5	16,9	6000	2,04	8,46 x 10^-5
GGS-2050 P10	pravý	0,81	20	50	20	19,1	16,5	6000	2,04	8,46 x 10^-5
GGS-2505	pravý	0,4	25	5	25	24,5	21,9	6000	3,33	2,25 x 10^-4
GGS-2510 P5	pravý	0,57	25	10	25	24,5	21,9	6000	3,33	2,25 x 10^-4
GGS-2520 P5	pravý	0,72	25	20	25	24,6	22,0	6000	3,33	2,25 x 10^-4
GGS-2525 P5	pravý	0,75	25	25	25	24,5	22,0	6000	3,33	2,25 x 10^-4
GGS-2550 P10	pravý	0,82	25	50	25	24,1	21,5	6000	3,33	2,25 x 10^-4
GGS-3205	pravý	0,34	32	5	32	31,5	28,9	6000	5,63	6,43 x 10^-4
GGS-3210	pravý	0,51	32	10	32	32,7	27,3	6000	5,63	6,43 x 10^-4
GGS-3220 P10	pravý	0,67	32	20	32	31,7	27,9	6000	5,63	6,43 x 10^-4
GGS-3240 P10	pravý	0,78	32	40	32	30,9	28,3	6000	5,63	6,43 x 10^-4
GGS-3260 P10	pravý	0,82	32	60	32	30,9	28,3	6000	5,63	6,43 x 10^-4
GGS-4005	pravý	0,29	40	5	40	39,5	36,9	6000	9,01	1,65 x 10^-3
GGS-4010	pravý	0,46	40	10	40	39,5	34,1	6000	8,35	1,41 x 10^-3
GGS-4020 P10	pravý	0,62	40	20	40	39,7	35,9	6000	9,01	1,65 x 10^-3
GGS-4040 P10	pravý	0,75	40	40	40	38,9	36,3	6000	9,01	1,65 x 10^-3
