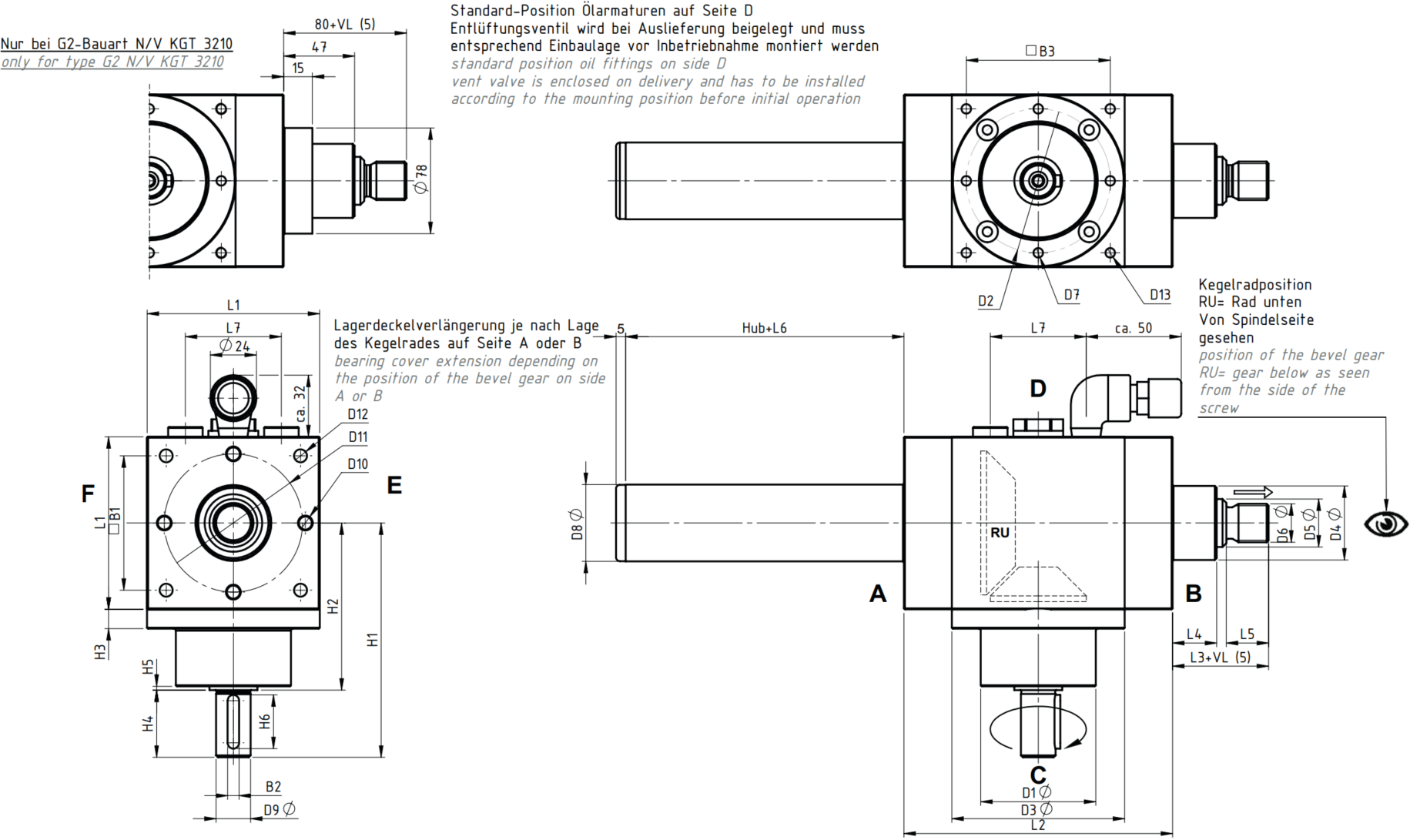

| Velikost | Rozměry (mm) | ||||||||||||||||||
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | B2 |
B3 | H1 | H2 | H3 | H4 | H5 | H6 | D1 | D2 | D3 h7 |
|
| G 1 | 90 | 140 | 50 | 23 | 22 | 70 | 50 | - | 6 | - | 122 | 87 | 10 | 35 | 2 | 25 | 60 | 75 | 89 |
| G 2 | 140 | 190 | 65 | 32 | 29 | 100 | 90 | 113 | 10 | 110 | 180 | 130 | 13 | 50 | 2 | 45 | 90 | 115 | 135 |
| G 3 | 230 | 295 | 95 | 40 | 48 | 110 | 180 | - | 16 / 121) | 180 | 305 / 3101) | 215 / 2301) | 17,5 | 90 / 801) | 2 / 3,51) | 80 / 631) | 150 / 1201) | 200 | 225 |
| Velikost | Rozměry (mm) | |||||||||
| D4 | D5 |
D6 |
D7 x L8 |
D8 | D9 j6 |
D10 | D11 | D12 | D13 | |
| G 1 | 39 | T24x5 / K2505 | M18 / M202) | M8x10 | 40x40 | 18 / 121) | M10 | 72 | - | - |
| G 2 | 60 | T40x7 / K4005 | M30 / M202) | M10x15 | 65x65 | 32 / 281) | - | - | M12 | M10 |
| G 3 | 90 | T60x9 / K6310 | M48x22) | M16x20 | 90x90 | 55 / 401) | M20 | 180 | - | M16 |
1) první rozměr pro převodový poměr 2:1, druhý rozměr pro převodový poměr 3:1
2) první rozměr pro trapézový šroub, druhý rozměr pro kulový šroub
| Velikost zdvižné převodovky | G1 | G2 | G3 | ||
| Maximální zdvižná síla / (kN) * |
20,5 | 44,5 | 117 | ||
| Průměr a stoupání trapézového šroubu | 24x5 | 40x7 | 60x9 | ||
| Účinnost šroubu / (%) | 43 | 38 | 33 | ||
| Účinnost ozubení / (%) | 86 | 88 | 89 | ||
| Maximální hnací moment / (Nm) | 50 | 175 | 1600 | ||
| Zdvih na otáčku | Rychlá 2:1 | 2,5 | 3,5 | 4,5 | |
| Zdvih na otáčku | Pomalá 3:1 | 1,6 | 2,3 | 3 | |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
| Velikost zdvižné převodovky | G1 | G2 | G2 | G3 | ||
| Maximální zdvižná síla / (kN) * |
12 | 33 | 23,5 | 76 | ||
| Průměr a stoupání kuličkového šroubu | 25x5 | 32x10 | 40x5 | 63x10 | ||
| Účinnost šroubu / (%) | 73 | 75 | 75 | 76 | ||
| Účinnost ozubení / (%) | 86 | 88 | 88 | 89 | ||
| Maximální hnací moment / (Nm) | 50 | 175 | 175 | 1600 | ||
| Zdvih na otáčku | Rychlá 2:1 | 2,5 | 5 | 2,5 | 5 | |
| Zdvih na otáčku | Pomalá 3:1 | 1,6 | 3,33 | 1,6 | 3,33 | |
| Maximální zdvižná rychlost při 3000 ot. / min |
Rychlá 2:1 | 7,5 | 15 | 7,5 | 15 | |
| Maximální zdvižná rychlost při 3000 ot. / min | Pomalá 3:1 | 5,01 | 10 | 4,99 | 9,99 | |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
| Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem | ||
| G1 | G2 | G3 |
| 24x5 | 40x7 | 60x9 |
| 24x10 P5 | 40x14 P7 | 60x12 |
| Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem | ||
| G1 | G2 | G3 |
| 2020 | 3210 | 5020 |
| 2505 | 4005 | 6310 |
| 4010 | ||
| 4040 | ||
