- Extrémně tichá, samosvorná dvojitá šneková převodovka s integrovaným ovládáním koncového spínače a s dlouhou životností, bez nutnosti údržby
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky)

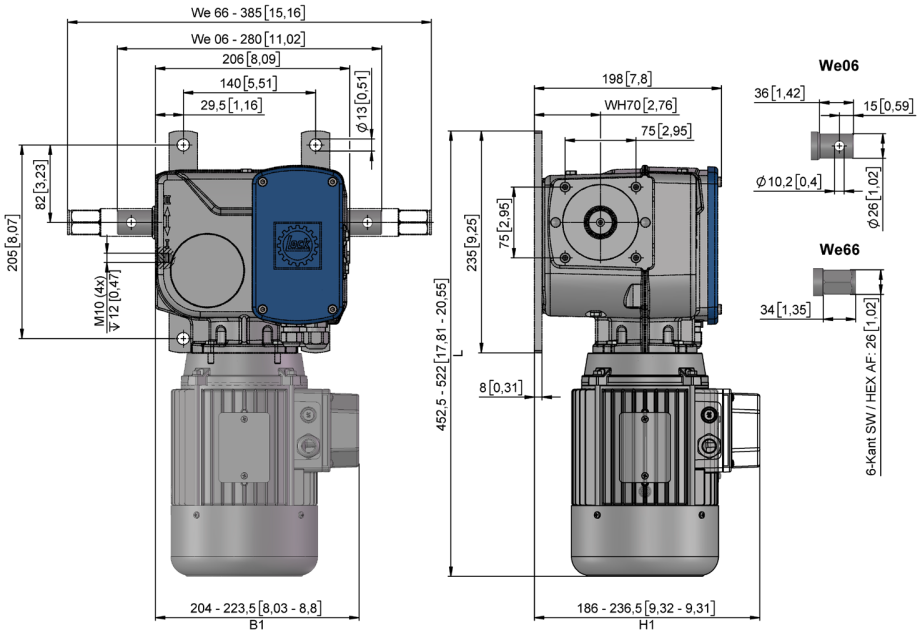

- Standardní montáž s držáky s osovou vzdáleností 70 mm nebo volitelně 60 mm
- Ovládání koncového spínače včetně pomocného koncového spínače prostřednictvím řídicí jednotky LSC 40 AC/DC. Volitelný mechanický koncový spínač END 20 pro až 580 otáček hřídele
- Vysoce kvalitní motory dostupné v široké škále napětí
- Předem zapojené jednofázové motory dodávané s napájecím kabelem a tepelnou ochranou proti přetížení
- Okolní teplota -5 °C až +60 °C, verze A60 pro aplikace při nízkých teplotách pod -5 °C
- Třída ochrany IP55
- Pracovní cyklus S3-40 %
- Zaměnitelné s EWA 10/12

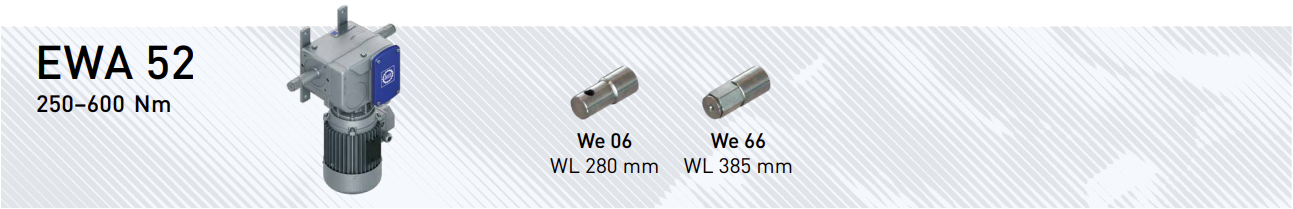

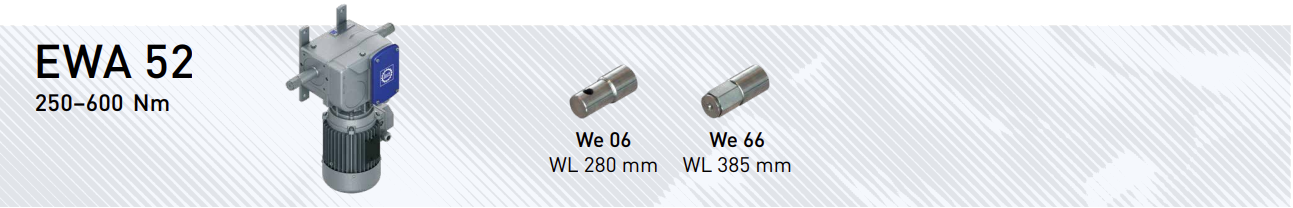

| Verze | We 06 | We 66 | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 400 V 3~, 50 Hz | ||||||||
| EWA 52.1509 | 12528.1509.12 | 12528.1509.32 | 150 | 8,8 | 1,30 | 0,70 | 27 | 27,7 |
| EWA 52.2501 | 12528.2501.12 | 12528.2501.32 | 250 | 1,6 | 1,00 | 0,43 | 27,7 | 28,4 |
| EWA 52.2503 | 12528.2503.12 | 12528.2501.32 | 250 | 3,2 | 1,10 | 0,47 | 27,7 | 28,4 |
| EWA 52.2505 | 12528.2505.12 | 12528.2505.32 | 250 | 4,4 | 1,20 | 0,52 | 27,7 | 28,4 |
| EWA 52.2509 | 12528.2509.12 | 12528.2509.32 | 250 | 8,8 | 2,20 | 1,14 | 28,3 | 29 |
| EWA 52.3503 | 12528.3503.12 | 12528.3503.32 | 350 | 3,2 | 1,50 | 0,86 | 27,7 | 28,4 |
| EWA 52.3505 | 12528.3505.12 | 12528.3505.32 | 350 | 4,4 | 1,60 | 0,92 | 27,7 | 28,4 |
| EWA 52.4501 | 12528.4501.12 | 12528.4501.32 | 450 | 1,6 | 1,10 | 0,47 | 27,7 | 28,4 |
| EWA 52.4503 | 12528.4503.12 | 12528.4503.32 | 450 | 3,2 | 1,65 | 0,95 | 27,7 | 28,4 |
| EWA 52.4505 | 12528.4505.12 | 12528.4505.32 | 450 | 4,4 | 1,80 | 1,04 | 27,7 | 28,4 |
| EWA 52.4509 | - | 12528.4509.32 | 450 | 8,8 | 2,75 | 1,42 | - | 29 |
| EWA 52.6003 | - | 12528.6003.32 | 600 | 3,2 | 1,80 | 1,04 | - | 28,4 |
| EWA 52.6005 | - | 12528.6005.32 | 600 | 4,4 | 2,20 | 1,27 | - | 28,4 |
| 230 V 1~, 50 Hz | ||||||||
| EWA 52.2501 | 12528.2501.11 | 12528.2501.31 | 250 | 1,6 | 2,90 | 0,64 | 28 | 28,7 |
| EWA 52.2503 | 12528.2503.11 | 12528.2503.31 | 250 | 3,2 | 3,20 | 0,71 | 28 | 28,7 |
| EWA 52.2505 | 12528.2505.11 | 12528.2505.31 | 250 | 4,4 | 3,50 | 0,77 | 28 | 28,7 |
| EWA 52.3503 | 12528.3503.11 | 12528.3503.31 | 350 | 3,2 | 4,70 | 0,96 | 28,8 | 29,5 |
| EWA 52.3505 | 12528.3505.11 | 12528.3505.31 | 350 | 4,4 | 5,00 | 1,02 | 28,8 | 29,5 |
| EWA 52.4501 | 12528.4501.11 | 12528.4501.31 | 450 | 1,6 | 3,20 | 0,71 | 28,8 | 29,5 |
| EWA 52.4503 | 12528.4503.11 | 12528.4503.31 | 450 | 3,2 | 4,90 | 1,00 | 28,8 | 29,5 |
| Verze | We 06 | We 66 | T | T | n |
I | P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (in.-lb) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 120 V, 1~, 60 Hz | |||||||||
| EWA 52.2501 | 12528.2501.13 | - | 0250 | 2200 | 1,6 | 7,00 | 0,75 | 28,6 | - |
| EWA 52.2503 | 12528.2503.13 | - | 0250 | 2200 | 3,9 | 7,80 | 0,81 | 28,6 | - |
| 240 V, 1~, 60 Hz | |||||||||
| EWA 52.2501 | 12528.2501.14 | - | 0250 | 2200 | 2,0 | 3,4 | 0,78 | 28,8 | - |
| EWA 52.2503 | 12528.2503.14 | - | 0250 | 2200 | 3,8 | 3,80 | 0,87 | 28,8 | - |
| EWA 52.2505 | 12528.2505.14 | - | 0250 | 2200 | 4,4 | 4,25 | 0,97 | 28,8 | - |
| EWA 52.3503 | 12528.3503.14 | 12528.3503.34 | 0350 | 3100 | 3,8 | 4,70 | 1,07 | 28,8 | 29,5 |
| EWA 52.3505 | - | 12528.3505.34 | 0350 | 3100 | 5,2 | 4,85 | 1,14 | - | 29,5 |
| EWA 52.4503 | 12528.4503.14 | 12528.4503.34 | 0450 | 4000 | 3,8 | 4,85 | 1,14 | 28,8 | 29,5 |
| 208 V, 3~, 60 Hz | |||||||||
| EWA 52.2501 | 12528.2501.15 | - | 0250 | 2200 | 2,0 | 1,75 | 0,56 | 27,2 | - |
| EWA 52.2503 | 12528.2503.15 | - | 0250 | 2200 | 3,8 | 2,10 | 0,67 | 27,2 | - |
| EWA 52.2505 | 12528.2505.15 | - | 0250 | 2200 | 4,4 | 2,40 | 0,76 | 27,2 | - |
| EWA 52.3503 | 12528.3503.15 | 12528.3503.35 | 0350 | 3100 | 3,8 | 2,50 | 0,79 | 27,2 | 27,9 |
| EWA 52.3505 | - | 12528.3505.35 | 0350 | 3100 | 4,4 | 3,10 | 0,98 | - | 27,9 |
| EWA 52.4503 | 12528.4503.15 | 12528.4503.35 | 0450 | 4000 | 3,8 | 2,85 | 0,90 | 27,2 | 27,9 |
| EWA 52.4505 | - | 12528.4505.35 | 0450 | 4000 | 4,4 | 3,80 | 1,13 | - | 29,2 |
| EWA 52.6003 | - | 12528.6003.35 | 0600 | 5300 | 3,8 | 3,70 | 1,09 | - | 29,2 |
| 480 V, 3~, 60 Hz | |||||||||
| EWA 52.2503 | 12528.2503.16 | - | 0250 | 2200 | 3,2 | 1,45 | 0,78 | 27,2 | - |
| EWA 52.2505 | 12528.2505.16 | - | 0250 | 2200 | 4,4 | 1,50 | 0,81 | 27,2 | - |
| EWA 52.3503 | 12528.3503.16 | 12528.3503.36 | 0350 | 3100 | 3,2 | 1,50 | 0,81 | 27,2 | 27,9 |
| EWA 52.3505 | - | 12528.3505.36 | 0350 | 3100 | 4,4 | 1,65 | 0,89 | - | 27,9 |
| EWA 52.4503 | 12528.4503.16 | 12528.4503.36 | 0450 | 4000 | 3,2 | 1,60 | 0,86 | 27,2 | 27,9 |
| EWA 52.4505 | - | 12528.4505.36 | 0450 | 4400 | 4,4 | 2,45 | 1,59 | - | 29,2 |
| EWA 52.6003 | - | 12528.6003.36 | 0600 | 5300 | 3,2 | 2,30 | 1,49 | - | 29,2 |
| EWA 52.6005 | - | 12528.6005.36 | 0600 | 5300 | 4,4 | 2,65 | 1,72 | - | 29,2 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
