- Extrémně tichá, samosvorná dvojitá šneková převodovka s integrovaným ovládáním koncového spínače a s dlouhou životností, bez nutnosti údržby
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky)
- Standardní montáž s držáky s osovou vzdáleností 70 mm nebo volitelně 60 mm
- Ovládání koncového spínače včetně pomocného koncového spínače prostřednictvím řídicí jednotky LSC 40 AC/DC. Volitelný mechanický koncový spínač END 20 pro až 580 otáček hřídele
- Vysoce kvalitní motory dostupné v široké škále napětí
- Předem zapojené jednofázové motory dodávané s napájecím kabelem a tepelnou ochranou proti přetížení
- Okolní teplota -5 °C až +60 °C, verze A60 pro aplikace při nízkých teplotách pod -5 °C
- Třída ochrany IP55
- Pracovní cyklus S3-40 %
- Zaměnitelné s EWA 10/12

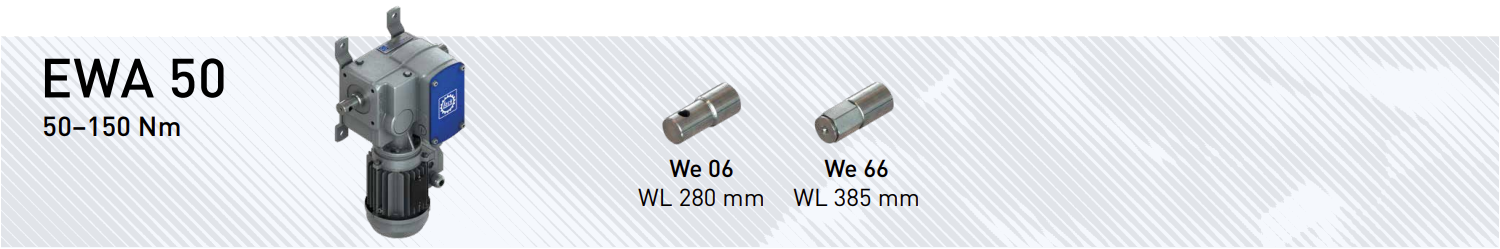

| Verze | We 06 | We 66 | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 400 V 3~, 50 Hz | ||||||||
| EWA 50.0503 | 12508.0503.12 | 12508.0503.32 | 50 | 2,6 | 0,40 | 0,19 | 18,4 | 19,1 |
| EWA 50.0505 | 12508.0505.12 | 12508.0505.32 | 50 | 4,5 | 0,45 | 0,22 | 18,4 | 19,1 |
| EWA 50.0903 | 12508.0903.12 | 12508.0903.32 | 90 | 2,6 | 0,45 | 0,23 | 18,4 | 19,1 |
| EWA 50.0905 | 12508.0905.12 | 12508.0905.32 | 90 | 4,5 | 0,90 | 0,33 | 18,4 | 19,1 |
| EWA 50.1503 | 12508.1503.12 | 12508.1503.32 | 150 | 2,6 | 0,90 | 0,39 | 18,4 | 19,1 |
| EWA 50.1505 | 12508.1505.12 | 12508.1505.32 | 150 | 4,5 | 0,94 | 0,46 | 18,4 | 19,1 |
| 230 V 1~, 50 Hz | ||||||||
| EWA 50.0503 | 12508.0503.11 | 12508.0503.31 | 50 | 2,6 | 1,40 | 0,30 | 18,6 | 19,3 |
| EWA 50.0505 | 12508.0505.11 | 12508.0505.31 | 50 | 4,5 | 1,50 | 0,32 | 18,6 | 19,3 |
| EWA 50.0903 | 12508.0903.11 | 12508.0903.31 | 90 | 2,6 | 1,50 | 0,32 | 18,6 | 19,3 |
| EWA 50.0905 | 12508.0905.11 | 12508.0905.31 | 90 | 4,5 | 1,70 | 0,38 | 19,4 | 20,1 |
| EWA 50.1503 | 12508.1503.11 | 12508.1503.31 | 150 | 2,6 | 1,70 | 0,34 | 19,4 | 20,1 |
| EWA 50.1505 | 12508.1505.11 | 12508.1505.31 | 150 | 4,5 | 2,80 | 0,62 | 19,5 | 20,2 |
| 380 V 3~, 50 Hz, CCC | ||||||||
| EWA 50.0503 | - | 12508.0503.3705 | 50 | 2,6 | 0,60 | 0,24 | 19,3 | - |
| EWA 50.0505 | - | 12508.0505.3705 | 50 | 4,5 | 0,60 | 0,25 | 19,3 | - |
| EWA 50.0903 | - | 12508.0903.3705 | 90 | 2,6 | 0,60 | 0,26 | 19,3 | - |
| EWA 50.0905 | - | 12508.0905.3705 | 90 | 4,5 | 0,80 | 0,38 | 19,8 | - |
| EWA 50.1503 | - | 12508.1503.3705 | 150 | 2,6 | 0,80 | 0,38 | 19,8 | - |
| EWA 50.1505 | - | 12508.1505.3705 | 150 | 4,5 | 0,90 | 0,46 | 19,8 | - |

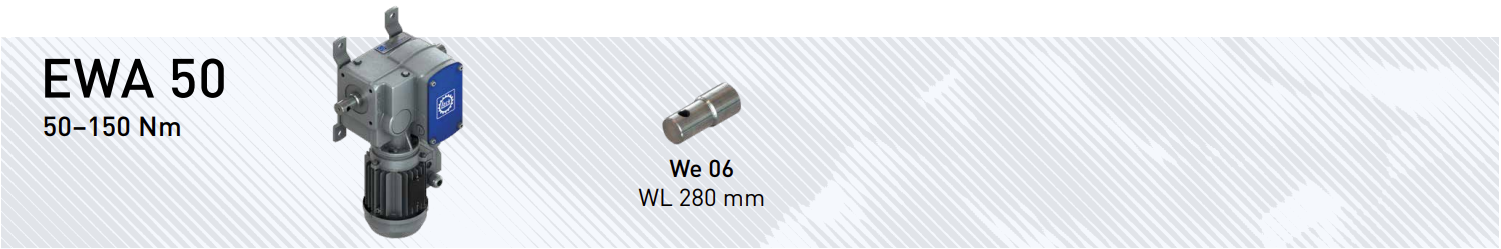

| Verze | We 06 | T | T | n |
I | P | m We 06 |
| Typ č. | (Nm) | (in.-lb) | (1/min) | (A) | (kW) | (kg) | |
| 120 V 1~, 60 Hz, cURus Motor | |||||||
| EWA 50.0503 | 12508.0503.13 | 50 | 450 | 3,2 | 2,80 | 0,33 | 20,2 |
| EWA 50.0505 | 12508.0505.13 | 50 | 450 | 5,4 | 2,90 | 0,34 | 20,2 |
| EWA 50.0903 | 12508.0903.13 | 90 | 800 | 3,2 | 3,00 | 0,35 | 20,2 |
| EWA 50.0905 | 12508.0905.13 | 90 | 800 | 5,4 | 3,70 | 0,44 | 20,4 |
| EWA 50.1503 | 12508.1503.13 | 150 | 1300 | 3,2 | 3,60 | 0,43 | 20,4 |
| 240 V 1~, 60 Hz, cURus Motor | |||||||
| EWA 50.0503 | 12508.0503.14 | 50 | 450 | 3,2 | 1,50 | 0,35 | 18,8 |
| EWA 50.0505 | 12508.0505.14 | 50 | 450 | 5,4 | 1,60 | 0,37 | 18,8 |
| EWA 50.0903 | 12508.0903.14 | 90 | 800 | 3,2 | 1,60 | 0,37 | 18,8 |
| EWA 50.0905 | 12508.0905.14 | 90 | 800 | 5,4 | 2,00 | 0,46 | 20,2 |
| EWA 50.1503 | 12508.1503.14 | 150 | 1300 | 3,2 | 2,00 | 0,46 | 20,2 |
| 208 V 3~, 60 Hz, cURus Motor | |||||||
| EWA 50.0503 | 12508.0503.15 | 50 | 450 | 3,2 | 0,80 | 0,22 | 18,2 |
| EWA 50.0505 | 12508.0505.15 | 50 | 450 | 5,4 | 1,00 | 0,26 | 18,8 |
| EWA 50.0903 | 12508.0903.15 | 90 | 800 | 3,2 | 1,00 | 0,27 | 18,8 |
| EWA 50.0905 | 12508.0905.15 | 90 | 800 | 5,4 | 1,20 | 0,34 | 18,8 |
| EWA 50.1503 | 12508.1503.15 | 150 | 1300 | 3,2 | 1,20 | 0,33 | 18,8 |
| 480 V 3~, 60 Hz, cURus Motor | |||||||
| EWA 50.0503 | 12508.0503.16 | 50 | 450 | 3,2 | 0,45 | 0,21 | 18,2 |
| EWA 50.0505 | 12508.0505.16 | 50 | 450 | 5,4 | 0,50 | 0,24 | 18,2 |
| EWA 50.0903 | 12508.0903.16 | 90 | 800 | 3,2 | 0,50 | 0,27 | 18,2 |
| EWA 50.0905 | 12508.0905.16 | 90 | 800 | 5,4 | 0,70 | 0,33 | 18,8 |
| EWA 50.1503 | 12508.1503.16 | 150 | 1300 | 3,2 | 0,70 | 0,34 | 18,8 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
