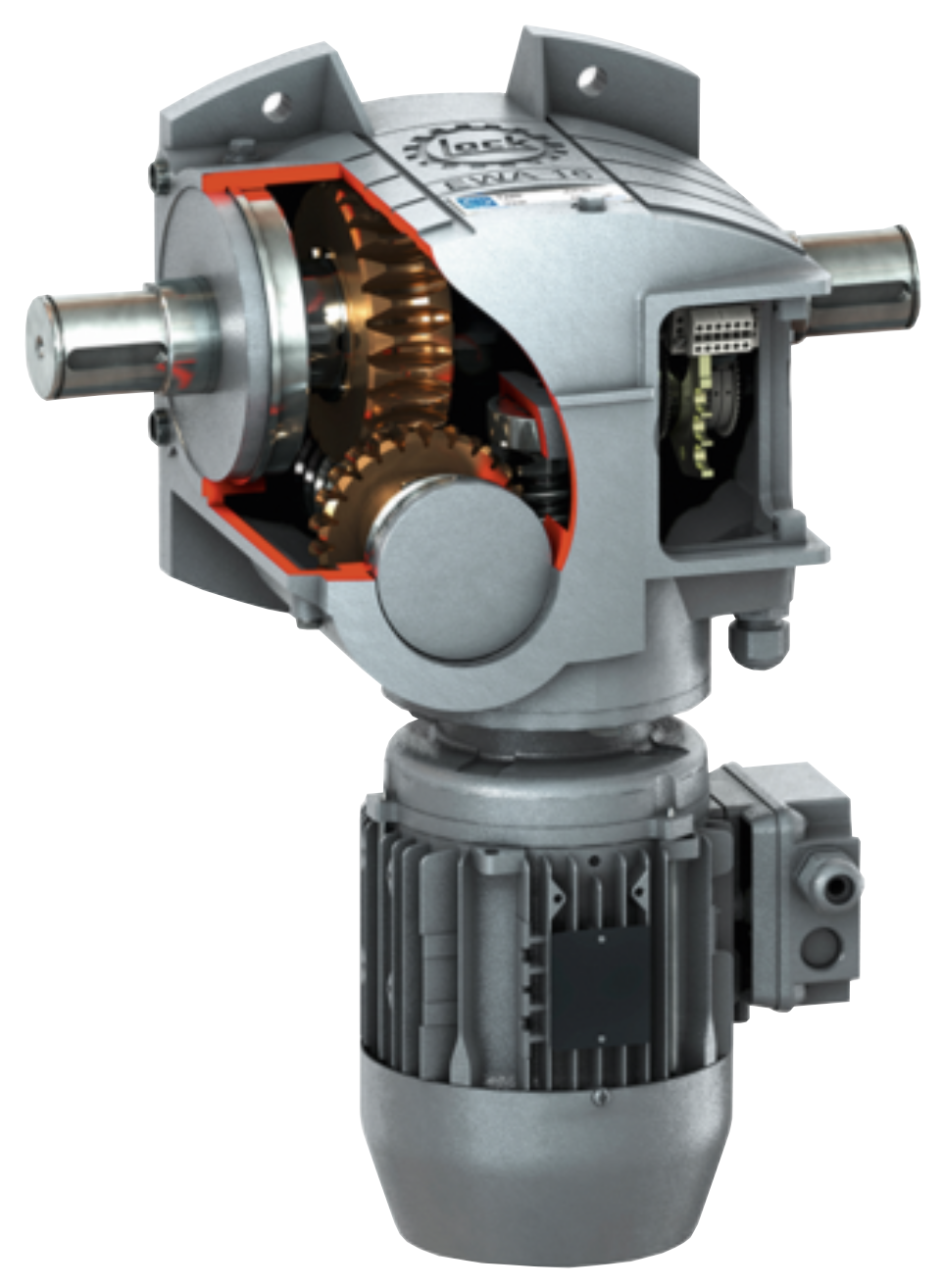

- Extrémně tichá, samosvorná dvojitá šneková převodovka s dlouhou životností a nulovou údržbou.
- Univerzální montáž se standardní montáží vzadu nebo na levé straně (symetricky)!
- Instalovaný přesný koncový spínač převodovky END 20 pro 395 otáček hřídele (mikrospínač v cURus). Sériově dodávaný pomocný koncový spínač END 20.40!
- Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3) a 60 Hz (208 V 3~ // 480 V 3~ v cURus). IP55, Th.Cl.F, S3-40%.

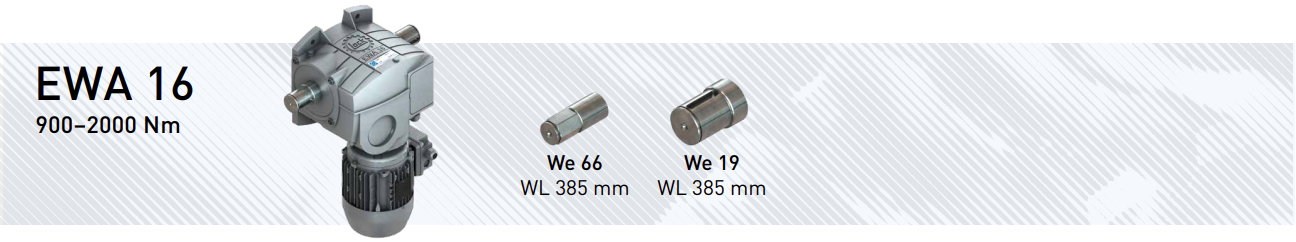

- Klíčová pružinová hřídel We 19, do 1200 Nm také s šestihrannou hřídelí We 66 (pak umístěte pohon do středu systému, pokles točivého momentu musí být na obou koncích hřídele stejný).
| Verze | We 66 | We 19 | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 400 V 3~, 50 Hz | ||||||||
| EWA 16.9003 | 12216.9003.6601 | - | 900 | 2,4 | 1,70 | 0,87 | 41,7 | - |
| EWA 16.9005 | 12216.9005.6601 | - | 900 | 4,9 | 2,90 | 1,81 | 42,3 | - |
| EWA 16.9203 | 12216.9203.6601 | 12216.9203.1901 | 1200 | 2,4 | 2,50 | 1,35 | 42,1 | 42,8 |
| EWA 16.9205 | 12216.9205.6601 | 12216.9205.1901 | 1200 | 4,9 | 4,90 | 2,31 | 46,3 | 47,0 |
| EWA 16.9503 | - | 12216.9503.1901 | 1500 | 2,4 | 2,80 | 1,61 | - | 46,0 |
| EWA 16.9505 | - | 12216.9505.1901 | 1500 | 4,9 | 5,20 | 2,74 | - | 47,0 |
| EWA 16.9703 | - | 12216.9703.1901 | 2000 | 2,4 | 3,70 | 2,23 | - | 49,9 |
| Verze | We 66 | We 19 | T | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (in.-lb) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 208 V 3~, 60 Hz, cURus | |||||||||
| EWA 16.9005 | 12216.9005.6611 | - | 900 | 8000 | 5,8 | 6,50 | 2,06 | 44,9 | - |
| EWA 16.9205 | 12216.9205.6611 | 12216.9205.1911 | 1200 | 10600 | 5,8 | 7,90 | 2,59 | 44,9 | 45,6 |
| 480 V 3~, 60 Hz, cURus | |||||||||
| EWA 16.9003 | 12216.9003.6616 | - | 900 | 8000 | 2,9 | 2,10 | 1,19 | 41,9 | - |
| EWA 16.9005 | 12216.9005.6616 | - | 900 | 8000 | 5,8 | 4,60 | 2,29 | 44,9 | - |
| EWA 16.9205 | 12216.9205.6616 | 12216.9205.1916 | 1200 | 10600 | 5,8 | 5,00 | 2,70 | 44,9 | 45,6 |
| EWA 16.9505 | - | 12216.9505.1916 | 1500 | 13300 | 5,8 | 5,20 | 3,03 | - | 45,6 |
| 600 V 3~, 60 Hz, cURus | |||||||||
| EWA 16.9003 | 12216.9003.6668 | - | 900 | 8000 | 2,9 | 1,3 | 1,07 | - | 41,9 |
| EWA 16.9005 | 12216.9005.6668 | - | 900 | 8000 | 5,8 | 3,9 | 2,11 | - | 44,9 |
| EWA 16.9205 | 12216.9205.6668 | 12216.9205.1968 | 900 | 8000 | 5,8 | 4,2 | 2,66 | 44,9 | 45,6 |
| EWA 16.9505 | - | 12216.9505.1968 | 900 | 8000 | 5,8 | 4,6 | 3,25 | - | 45,6 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
