- Extrémně tichá, samosvorná dvojitá šneková převodovka s dlouhou životností, bezúdržbová. Rychlá verze EWA 14.2539 a EWA 14.2060 bez samosvoru.
- Univerzální montáž standardně vzadu nebo volitelně na levé straně (symetricky)! Odnímatelné patky.
- Instalovaný přesný koncový spínač převodovky END 20 pro 580 otáček hřídele (mikrospínač v cURus).
- Volitelná řídicí jednotka LSC 40.10 AC nebo DC včetně přídavného koncového spínače. Zapojení pomocí 7žilového kabelu.
- Kvalitní motory, vícerozsahové napětí (IEC 38) pro 50 Hz (400 V 3~ // 230 V 1~) a 60 Hz (208 V 3~ // 480 V 3~ i 240 V 1~ v cURus). IP55, Th.Cl.F, S3-40%.
- Integrovaný ochranný kontakt cívky u všech jednofázových motorů. Na klíč s kabelem.

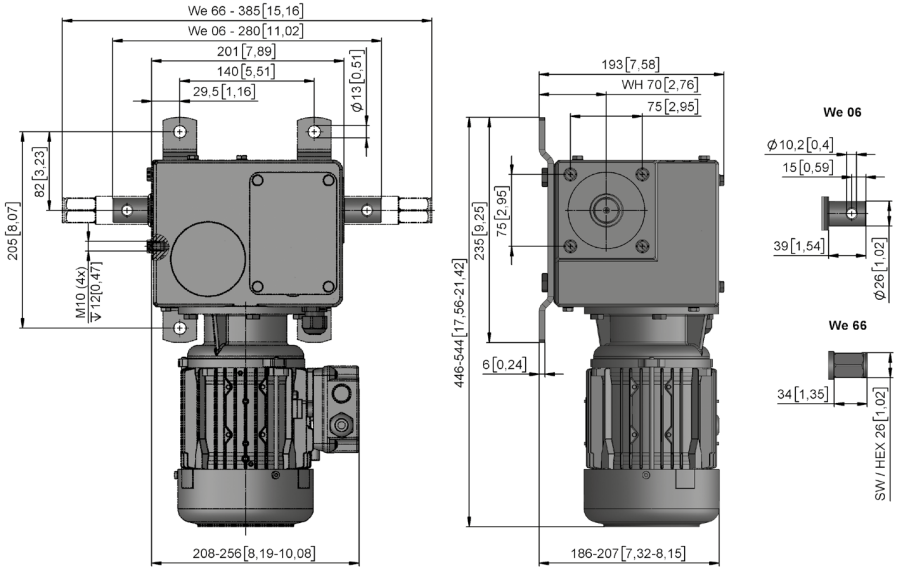

- Šestihranná hřídel We 66, do 450 Nm k dispozici také s kulatou hřídelí We 06 (pak umístěte pohonnou jednotku centrálně!)

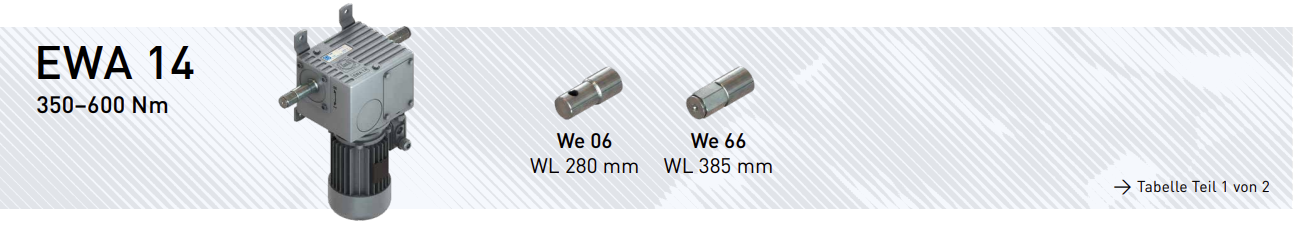

| Verze | We 06 | We 66 | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 400 V 3~, 50 Hz - nesamosvorné | ||||||||
| EWA 14.2539 | - | 12214.2539.66 | 250 | 39,0 | 4,30 | 2,44 | - | 35,0 |
| EWA 14.2060 | - | 12214.2060.66 | 200 | 60 | 5,26 | 2,79 | - | 35,8 |
| 230 V 1~, 50 Hz | ||||||||
| EWA 14.2013 | 12214.2013.0625 | - | 200 | 13 | 6,35 | 2,45 | 27,8 | - |
| 380 V 3~, 50 Hz CCC | ||||||||
| EWA 14.4503 | - | 12214.4503.6647 | 450 | 3,2 | 1,4 | 0,63 | - | 26,3 |
| EWA 14.4505 | - | 12214.4505.6647 | 450 | 4,4 | 1,6 | 0,72 | - | 26,5 |

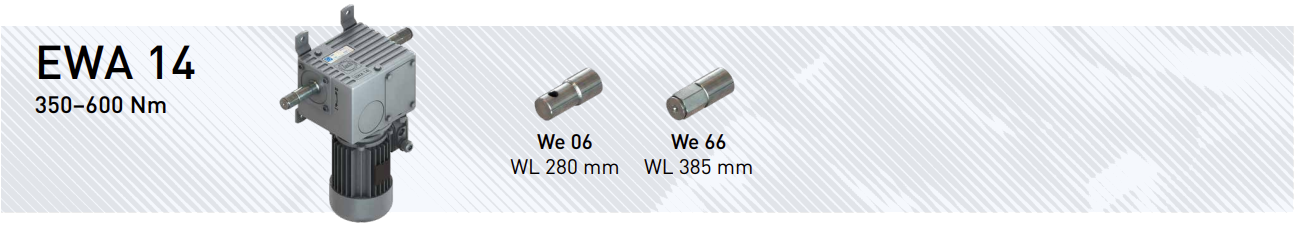

| Verze | We 06 | We 66 | T | T | n |
I |
P | m We 06 | m We 66 |
| Typ č. | Typ č. | (Nm) | (in.-lb) | (1/min) | (A) | (kW) | (kg) | (kg) | |
| 2400 V 1~, 60 Hz, cURus | |||||||||
| EWA 14.2013 | 12214.2013.0637 | - | 200 | 1800 | 13 | 5,7 | 2,32 | 27,8 | - |
| 600 V 3~, 60 Hz, cURus | |||||||||
| EWA 14.4503 | - | 12214.4503.6668 | 450 | 4000 | 3,8 | 1,3 | 1,03 | - | 26,3 |
| EWA 14.4505 | - | 12214.4505.6668 | 450 | 4000 | 5,2 | 1,4 | 1,11 | - | 26,3 |
| EWA 14.6003 | - | 12214.6003.6668 | 600 | 5300 | 3,8 | 1,4 | 1,18 | - | 26,3 |
| EWA 14.6005 | - | 12214.6005.6668 | 600 | 5300 | 5,2 | 1,7 | 1,43 | - | 27,6 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
