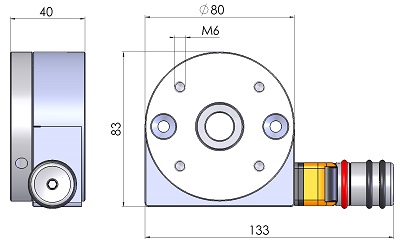

DT36012-PA

- Otáčení pomocí šnekového soukolí Polohovací systémy MM Engineering
- Samosvorný převod
- Převodový poměr i = 55:1
- Vůle < 0,05°
- Radiální vůle < 0,02mm
- Analogový ukazatel s přesností 0,1°

Únosnosti:
F1=500 N | F2=500 N | F3=200 N
M1=5Nm

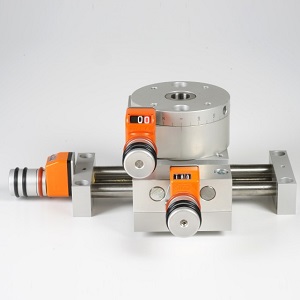

dt36012 pa

Popis funkce:

horní deska otočného stolu je stavitelná pomocí otáčení polohovacího kolečka
úhel rotace je zobrazený na ukazateli polohy po 0,1°
ukazatel polohy zobrazuje hodnoty od 0°do 9,9°, hodnota 10° je přímo na horní desce
pozice ukazatele polohy je dostupná ve čtyřech montážních polohách (viz.níže)
po nastavení polohy nutná žádná další aretace

Použité materiály:

základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
šnek je vyroben z oceli, šnekové kolo je vyrobeno z bronzu
nosné ložisko je z mosazi
dutá hřídel stolu je z nerezi
ukazatel polohy je vyroben z plastu

Příklad objednání: DT36012-PA-O

DT= rotační stůl
360= lze rotovat o 360°
12= velikost 12
PA (analogový ukazatel polohy s přesností 0,1mm)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
