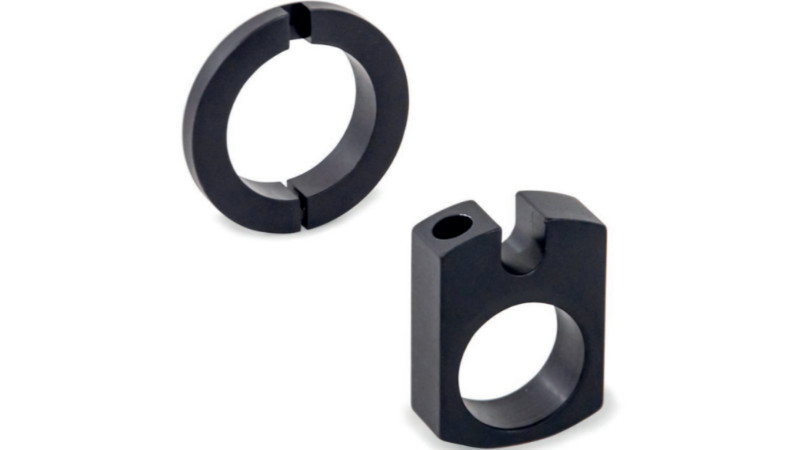

Momentové podpěry VZDR se používají společně s kruhovými jednotkami s jednou trubkou. Zabraňují otáčení upínacích desek VZK a ukazatelů polohy VZPM nebo VZPE připojených jako příslušenství.
Momentové podpěry jsou vyrobeny z černě eloxovaného hliníku a k lineární jednotce se upínají nepozitivním spojem. Fixují polohu indikátor nebo upínací desku na místě prostřednictvím radiální drážky otevřené na jedné straně.
| Výstupní hřídel | Rozměry | ||
| d1 | b | h | l |
| 18 | 24 | 33 | 10 |
| 30 | 35 | 42 | 10 |
| 40 | 47 | 56,5 | 10 |
| 50 | 58 | 61 | 10 |
| 60 | 64 | - | 7 |
- Jednotrubkové jednotky (s kruhovým průřezem)
VZDR... upínací deska
d1... Ø d1 - výstupní hřídel lineární jednotky
o... materiál / barva
S = eloxovaný hliník (černý)
