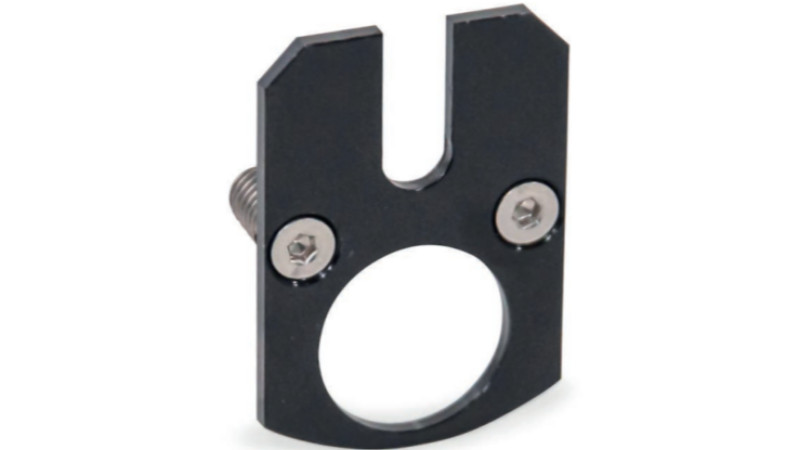

Distanční deska VZDD je potřebná pouze pro dvoutrubkové lineární jednotky o průměru výstupní hřídele 18. Zabraňuje otáčení upínacích desek VZK a ukazatelů polohy VZPM připojených jako příslušenství.
Momentová podpěra je vyrobena z černě eloxovaného hliníku a k lineární jednotce se přišroubuje pomocí dodaného upevňovacího materiálu.
| Výstupní hřídel | Rozměry | |||
| d1 | b | h1 | h2 | m |
| 18 | 27 | 38,5 | 10 | 20 |
- Dvoutrubkové jednotky (Ø18)
VZDD... upínací deska
d1... výstupní hřídel lineární jednotky
o... materiál / barva
S = hliník (černě eloxovaný)
