Oscilační jednotky CF3 | Přesné a plynulé řízení pohybu

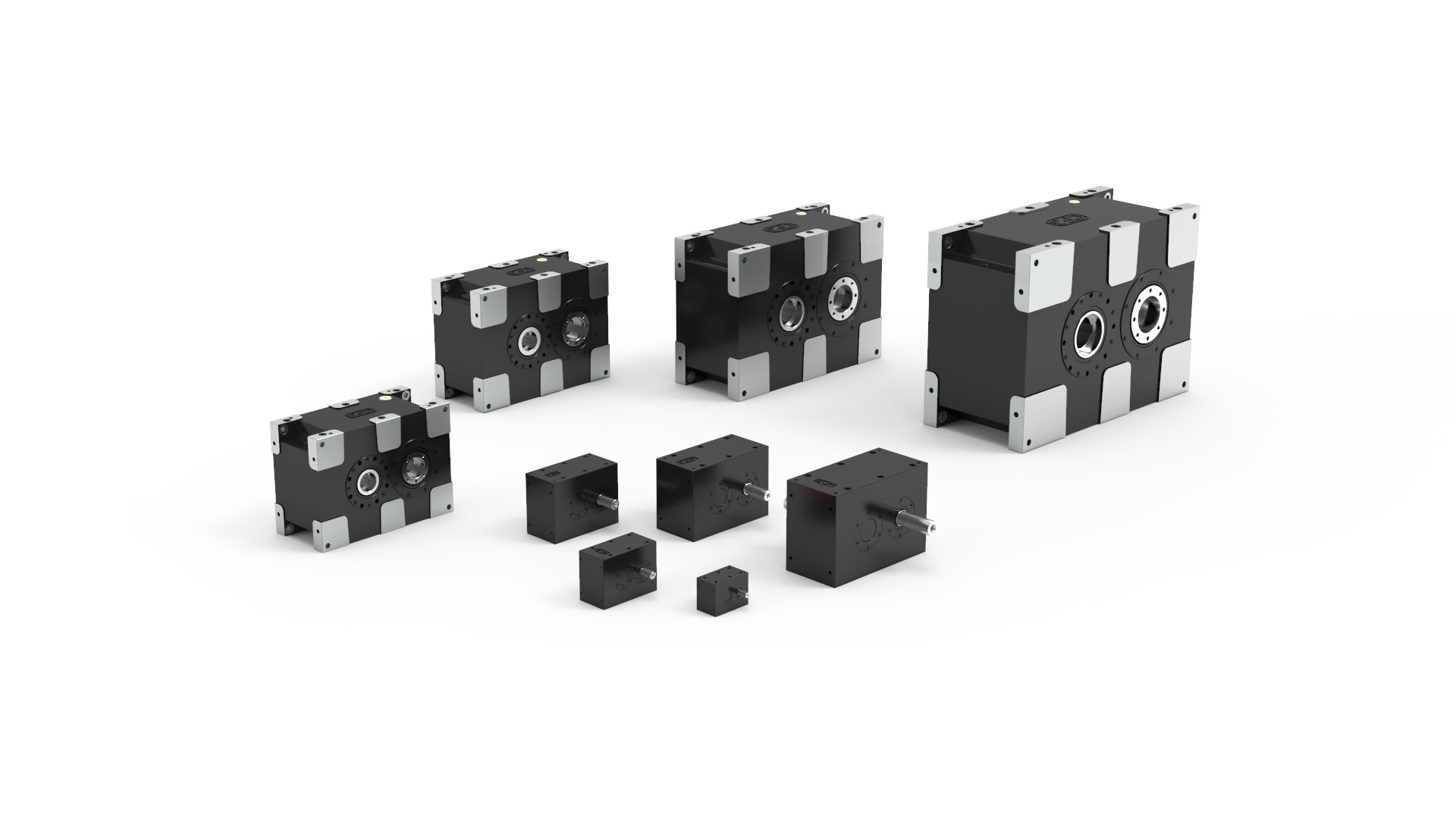

Společnost COFIL představuje řadu oscilačních jednotek CF3, které poskytují vysokou dynamickou přesnost, plynulý pohyb a robustní konstrukci pro široké spektrum průmyslových aplikací. Tyto jednotky jsou navrženy tak, aby zajistily spolehlivý přenos oscilačního pohybu s optimalizovaným výkonem a minimálním opotřebením mechanických součástí.

Technologie dvoukřivkového mechanizmu - Oscilační jednotky CF3 využívají dvoukřivkový mechanizmus s komplementárními profily, který přeměňuje rovnoměrný rotační vstupní pohyb na přesný oscilující výstupní pohyb. Díky optimalizovanému profilu vaček jednotky CF3 zajišťují plynulé zrychlení a zpomalení, čímž eliminují rázy, vibrace a hlučnost systému.

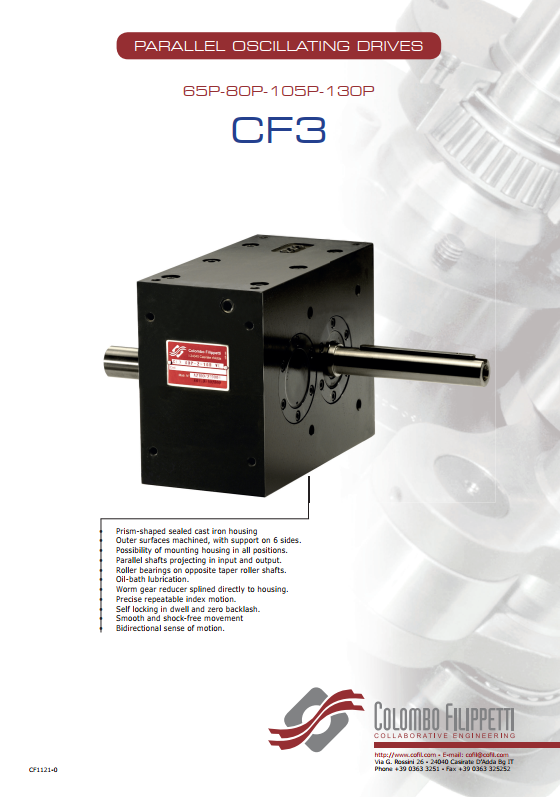

Řada CF3 – určena pro nízká a střední zatížení

Středové vzdálenosti hřídelí: 40–65–80–105–130mm
Přenášený krouticí moment: 20–570Nm
Standardní úhly oscilace: 15°-20°-30°-45°

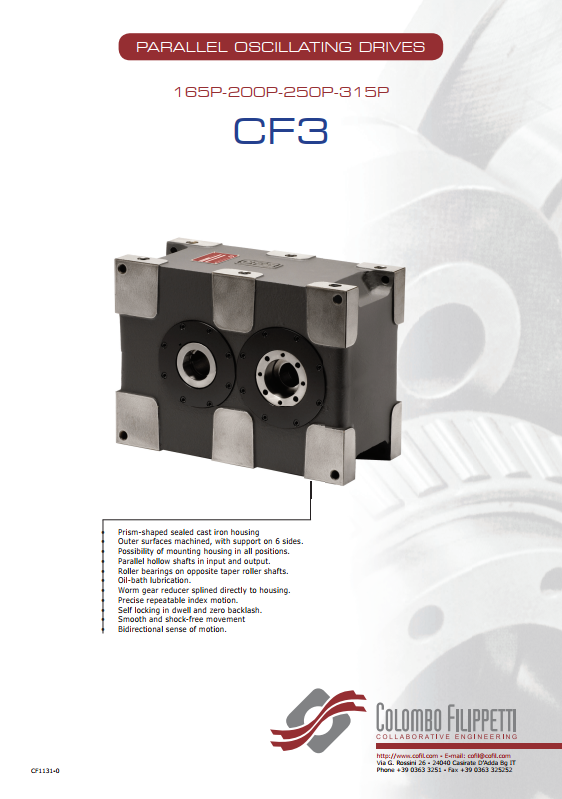

Řada CF3 Heavy Duty – pro vysoká zatížení a náročné provozní podmínky

Středové vzdálenosti hřídelí: 165–200–250–315mm
Přenášený krouticí moment: 970–6.610Nm
Standardní úhly oscilace: 15°-20°-30°-45°

Oblast použití:

Montážní a balicí linky / Robotizované výrobní systémy / Manipulační technika / Stroje pro automatizaci / Farmaceutický a potravinářský průmysl

Díky inovativnímu designu a špičkovému technickému zpracování jsou oscilační jednotky CF3 od COFIL ideálním řešením pro automatizaci a přesné polohování v průmyslových aplikacích.
