Indexovací jednotky CF3 | Přesnost a spolehlivost pro průmyslovou automatizaci

Společnost COFIL představuje řadu indexačních jednotek CF3, které poskytují vysokou přesnost, plynulý chod a robustní konstrukci pro široké spektrum průmyslových aplikací. Tyto jednotky jsou navrženy tak, aby splňovaly požadavky moderních automatizačních procesů a zajišťovaly spolehlivý přenos pohybu s optimalizovaným výkonem.

Technologie dvoukřivkového mechanizmu - Indexační pohony CF3 využívají pokročilý dvoukřivkový mechanizmus s komplementárními profily, který přeměňuje rovnoměrný rotační vstupní pohyb na přesný indexační výstupní pohyb. Díky této konstrukci zajišťují plynulé zrychlení a zpomalení, čímž eliminují vibrace a zvyšují provozní spolehlivost.

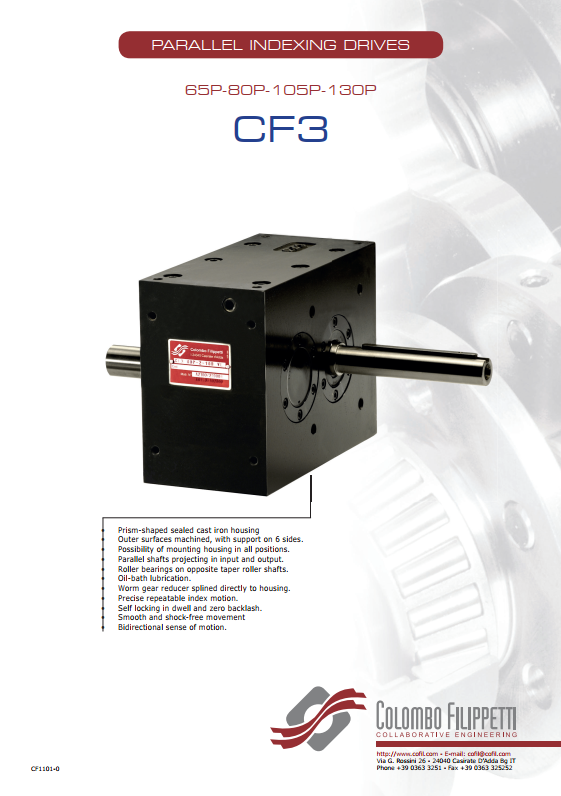

Řada CF3 – určena pro nízká a střední zatížení

Středové vzdálenosti hřídelí: 40–65–80–105–130mm
Přenášený krouticí moment: 20–570Nm
Počet indexačních stanic: 1–2–3–4–6–8
Indexovací úhel: až 330° (v přírůstcích po 30°)

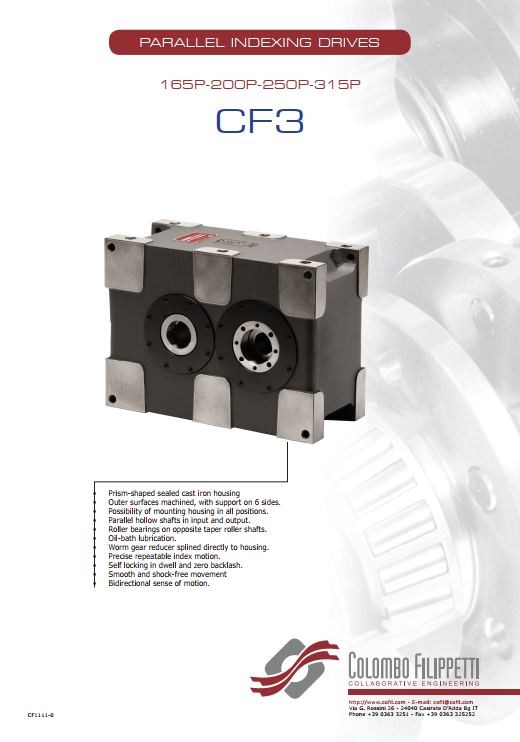

Řada CF3 Heavy Duty – pro vysoká zatížení a náročné provozní podmínky

Středové vzdálenosti hřídelí: 165–200–250–315mm
Přenášený krouticí moment: 970–6.610Nm
Počet indexačních stanic: 1–2–3–4–6–8
Indexovací úhel: až 330° (v přírůstcích po 30°)

Oblast použití:

Montážní a balicí linky / Robotizované výrobní systémy / Manipulační technika / Stroje pro automatizaci / Farmaceutický a potravinářský průmysl

Díky inovativnímu designu a špičkovému technickému zpracování jsou indexační jednotky CF3 od COFIL ideálním řešením pro automatizaci a přesné polohování v průmyslových aplikacích.
