C - Teleskop

- 2-stupňová synchronní teleskopická zdvižná převodovka série C

- Typ: NF nebo NE (k dispozici na vyžádání)

- Provedení: s trapézovým závitem

Popis:

Teleskopické zdvižné převodovky jsou vhodné zejména pro malé instalační prostory, protože se výrazně zkracuje potřebná délka ochranné trubky. Vzhledem ke vzpěrnému zatížení je pro konstrukci převodovky určující nejmenší trapézový šroub. Zdvižné převodovky řady C v teleskopickém provedení se dodávají s tukovou náplní NEFF Grease 2. S návrhem Vám rádi pomůžeme. Další velikosti a provedení NE jsou k dispozici na vyžádání.

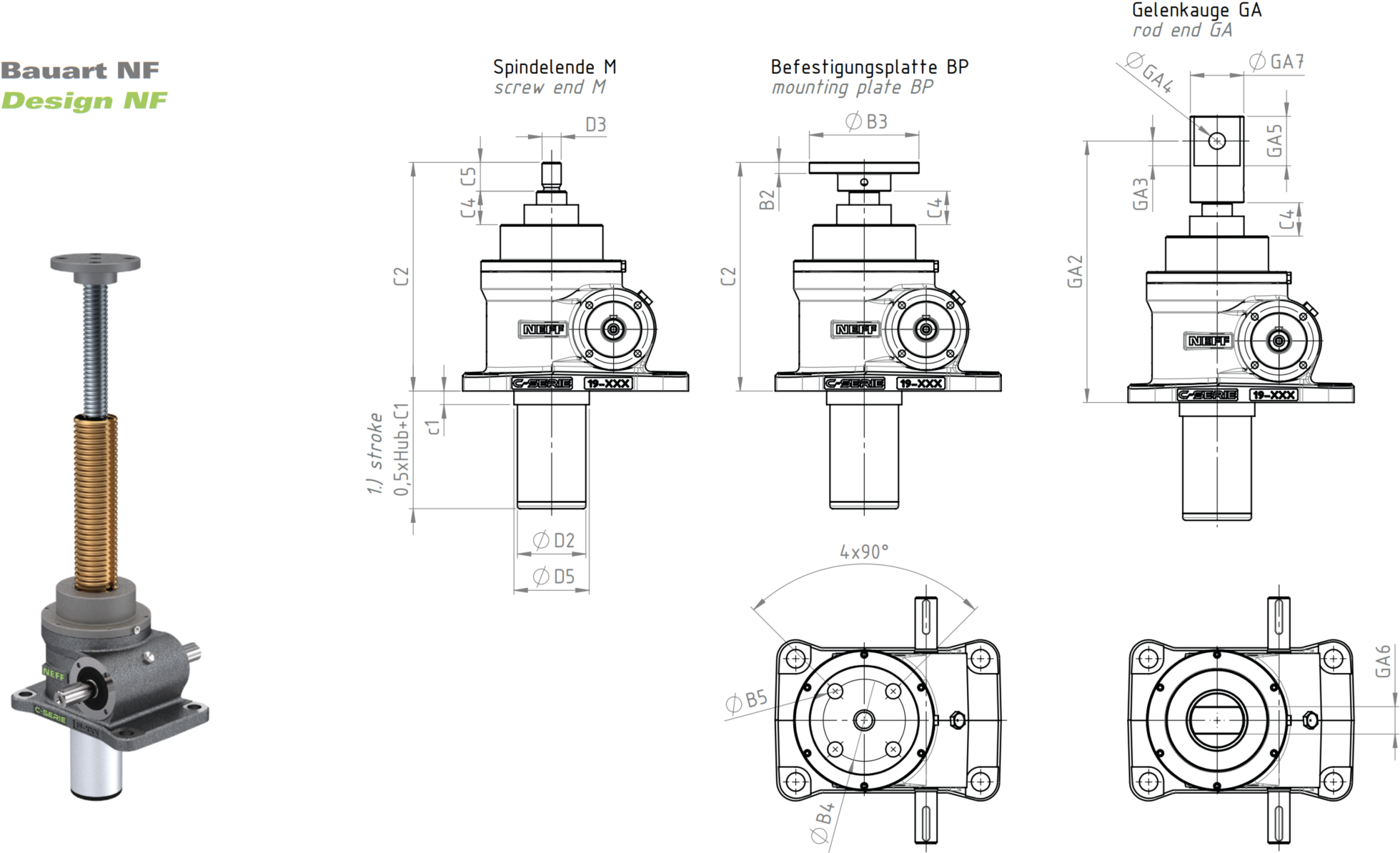

c teleskop

Rozměry:

Velikost	Šroub	Rozměry (mm)
Velikost	Šroub	C₁	C₂	C₄	C₅	c₁	D₂	D₃	D_{5 (-0,1)}	B₂	B₃	B₄	B₅	GA₂	GA₃	GA₄	GA₅	GA₆	GA₇
C 3	Tr40 / Tr22	36	167	10	20	-	50	M14	-	8	80	60	11	191	18	12H8	36	20	39
C 5	Tr50 / Tr26	70	212	10	22	10	60	M20	65	10	90	67	11	242	20	16H8	45	30	45
C 15	Tr65 / Tr40	60	234	10	42	10	80	M30x2	82	20	119	75	17	252	30	25H7	60	40	60

Poznámka: Rozměry platí pro dva šrouby se stejnou roztečí, kratší délka ochranné trubky je možná na vyžádání (šrouby s různou roztečí mohou mít za následek kratší/delší ochranné trubky. v závislosti na délce zdvihu).

popis detailu

PŘÍKLADY MONTÁŽE (USPOŘÁDÁNÍ SYSTÉMU)

csm icon step ee9423dffb

V případě zájmu kontaktujte na info@mnsystems.cz
