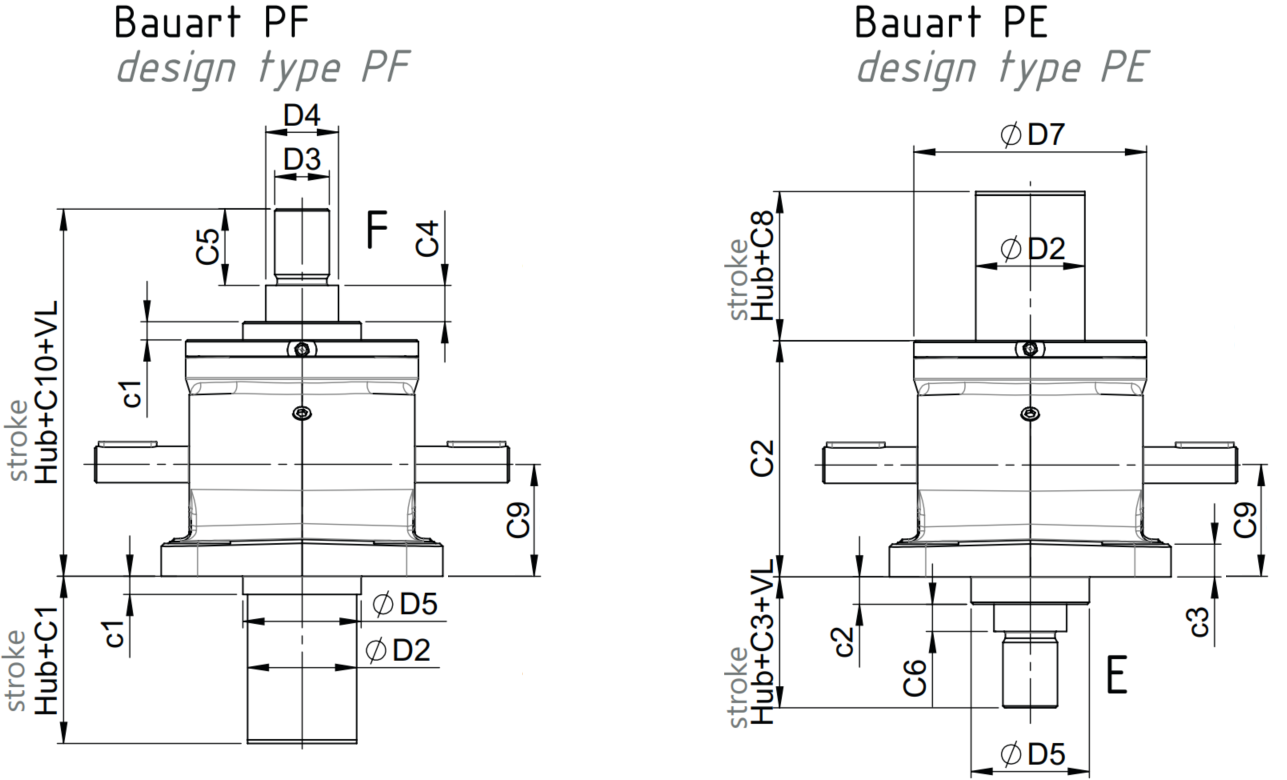

C - P verze | MN

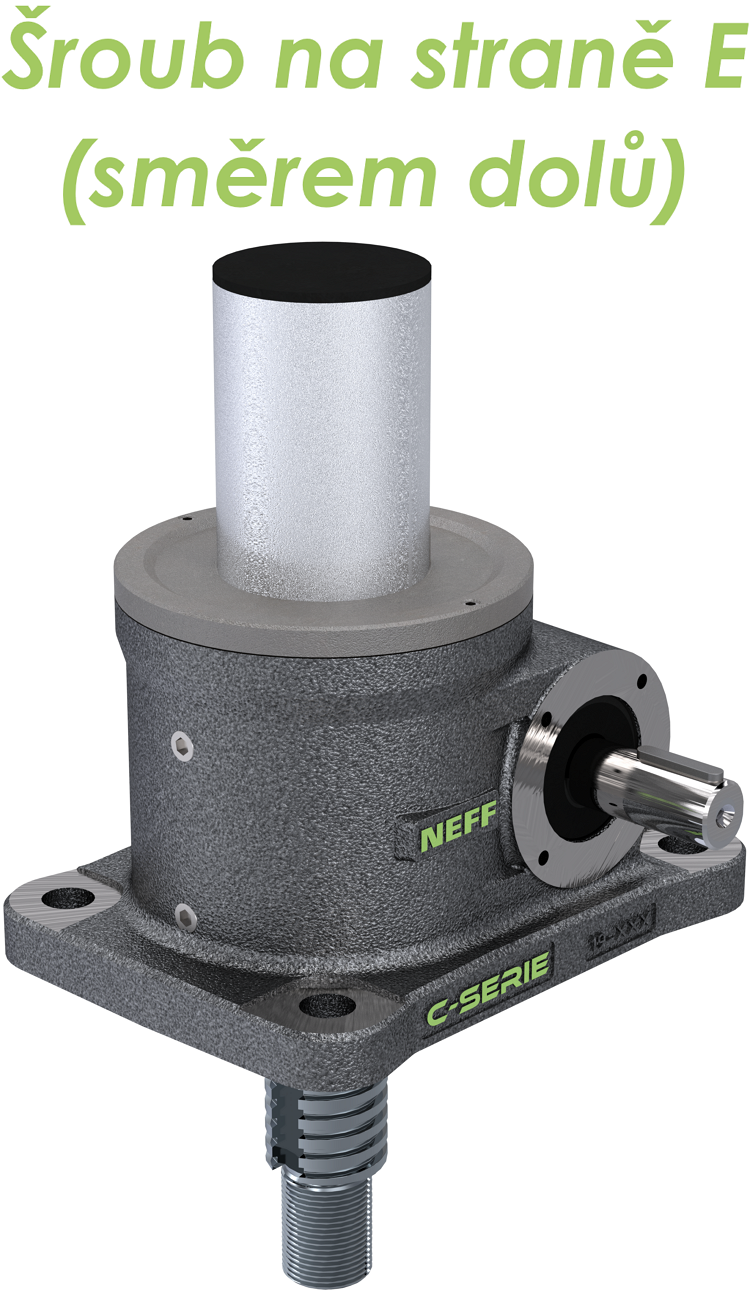

c p c pe1

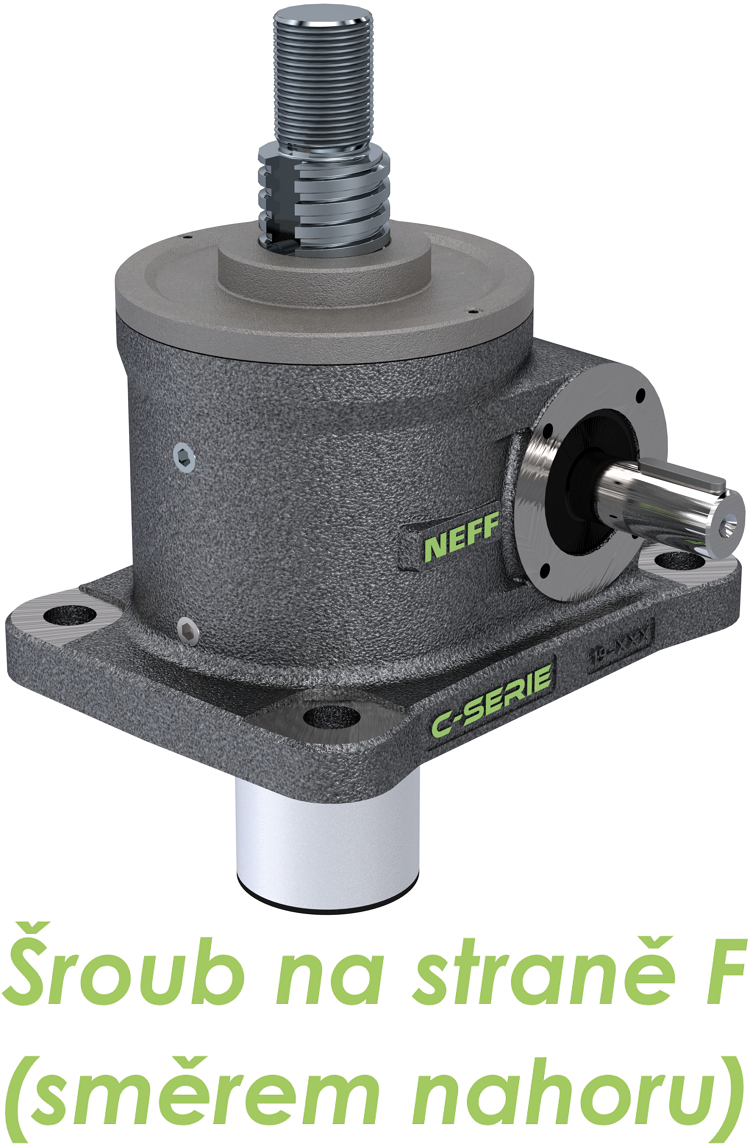

c pf1

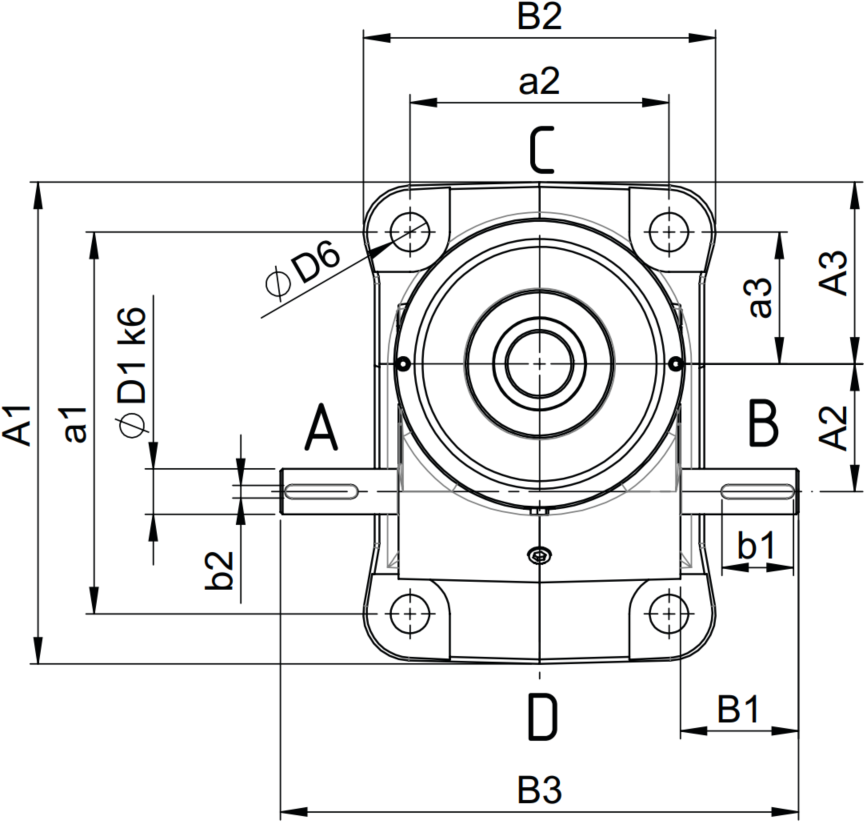

Rozměry:

Velikost	Rozměry (mm)
	A₁	A₂	A₃	a₁	a₂	a₃	B₁	B₂	B₃	b₁	b₂	C₁	C₂	C₃	C₄	C₅	C₆	C₈
	A₁	A₂	A₃	a₁	a₂	a₃	B₁	B₂	B₃	b₁	b₂	PF	C₂	C₃	C₄	C₅	C₆	PE
C 3	165	45,2	65	135	90	50	40	118	180	25	5	75	95,5	62	20	32	15	75
C 5	212	56,2	80	168	114	58	52	155	228	32	6	75	130	72	20	42	15	65
C 15	239	66,8	88	190	155	63,5	60	200	280	45	8	95	150	85	25	50	20	85

Velikost	Rozměry (mm)
	C₉	C₁₀	c₁	c₂	c₃	D₁	D₂	Ukončení šroubu D₃		Pohybový šroub D₄		D₅	D₆	D₇
	C₉	C₁₀	c₁	c₂	c₃	D₁	D₂	Trapézový	Kuličkový	Trapézový	Kuličkový	D₅	D₆	D₇
C 3	45	158	10	15	12	16	45	M22x1,5	M22x1,5	30	25	48	13,5	103
C 5	61,5	202	10	15	18	20	60	M30x2	M24x2	40	32	65	17	128
C 15	70	235	10	15	20	25	80	M40x3	M40x3	60	50	82	21	163

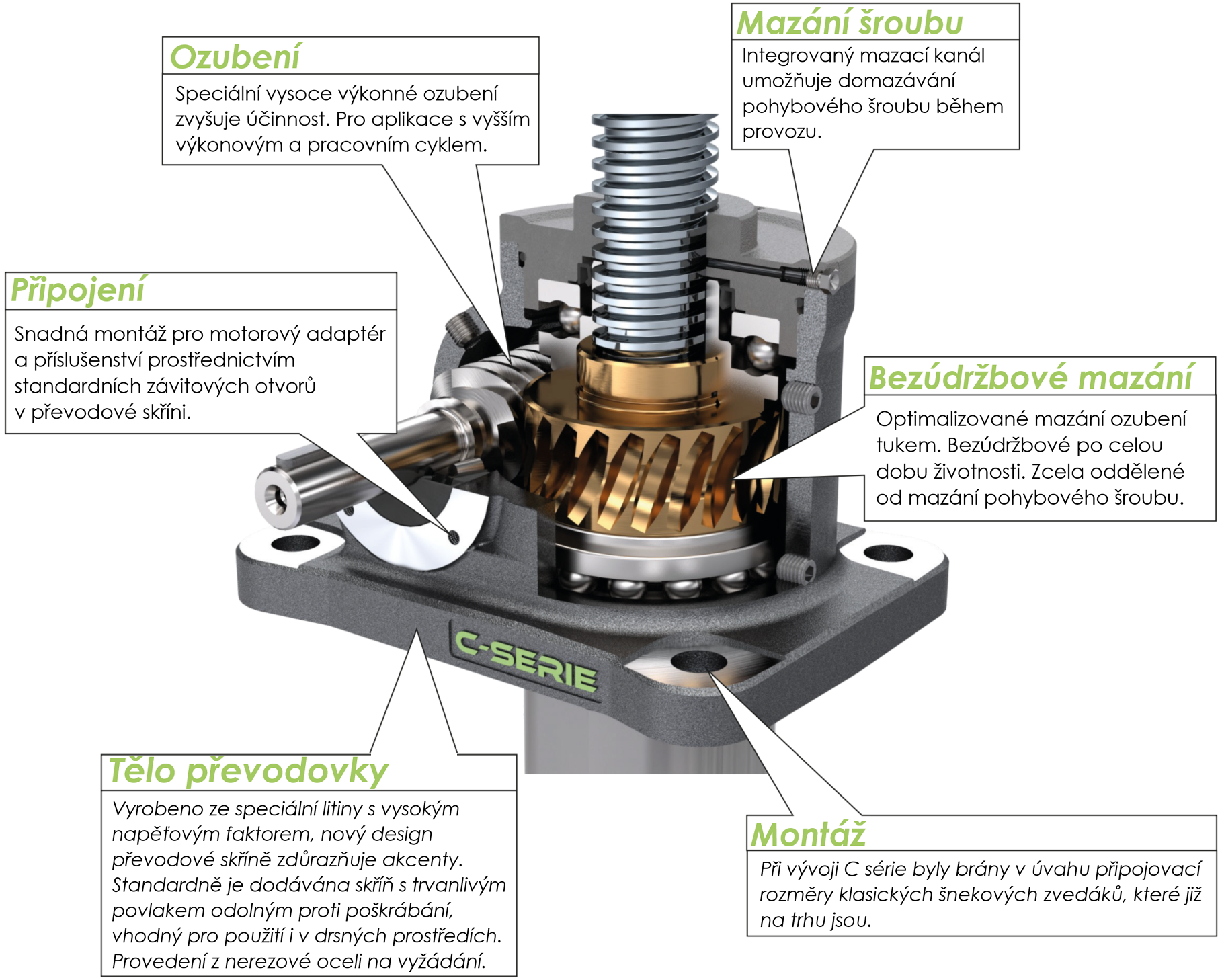

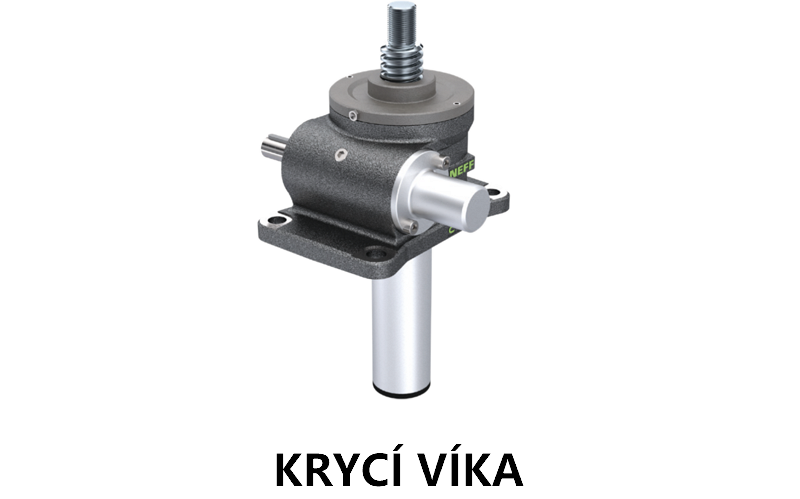

popis detailu

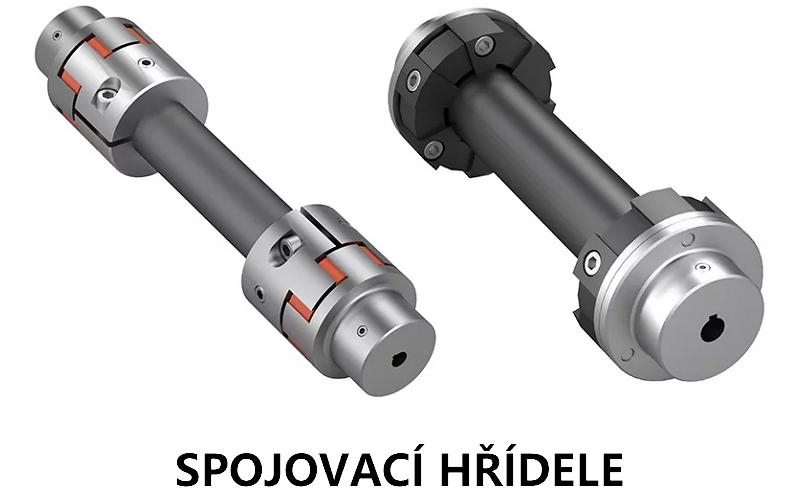

PŘÍKLADY MONTÁŽE (USPOŘÁDÁNÍ SYSTÉMU)

3D konfigurace (CAD) provedení E

3D konfigurace (CAD) provedení F

Parametry zdvižné převodovky C s trapézovým šroubem:

Velikost zdvižné převodovky		C3	C3	C5	C5	C15	C15
Maximální zdvižná síla / (kN) *		30	30	50	50	150	150
Průměr a stoupání trapézového šroubu (TGS)		30 x 6	30 x 12 - P6	40 x 7	40 x 14 - P7	60 x 12	60 x 24 - P12
Zdvih na otáčku	Rychlá H	1	2	1,17	2,33	1,5	3
Zdvih na otáčku	Pomalá L	0,25	0,50	0,29	0,58	0,5	1
Převodový poměr	Rychlá H	6:1	6:1	6:1	6:1	8:1	8:1
Převodový poměr	Pomalá L	24:1	24:1	24:1	24:1	24:1	24:1
Účinnost / (%) **	Rychlá H	30	43	28	40	29	41
Účinnost / (%) **	Pomalá L	22	31	20	29	23	33
Účinnost převodu / (%) **	Rychlá H	75	75	75	75	73	73
Účinnost převodu / (%) **	Pomalá L	55	55	55	55	58	58
Maximální hnací moment / (Nm)		47	47	94	94	195	195

* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min

Parametry zdvižné převodovky C s kuličkovým šroubem:

Velikost zdvižné převodovky		C3	C3	C3	C3	C3	C5	C5	C5	C5	C15	C15
Maximální zdvižná síla / (kN) *		20	25	20	30	15	50	50	20	30	100	100
Průměr a stoupání kuličkového šroubu (KGS)		25 x 5	25 x 10	25 x 20	25 x 25	25 x 50	32 x 10	32 x 20	32 x 40	32 x 60	50 x 10	50 x 20
Zdvih na otáčku	Rychlá H	0,83	1,66	3,33	4,17	8,33	1,67	3,33	6,67	10	1,25	2,5
Zdvih na otáčku	Pomalá L	0,21	0,42	0,83	1,04	2,08	0,42	0,42	0,83	1,67	0,42	0,83
Převodový poměr	Rychlá H	6:1	6:1	6:1	6:1	6:1	6:1	6:1	6:1	6:1	8:1	8:1
Převodový poměr	Pomalá L	24:1	24:1	24:1	24:1	24:1	24:1	24:1	24:1	24:1	24:1	24:1
Účinnost / (%) **	Rychlá H	68	68	68	68	68	68	68	68	68	65	65
Účinnost / (%) **	Pomalá L	50	50	50	50	50	50	50	50	50	52	52
Účinnost převodu / (%) **	Rychlá H	75	75	75	75	75	75	75	75	75	73	73
Účinnost převodu / (%) **	Pomalá L	55	55	55	55	55	55	55	55	55	58	58
Maximální hnací moment / (Nm)		47	47	47	47	47	94	94	94	94	195	195
