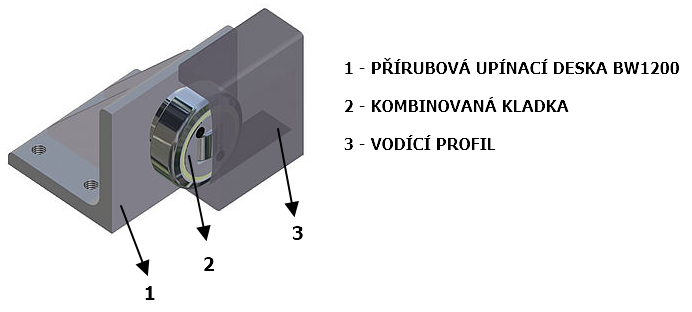

- Typ: BW1200 / přírubová upínací deska
- Materiál: S235J
- 7 velikostí
Příklad objednání:
BW 070.1200
(Přírubová upínací deska BW1200 pro velikost kladky TR070.xxxx)
Na základě požadavku lze dodat speciání přírubu dle požadavku
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

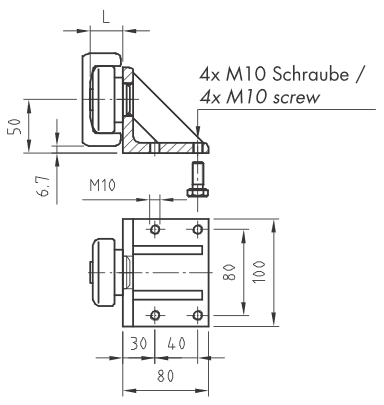

| BW 060.1200 |
50 | 80 | 100 | M10 (4x) | 40x80 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 060
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

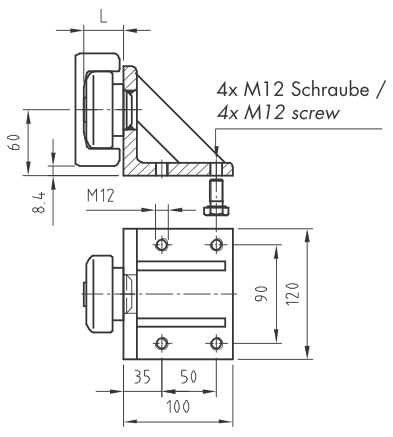

| BW 070.1200 |
60 | 100 | 120 | M12 (4x) | 50x90 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 070
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

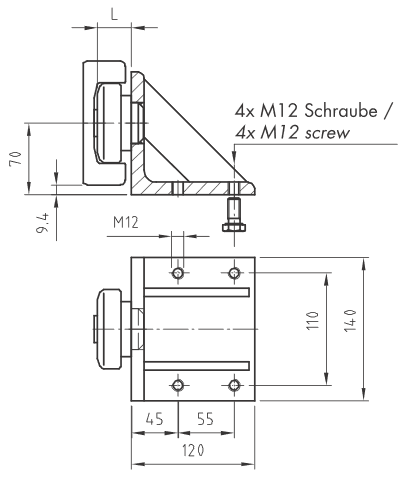

| BW 080.1200 |
70 | 120 | 140 | M12 (4x) | 55x110 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 080
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

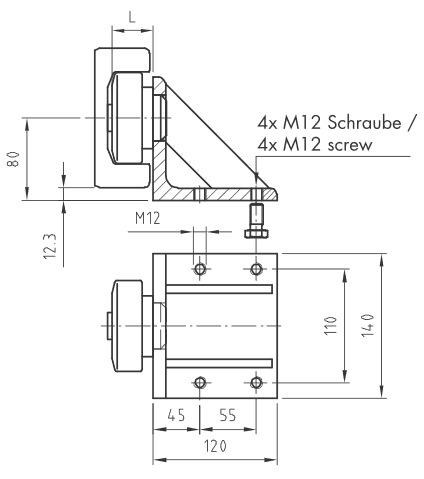

| BW 090.1200 |
80 | 120 | 140 | M12 (4x) | 55x110 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 090
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

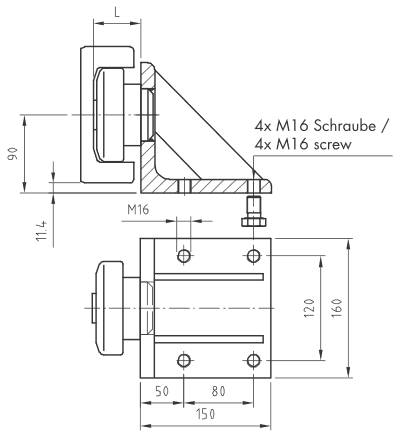

| BW 110.1200 |
90 | 150 | 160 | M16 (4x) | 80x120 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 110
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

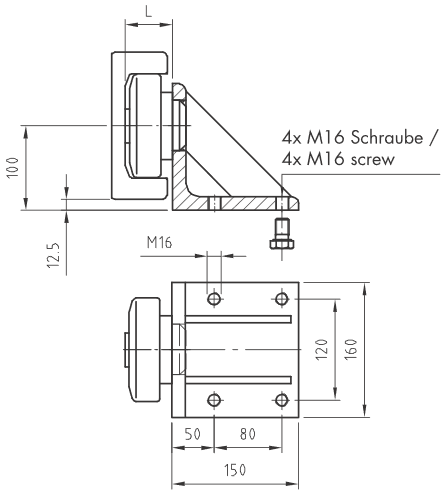

| BW 120.1200 |
100 | 150 | 160 | M16 (4x) | 80x120 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 120
| Typ desky |
Základní rozměry / mm |
Závit | |||
| Osová výška |
Půdorys upínací desky | Typ | Rozteč / mm |
||

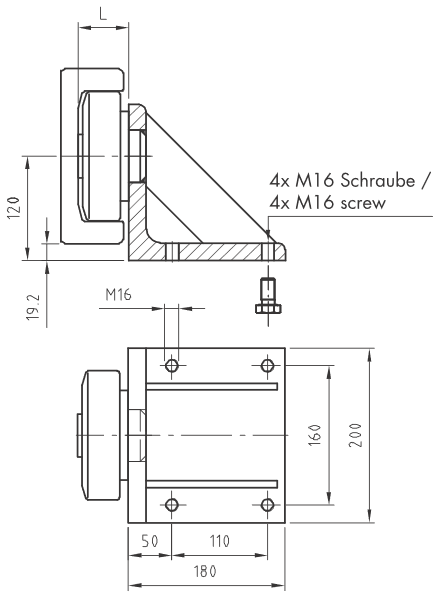

| BW 150.1200 |
120 | 180 | 200 | M16 (4x) | 110x160 |
Hodnota ″L″ je závislá na typu použité kombinované kladky velikosti 150
3D modely jsou dostupné u každé série kombinovaných kladek
