Elektromagnetická vícekotoučová pružinová brzda.
- Napětí 24 V DC - 0 + 15%
- Používá se pro aplikace v olejové lázni a suché aplikace
- Nouzová nebo parkovací brzda

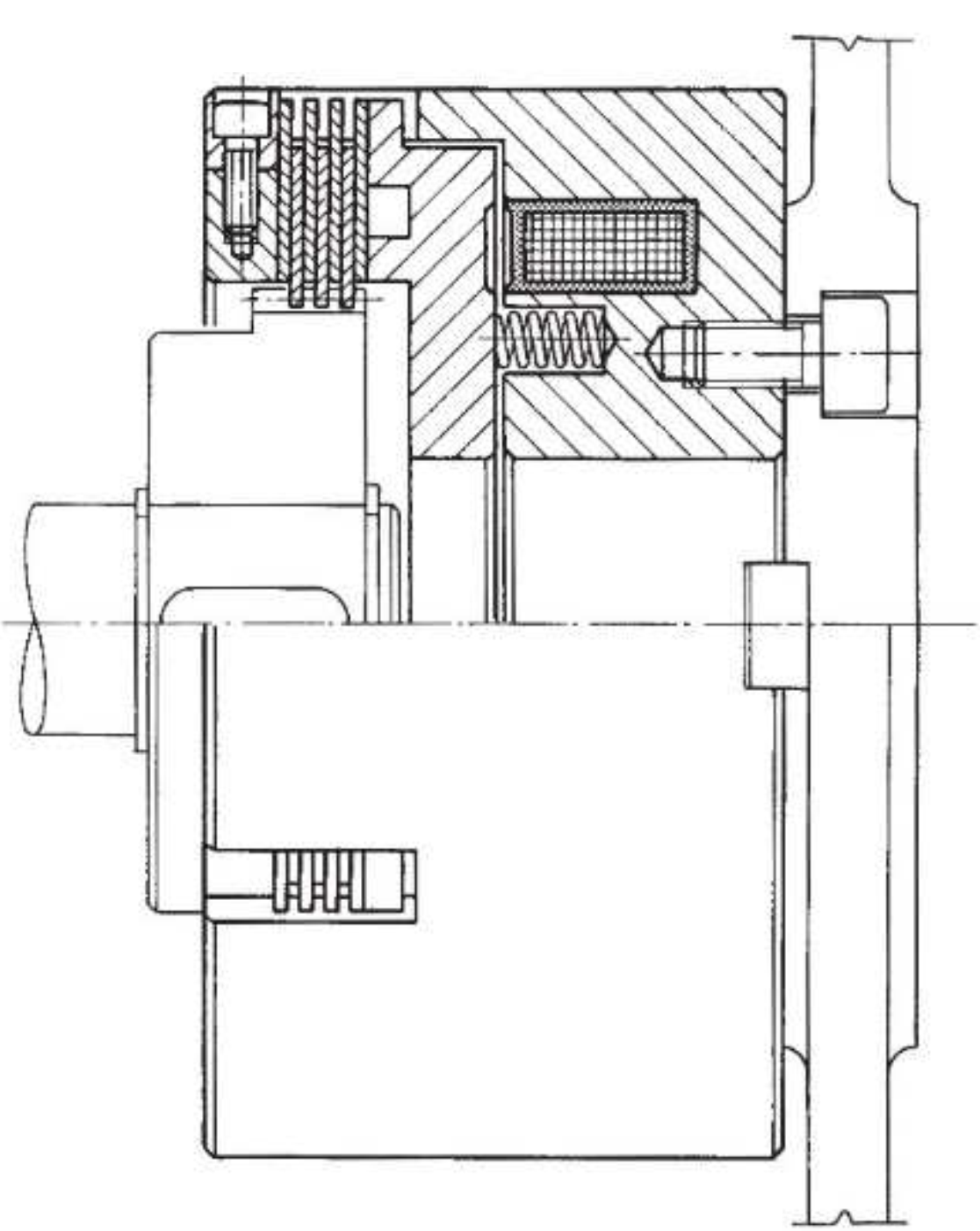

- Magnetická miska (1) je upevněna na pevném nosiči, zatímco ozubený náboj (11) je drážkovaný na brzděném hřídeli
- Statické momenty (Ms) od 40 do 900 Nm

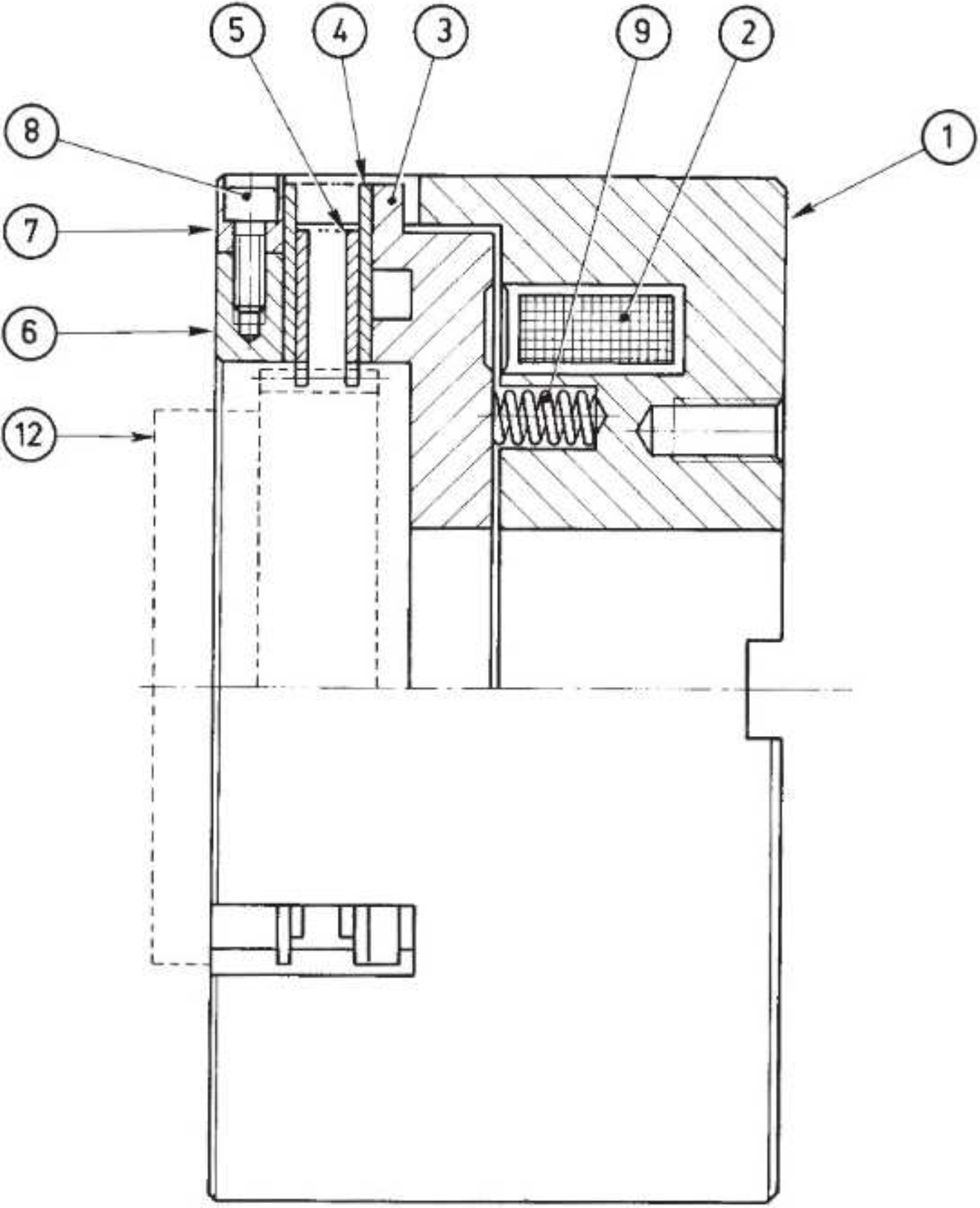

1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. PŘÍRUBA
4. VNĚJŠÍ DISK
5. VNITŘNÍ DISK
6. SEŘIZOVACÍ KROUŽEK
7. POJISTNÝ KROUŽEK
8. ŠROUB POJISTNÉHO KROUŽKU
9. TLAČNÁ PRUŽINA
10. SBĚRNÝ KROUŽEK
11. NÁBOJ
12. OZUBENÝ NÁBOJ (NA VYŽÁDÁNÍ)
