Brzda EMF-N/C

Elektromagnetická brzda s jedním kotoučem a pružinou

- Kompletní provedení s hlavovou deskou (3)
- Napětí 24 V DC - 0 + 15%
- Používá se pro suché aplikace, jako nouzová nebo parkovací brzda
- Krouticí moment se nastavuje seřizovacím kroužkem (6)
- Statické momenty (Ms) od 6 do 550 Nm

EMF N B EMF N C EMF N CL

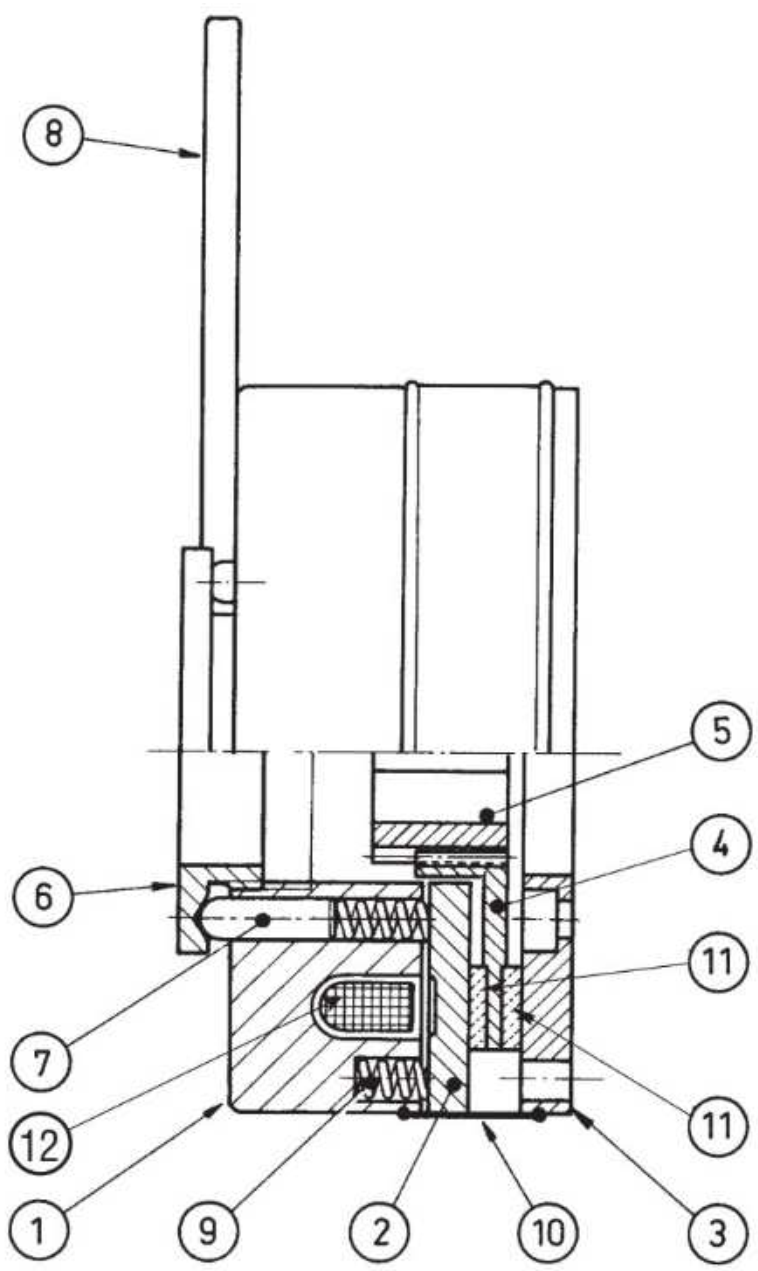

SCHÉMA

1. MAGNETICKÉ TĚLO / HRNEC

2. PŘÍRUBA

3. HLAVNÍ DESKA

4. BRZDOVÝ KOTOUČ

5. OZUBENÝ NÁBOJ

6. SEŘIZOVACÍ KROUŽEK

7. VODICÍ ČEP

8. UVOLŇOVACÍ PÁKA

9. PRUŽINY

10. OCHRANNÝ PÁS

11. TŘECÍ OBLOŽENÍ

12. CÍVKA
