Boční uchycení KWB57

- Pro průměry hřídele: 8 - 60mm
- Provedení: jednoduché
- Materiál: hliník

Příklad značení: KWB57-25
- KWB57 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

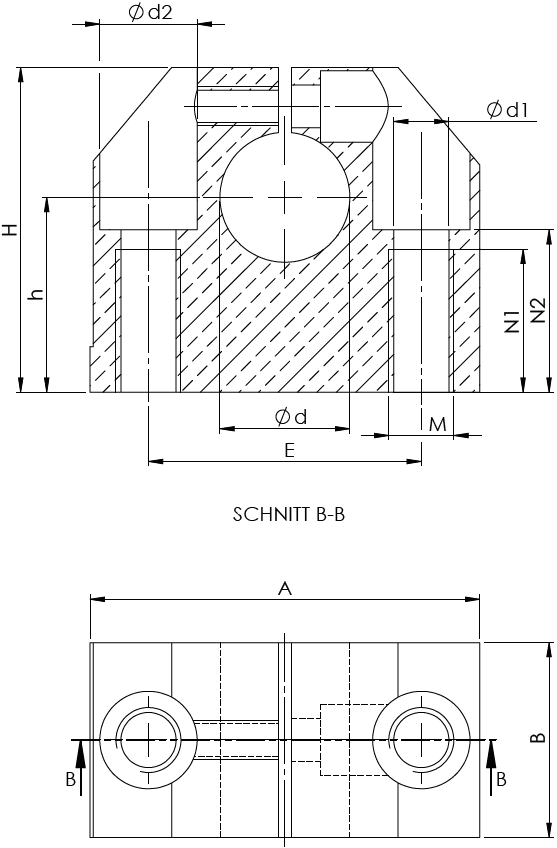

KWB57 NAKRES

Základní rozměry domečku:

Typ / Provedení	Rozměry (mm)
Typ / Provedení	Ød	A	B	Ød1	Ød2	E	H	h	M	N1	N2	SW
KWB57-08	8	32	18	3,3	6	22	28	15	M4	9	13	3
KWB57-12	12	43	20	5,2	10	30	35	20	M6	13	16,5	3
KWB57-16	16	53	24	6,8	11	38	42	25	M8	18	21	4
KWB57-20	20	60	30	8,6	15	42	50	30	M10	22	25	5
KWB57-25	25	78	38	10,3	18	56	61	35	M12	26	30	6
KWB57-30	30	87	40	10,3	18	64	70	40	M12	26	34	6
KWB57-40	40	108	48	14,25	20	82	90	50	M16	34	44	8
KWB57-50	50	132	58	17,5	26	100	105	60	M20	43	49	10
KWB57-60	60	164	74	22	33	124	130	75	M27	43	59	10
