- Pro průměry hřídele: 8 - 80mm
- Provedení: jednoduché
- Materiál: hliník
Příklad značení: KWB55-25
- KWB55 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

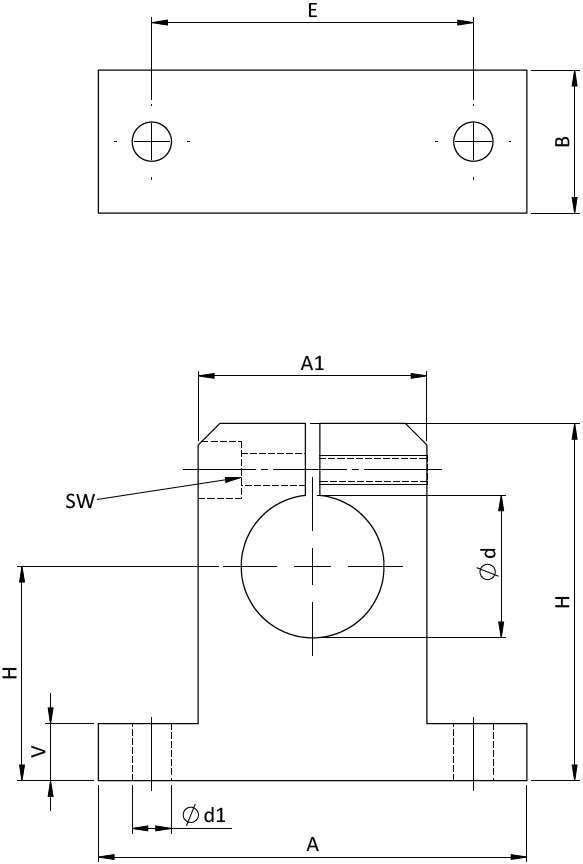

| Typ / Provedení | Rozměry (mm) | |||||||||
| Ød | A | A1 | B | Ød1 | E | H | h | SW | V | |
| KWB55-08 | 8 | 32 | 16 | 10 | 4,5 | 25 | 27 | 15 | 2,5 | 5 |
| KWB55-12 | 12 | 42 | 20 | 12 | 5,5 | 32 | 35 | 20 | 3 | 5,5 |
| KWB55-16 | 16 | 50 | 26 | 16 | 5,5 | 40 | 42 | 25 | 3 | 6,5 |
| KWB55-20 | 20 | 60 | 32 | 20 | 5,5 | 45 | 50 | 30 | 3 | 8 |
| KWB55-25 | 25 | 74 | 38 | 25 | 6,6 | 60 | 58 | 35 | 4 | 9 |
| KWB55-30 | 30 | 84 | 45 | 28 | 9 | 68 | 68 | 40 | 5 | 10 |
| KWB55-40 | 40 | 108 | 56 | 32 | 11 | 86 | 86 | 50 | 6 | 12 |
| KWB55-50 | 50 | 130 | 80 | 40 | 11 | 108 | 100 | 60 | 6 | 14 |
| KWB55-60 | 60 | 160 | 100 | 48 | 13,5 | 132 | 124 | 75 | 8 | 15 |
| KWB55-80 | 80 | 200 | 130 | 60 | 17,5 | 170 | 160 | 100 | 10 | 22 |
