- Pro průměry hřídele: 8 - 50mm
- Provedení: tandemové
- Materiál: hliník
Příklad značení: KTB-25
- KTB (typ uchycení)
- 25 (pro hřídel průměr 25mm)

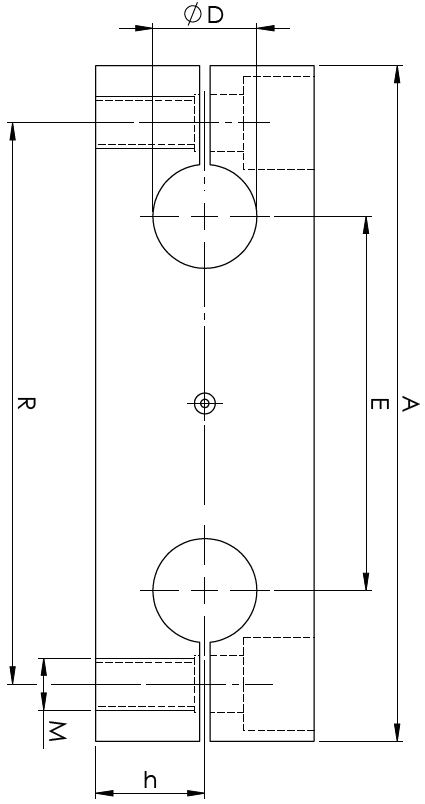

| Typ / Provedení | Rozměry (mm) | |||||||
| Ød | A | B | E | H | h | M | R | |
| KTB-08 | 8 | 65 | 12 | 52 | 22 | 11 | M5 | 32 |
| KTB-10 | 10 | 70 | 12 | 55 | 21 | 10,5 | M5 | 34 |
| KTB-12 | 12 | 85 | 14 | 70 | 28 | 14 | M6 | 42 |
| KTB-16 | 16 | 100 | 18 | 82 | 32 | 16 | M8 | 54 |
| KTB-20 | 20 | 130 | 20 | 108 | 42 | 21 | M10 | 72 |
| KTB-25 | 25 | 160 | 25 | 132 | 52 | 26 | M12 | 88 |
| KTB-30 | 30 | 180 | 25 | 150 | 58 | 29 | M12 | 96 |
| KTB-40 | 40 | 230 | 30 | 190 | 72 | 36 | M12 | 122 |
| KTB-50 | 50 | 280 | 30 | 240 | 88 | 44 | M16 | 152 |
