MN - systemsLineární technikaLineární kruhové vedeníPodpěry a boční uchycení tyčíBoční uchycení tyčíBoční kompaktní uchycení KWBC58

- Pro průměry hřídele: 6 - 50mm
- Provedení: jednoduché
- Materiál: hliník

Příklad značení: KWBC58-25
- KWBC58 (typ uchycení)
- 25 (pro hřídel průměr 25mm)

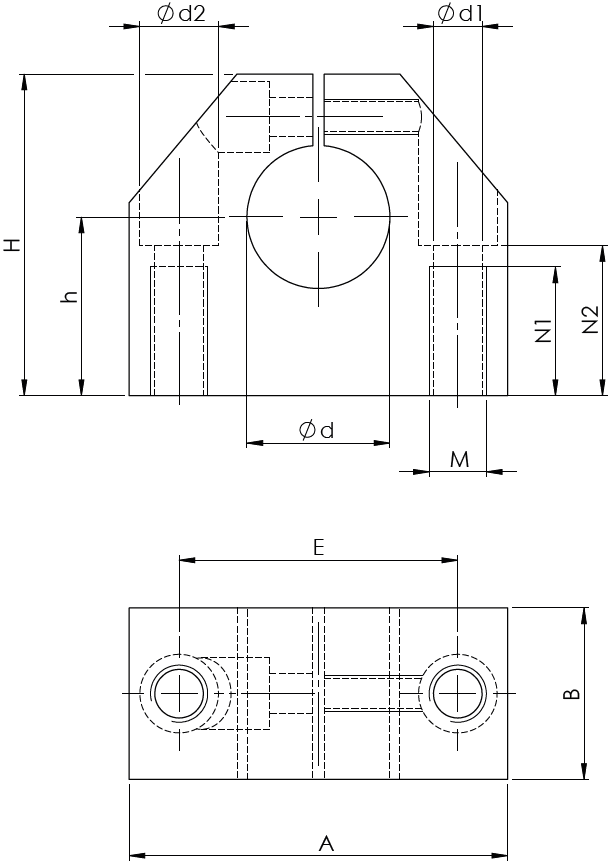

KWBC58 NAKRES

Základní rozměry domečku:

Typ / Provedení Rozměry (mm)
Ød A B Ød1 Ød2 E H h M N1 N2 SW
KWBC58-06 6 32 16 4,2 8 22 27 15 M5 11 13 2,5
KWBC58-08 8 32 16 4,2 8 22 27 16 M5 11 13 2,5
KWBC58-10 10 40 18 5,2 10 27 33 18 M6 13 16,5 3
KWBC58-12 12 40 18 5,2 10 27 33 19 M6 13 16,5 3
KWBC58-14 14 45 20 5,2 10 32 38 20 M6 13 18 3
KWBC58-16 16 45 20 5,2 10 32 38 22 M6 13 18 3
KWBC58-20 20 53 24 6,8 11 39 45 25 M8 18 21 4
KWBC58-25 25 62 28 8,6 15 44 54 31 M10 22 25 5
KWBC58-30 30 67 30 8,6 15 49 60 34 M10 22 29 5
KWBC58-40 40 87 40 10,3 18 66 76 42 M12 26 37 6
KWBC58-50 50 103 50 14,25 20 80 92 50 M16 34 44 8
