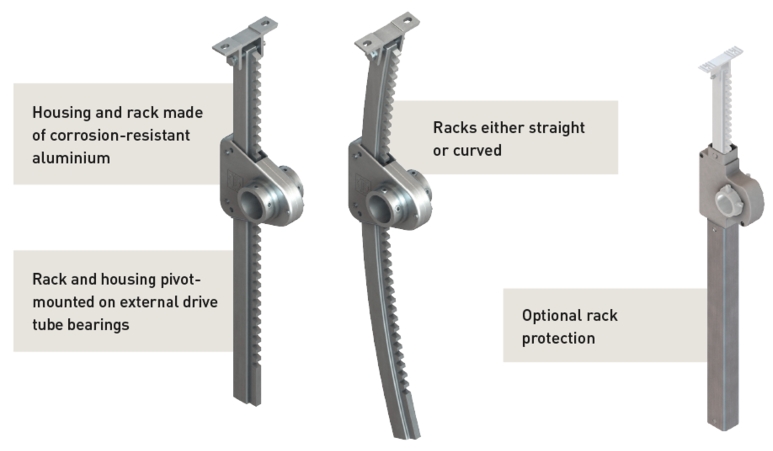

- Hřebenové jednotky pro ovládání středně těžkých zatížení

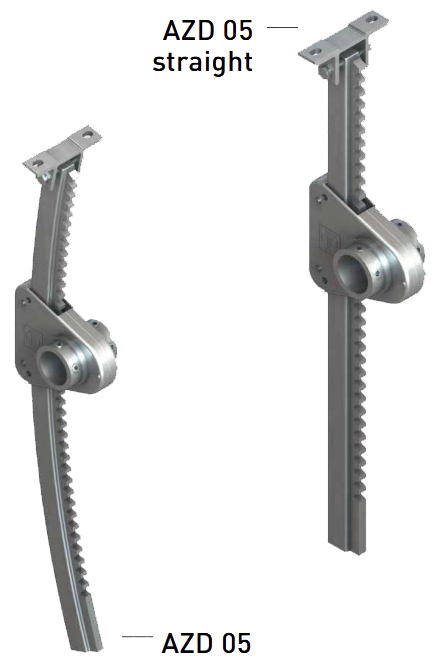

- Hřeben je k dispozici v rovném nebo zakřiveném provedení
- U zakřiveného hřebenu je zapotřebí méně prostoru pro otáčení
- Různé délky hliníkového hřebenu
- 1" spojovací trubka (DIN 2440: 33,7 x 3,25 mm nebo DIN 2441: 33,7 x 4,05 mm)
- Mazivo pro hřeben LUB 20 v rozsahu dodávky
Ochrana AZZ 60 pro přímý hřeben, pokud je vyžadována ochrana proti mastnotě nebo ochrana lidských prstů
| Verze | Typ č. | F | v |
r |
ZA | m |
| (N) | (mm/n) | (mm) | (mm) | (kg) | ||
| AZD 05.0253 - přímý hřeben | 61405.0502.53 | 700 | 126 | 20 | 52 | 0,4 |
| AZD 05.1253 - zakřívený hřeben | 61405.0512.53 | 600 | 126 | 20 | 52 | 0,4 |

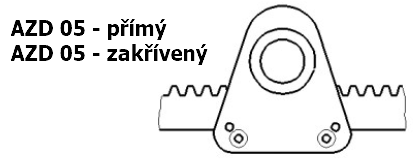

Pro přímý hřeben převodová jednotka AZD 05.0253 (61405.0502.53) | Pro zakřivený hřeben převodová jednotka AZD 05.1253 (61405.0512.53)

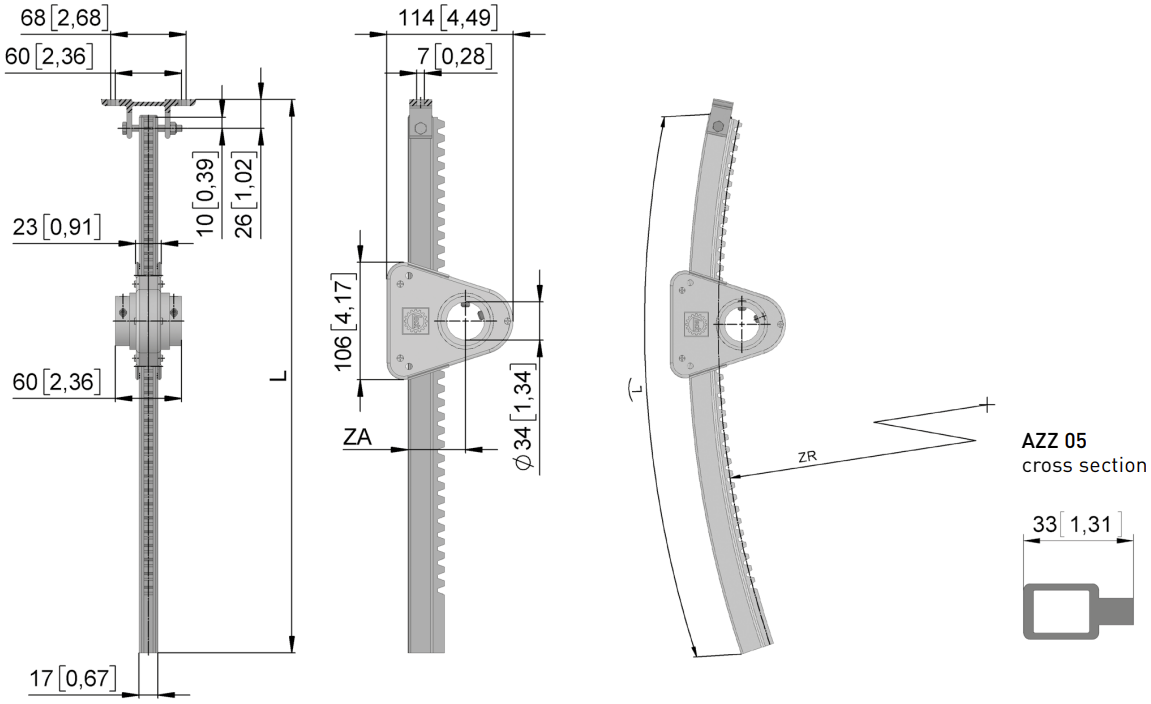

| Verze | Typ č. | H | L |
ZR |
m |
| (mm) | (mm) | (mm) | (kg) | ||
| AZZ 05.0208 | 61405.0502.6508 | 610 | 800 | - | 0,5 |
| AZZ 05.0210 | 61405.0502.6510 | 810 | 1 000 | - | 0,6 |
| AZZ 05.0212 | 61405.0502.6512 | 1 010 | 1 200 | - | 0,7 |
| AZZ 05.0214 | 61405.0502.6514 | 1 210 | 1 400 | - | 0,9 |
| AZZ 05.0216 | 61405.0502.6516 | 1 410 | 1 600 | - | 1,1 |
| Verze | Typ č. | H | L |
ZR |
m |
| (mm) | (mm) | (mm) | (kg) | ||
| AZZ 05.1208 | 61405.0512.6508 | 610 | 800 | 1 500 | 0,5 |
| AZZ 05.1210 | 61405.0512.6510 | 810 | 1 000 | 1 500 | 0,6 |
| AZZ 05.1212 | 61405.0512.6512 | 1 010 | 1 200 | 1 500 | 0,7 |
| AZZ 05.1214 | 61405.0512.6514 | 1 210 | 1 400 | 1 500 | 0,9 |
| AZZ 05.1216 | 61405.0512.6516 | 1 410 | 1 600 | 1 500 | 1,1 |
| Verze | Typ č. | Popis | L |
m |
| (mm) | (kg) | |||

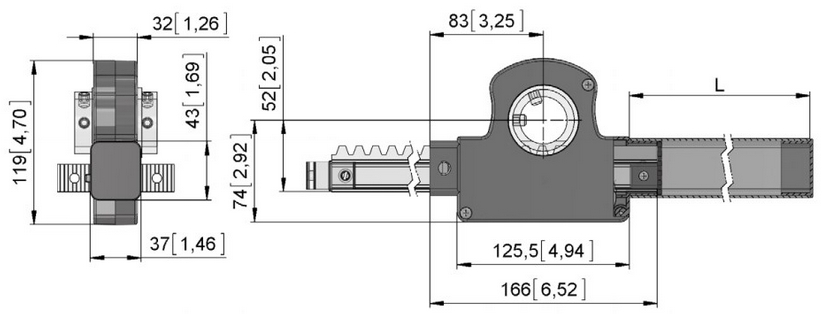

| AZZ 60.0501 | 81860.0501.0001 | Ochrana převodové jednotky // Pro AZD 05 - přímé provedení | - | 0,1 |
| AZZ 60.0504 | 81860.0501.0004 | Ochranná trubka hřebene pro zdvih H=410mm | 470 | 0,5 |
| AZZ 60.0505 | 81860.0501.0005 | Ochranná trubka hřebene pro zdvih H=610mm | 670 | 0,8 |
| AZZ 60.0506 | 81860.0501.0006 | Ochranná trubka hřebene pro zdvih H=810mm | 870 | 0,5 |
| AZZ 60.0507 | 81860.0501.0007 | Ochranná trubka hřebene pro zdvih H=1010mm | 1070 | 1,2 |
| AZZ 60.0508 | 81860.0501.0008 | Ochranná trubka hřebene pro zdvih H=1210mm | 1270 | 1,5 |
| AZZ 60.0509 | 81860.0501.0009 | Ochranná trubka hřebene pro zdvih H=1310mm | 1370 | 0,8 |
| AZZ 60.0510 | 81860.0501.0010 | Ochranná trubka hřebene pro zdvih H=1410mm | 1470 | 1,9 |
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
